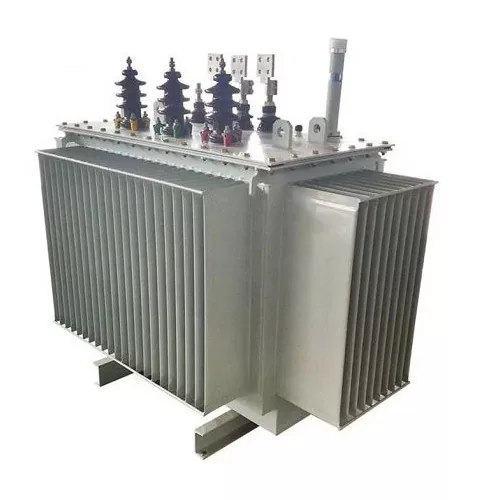

Täielikult suletud õlisse sukeldatud jaotustrafo alajaama jaoks

Professionaalse Hiina täielikult suletud õliga sukeldatud trafode tootja ja tarnijana on Lugao spetsialiseerunud stabiilse jõudluse ja range kvaliteedikontrolliga kvaliteetse lameääriku tootmisele. ATäielikult suletud õlisse sukeldatud jaotustrafo alajaama jaokson elektrijaotustrafo tüüp, mis on konstrueeritud täielikult suletud õlipaagi konstruktsiooniga. Paagi sees olev isoleerõli on välisõhust isoleeritud, vältides niiskuse, hapniku ja tolmu sattumist trafosse. See disain vähendab tõhusalt sisemiste komponentide oksüdeerumist ja parandab pikaajalist töökindlust.

TheTäielikult suletud õlisse sukeldatud jaotustrafokasutatakse laialdaselt alajaamades, tööstusettevõtetes, linnade jaotusvõrkudes ja taastuvenergiasüsteemides. See kasutab jahutamiseks ja isolatsiooniks isolatsiooniõli, mis võimaldab tõhusat soojuse hajumist ja stabiilset jõudlust isegi karmides keskkondades, nagu kõrge õhuniiskus või tolmused tingimused.

Põhifunktsioonid ja rakendused

Põhifunktsioonid

• Täielikult suletud struktuur– Alajaama õlipaagi täielikult suletud õliga sukeldatud jaotustrafo on täielikult suletud, takistades niiskuse ja õhu sisenemist.
• Gofreeritud õlipaagi disain– Parandab soojuse hajumist ja kaotab vajaduse konservaatori järele.
• Kõrge isolatsioonikindlus– Trafoõli tagab sisemiste komponentide suurepärase elektriisolatsiooni.
• Tugev ülekoormusvõime– Isolatsiooniõli kõrge soojusmahtuvus parandab koormustaluvust.
• Pikk kasutusiga– Isolatsiooniõli kaitseb mähiseid ja südamikku, aeglustades komponentide vananemist.
• Madal hooldusvajadus– Suletud struktuur vähendab õli saastumist ja hooldussagedust.

Peamised rakendused

• Linna ja maa elektrijaotusvõrgud
• Alajaama toitesüsteemid
• Tööstuslikud tootmisettevõtted
• Ärihooned ja infrastruktuuriprojektid
• Taastuvenergia projektid, nagu päikese- või tuulepargid

Millised on täielikult suletud trafode eelised võrreldes traditsiooniliste õlitrafodega?

• Õlikonservaatorit pole vaja– Täielikult suletud konstruktsioon eemaldab vajaduse õlimahuti järele.
• Parem keskkonnakaitse– Väiksem välisõhuga saastumise oht.
• Madalam hoolduskulu– Minimaalne õli oksüdatsioon tähendab vähem hoolduskontrolle.
• Parem töökindlus– Sisemised komponendid jäävad niiskuse ja tolmu eest kaitstuks.
• Kompaktne disain– Gofreeritud paak parandab soojuse hajumist ilma täiendavate jahutusseadmeteta.

Millised kaitsefunktsioonid on täielikult suletud trafol?

• Survealandusklapp– Vabastab sisemise rõhu, et vältida paagi deformeerumist rikete ajal.
• Kaare kustutamise kaitse– Isolatsiooniõli tekitab kaare rikke ajal kaare kustutusgaase.
• Termokaitse– Tõhus õlijahutus aitab kontrollida mähise temperatuuri tõusu.
• Suletud konstruktsiooni kaitse– Takistab välise niiskuse ja saasteainete sattumist alajaama täielikult suletud õliga sukeldatud jaotustrafosse.
• Ülekoormuse taluvus– Suure soojusmahutavusega õli parandab lühiajalist ülekoormusvõimet.

Kas täielikult suletud trafo vajab regulaarset õlikontrolli või õlivahetust?

Võrreldes traditsiooniliste õlitrafodega,Täielikult suletud õlisse sukeldatud jaotustrafo alajaama jaoksnõuab palju vähem õli hooldust. Kuna isoleerõli on õhust isoleeritud, väheneb oksüdatsioonikiirus oluliselt.

• Soovitatav on õlitaseme näidiku rutiinne visuaalne kontroll.
• Kontrollige hoolduse ajal õlileket või ebanormaalset temperatuuri.
• Tavalistes töötingimustes on õli vahetamine harva vajalik.
• Pikaajalise tööohutuse tagamiseks saab perioodiliselt kontrollida õli kvaliteeti.

KKK

1. Millised keskkonnad sobivad täielikult suletud õliga sukeldatud jaotustrafo jaoks?

Thetrafosobib kõrge õhuniiskuse ja tolmuga keskkondadesse või välistingimustesse, kus on vaja stabiilset isolatsiooni ja usaldusväärset tihendust.

2. Mis on tüüpiline töötemperatuuri vahemik?

Standardne töötemperatuuri vahemik on ligikaudu -30°C kuni +40°C. Kui ümbritseva õhu temperatuur ületab 40 °C, võib olla vajalik koormuse vähendamine.

3. Milliste paigaldustingimustega tuleks arvestada?

• Paigaldage trafo nii, et soojuse hajutamiseks oleks piisavalt ruumi.
• Veenduge, et paigalduse kaldenurk ei ületaks 15°.
• Vältige tuleohtlikke alasid ja tugevate elektromagnetiliste häirete tsoone.

4. Kuidas Lugao tagab toote kvaliteedi?

Lugao Power Co., Ltdrakendab kogu tootmises ranget kvaliteedikontrolli. igaTäielikult suletud õlisse sukeldatud jaotustrafo alajaama jaoksläbib enne saatmist vaakumõli täitmise, tihenduskontrolli ja jõudluskontrolli, et tagada stabiilne ja usaldusväärne töö.

Parameeter

Mudel	Hinnatud Mahutavus	Pingegrupp		Ühendus Sümbol	koormuseta Kaotus	Koormuse kaotus 75℃	koormuseta Praegune	Lühike Ahel Impedants	Kaal	Mõõtmed L*L*H	EH
		Kõrge Pinge	Madal Pinge
	(KVA)	(KV)	(KV)	-	(W)	(W)	(A)	(%)	(KG)	(MM)	(MM)
S11-30/10	30	10	0.4	Yyn0/Dyn11	100	630	0.8	4.0	400	1050*63*1040	400*400
S11-50/10	50				130	910	0.7		460	1020*680*1080
S11-63/10	63				150	1090	0.6		500	1060*690*1090
S11-80/10	80				180	1310	0.5		550	1070*700*1100
S11-100/10	100				200	1580	0.5		620	1090*710*1120
S11-125/10	125				240	1890	0.45		700	1130*730*1180
S11-160/10	160				280	2310	0.42		830	1160*750*1180	550*550
S11-200/10	200				340	2730	0.4		910	1190*750*1260
S11-250/10	250				400	3200	0.4		1000	1230*770*1280
S11-315/10	315				480	3830	0.35		1430	1280*830*1290
S11-400/10	400				570	4520	0.35		1430	1310*830*1340	660*660
S11-500/10	500				680	5410	0.33		1600	1389*890*1380
S11-630/10	630				810	6200	0.28		1830	1490*980*1410
S11-800/10	800				980	7500	0.25	4.5	2300	1560*1000*1560	820*820
S11-1000/10	1000				1150	10300	0.25		2700	1700*1130*1650
S11-1250/10	1250				1360	12000	0.25		3200	1830*1230*1710
S11-1600/10	1600				1640	14500	0.23		3700	1880*1270*1790
S11-2000/10	2000				1960	18300	0.23	5.5	4500	1980*1310*1900	920*920
S11-2500/10	2500				2310	20700	0.23		5500	2360*1580*2300
