SC (B) põhjalik juhend 13–20-10kV valavaigu kuiva tüüpi trafod

Erinevalt traditsioonilisestnaftaga trafod, SC (B) 13–20-10kV vaigu kuiva tüüpi trafo kasutab epoksüvaigu valamise tehnoloogiat jõudlusstandardite uuesti määratlemiseks, muutes selle hädavajalikuks valikuks kriitilise infrastruktuuri ja linnaseadete jaoks.

Mudeli lähemalt uurimine: SC (B) 13-20-10KV

Enne selle funktsioonide uurimist dekodeerime mudeli nimi:

S: esindab kolmefaasilist trafo ("S" tähistab hiina keeles "kolmefaasilist").

C: näitab vaikude isolatsiooni, põhitehnoloogiat, mis tagab tuleohutuse ja vastupidavuse.

(B): tähistab madalapinge fooliumiga haavamähist, mis on kujundusvalik, mis lahendab tavalised probleemid traditsioonilistes traadiraua mähistes.

13: disaini seerianumber, mis kajastab täiustatud inseneri iteratsioonide paremat tõhusust.

: Nimivõimsus on vahemikus 50 kVa kuni 3150 kVa.

20-10KV: kõrgepinge küljepinge tase.

Millised on SC (B) töötingimused 13–20-10kV valavaigu kuiva tüüpi trafode?

● Paigaldamise kõrgus: ei ületa 1000 meetrit merepinnast;

● Toiteallika pinge lainekuju: sarnane siinuslainega;

● Mitmefaasilise toiteallika pinge sümmeetria: mitmefaasilise trafoga ühendatud toiteallika pinge peaks olema ligikaudu sümmeetriline;

● ümbritseva temperatuur: maksimaalne õhutemperatuur +40 ° C; Maksimaalne päevane keskmine temperatuur +30 ° C; Maksimaalne keskmine temperatuur +20 ° C; Minimaalne õhutemperatuur -25 ° C (rakendatav siseruumides trafodele).

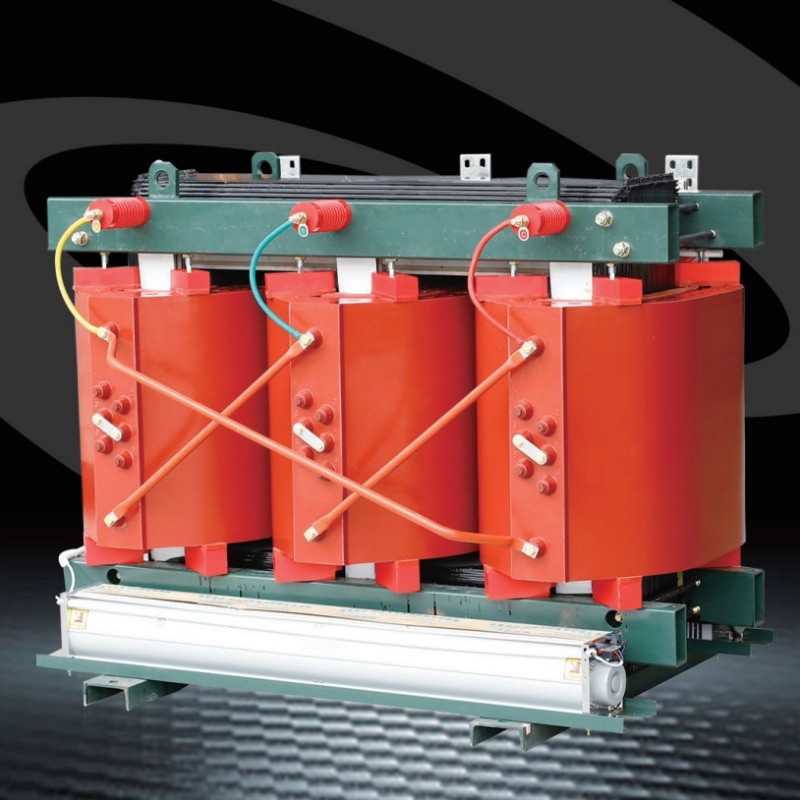

Mis teeb valavaiku kuiva tüüpi trafod eriliseks?

● südamik

1.Tüdam ​​on valmistatud külma rullikuga räni terasest lehed, millel on kõrge magnetilise läbilaskvuse, suurepärase teraga orientatsioon ja 45 ° täielikult kaldu astmeline liigesed. Tuum kasutab spetsiaalset ruudukujulist toru tõmbeplaadi konstruktsiooni, tuuma jalad on seotud isoleerlindiga. Tuumapind on kaetud spetsiaalse vaikuga, et vältida niiskust ja rooste, vähendades tõhusalt koormavaid kadusid, koormusvoolu ja südamiku müra.

2.Safe, leegiluk ja reostusvaba, seda saab paigaldada otse koormuskeskusesse.

3. Hooldusvaba, hõlpsasti paigaldatav ja madalad tegevuskulud madalad.

4. kõrge niiskuseresistentsus võimaldab normaalset toimimist 100% -lise õhuniiskusega ja selle saab pärast seisakut tagasi enne kuivamiseta tööle panna.

5.LOW kadu, madal osaline tühjendus, madal müra ja tugev soojuse hajumine on kõik tagatud. Varustatud põhjaliku temperatuurikaitse juhtimissüsteemiga, see annab usaldusväärse kinnituse trafo ohutuks tööks. Kõrge usaldusväärsus. Juba töötavate toodete operatiivuuringute põhjal on toote usaldusväärsuse näitajad jõudnud rahvusvaheliste kutsestandarditeni.

● Fooliumi mähis

Madalapinge mähis kasutab ühte tükki vaskfooliumi koos F-klassi pöörde isolatsiooniga, haavab spetsiaalsel madalapingega fooliumiga mähkimismasinal. Fooliumimähised käsitlevad tõhusalt silmapaistvaid probleeme, mis on seotud kõrge lühise stressiga, ampre-pöörde tasakaalustamatuse, halva soojuse hajumise, keerduvate spiraali nurga vigu ja ebastabiilse käsitsi keevituse kvaliteediga, mis on seotud madala pingega, kõrge vooluga traadi haavaga toodetega. Meie ettevõte kasutab ka vaigu potti ja kõvendamist niiskuse- ja plekikindla viimistluse loomiseks.

● Temperatuuri juhtimisseade

Trafo kasutab BWDK seeria signaali termomeetrit. Temperatuuri andur on põimitud madalapinge mähise ülaosasse, tuvastades automaatselt iga kolme faasi töö niiskuse taseme. Samuti on sellel üle temperatuuri häire ja liikumisfunktsioonid.

● pinge muundamine

Pistik võimaldab pinge muundamist erinevates asendites vahemikus 10 kV kuni 20 kV, vastates vastavalt 10kV ja 20kV nõuetele.

Kes vajab seda trafo?

Ohutus on elektrisüsteemides vaieldamatu, eriti kõrge riskiga või asustatud piirkondades. SC (B) 13–20-10KV trafo on ehitatud selles osas silma paista, millel on funktsioonid, mis käsitlevad tuleohte, niiskust ja operatiivset stabiilsust. Tulekindel, reostusvaba operatsioon epoksüvaik, trafo isolatsioonimaterjal, on oma olemuselt leegilustaja. See ei vabasta kõrgete temperatuuridega kokkupuutumisel mürgiseid gaase ja ta talub lühiajalist ülekuumenemist ilma tulekahju püüdmata. See muudab trafo ideaalseks tuletundlikes kohtades, näiteks:

● Maa -alused ruumid: metrood, miinid ja tunnelid.

● Avalikud hooned: koolid, haiglad ja kaubanduskeskused.

● Kriitilised rajatised: elektrijaamad, naftapõllud ja kõrghooned.

Erinevaltnaftaga trafod, ei ole lekete tõttu pinnase või vee saastumise oht - vastavus tänapäevaste keskkonnastandarditega.

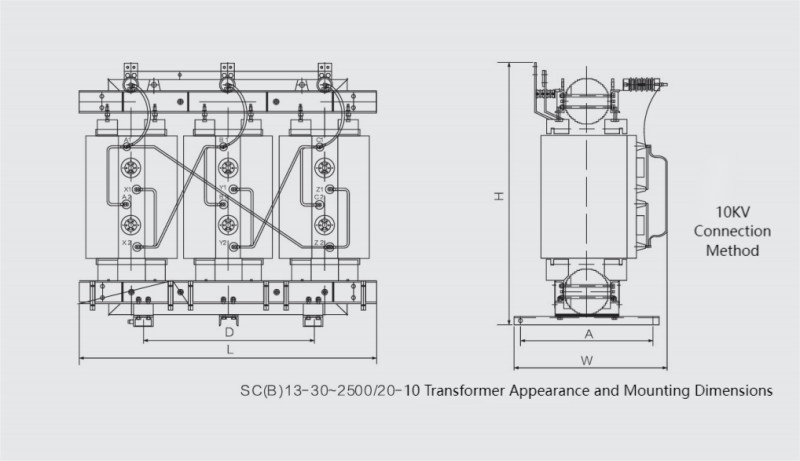

Tehnilised spetsifikatsioonid: etenduse taga olevad numbrid

Trafo mitmekülgsuse mõistmiseks vaatame selle peamisi tehnilisi parameetreid:
