Ülevaade
Kolmefaasiline õliga nihutatud trafo on elektriülekande- ja jaotussüsteemis asendamatu ja oluline seade. See teisendab elektrienergia ühelt pingetasemelt teisele, hoides samas sagedust muutumatuna. Sellist trafo kasutatakse suure tõhususe, töökindluse ja majanduse tõttu laialdaselt keskmise ja kõrgepinge energiasüsteemides. Kaasaegse jaotusvõrgu ülesehituses mängib üha olulisemat rolli kolmefaasilise õliga kaubitsetud trafo. Ühiskonna kiire arenguga jätkab kolmefaasiline nafta-nihutatud trafo uuendamine.
Põhistruktuur ja tööpõhimõte
Tuumastruktuuri kompositsioon

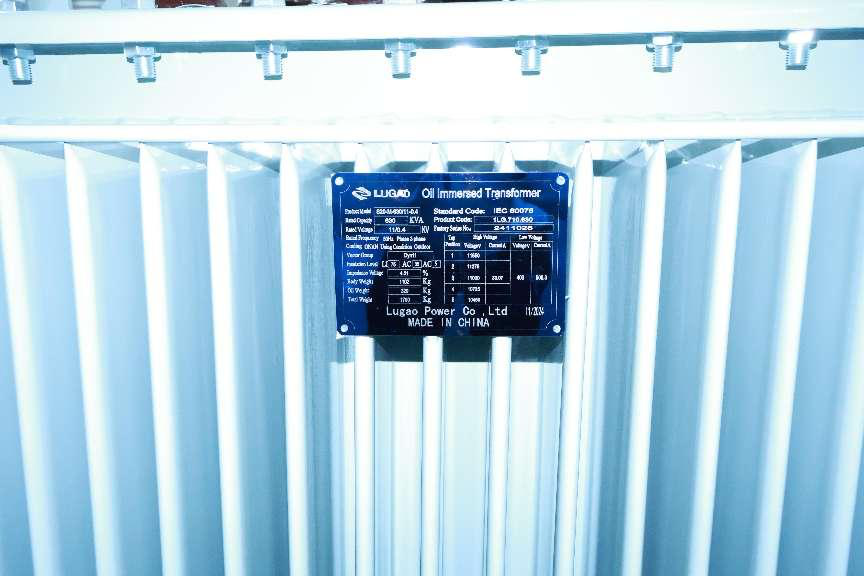

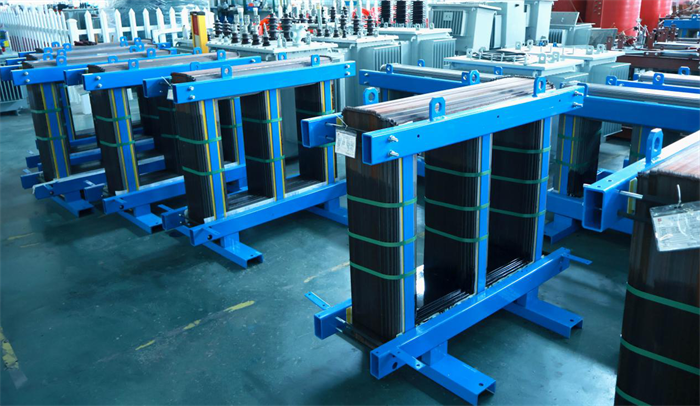

Raudsüdamik: see on valmistatud suure läbilaskevõimega räni terasest lehed, mis on virnastatud magnetilise vooluahela süsteemi moodustamiseks ja pöörisvoolu kadu vähendamiseks

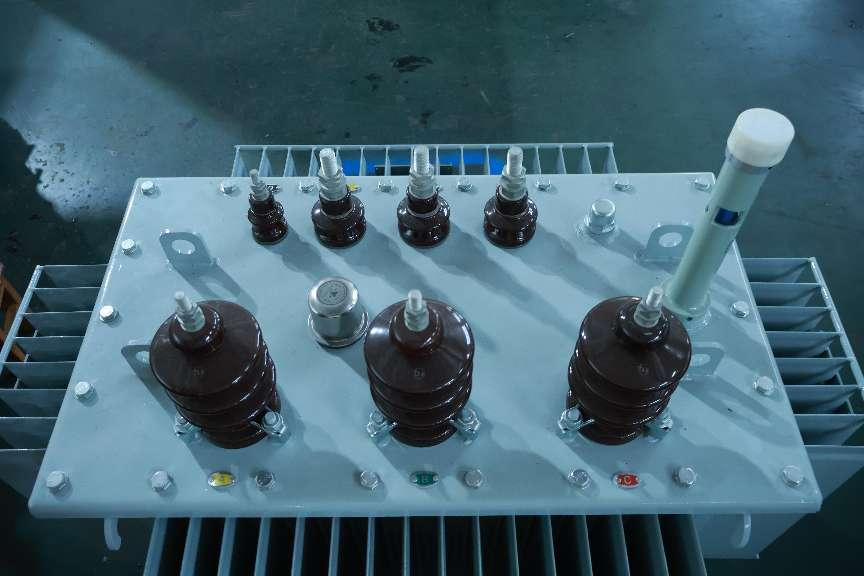

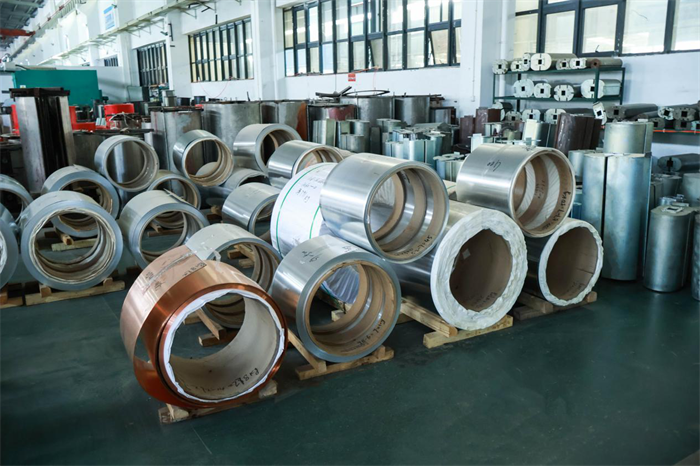

Möögis: see hõlmab kõrgepinge mähist ja madala pingega mähist, tavaliselt vase- või alumiiniumjuhtmetega haavatud
Isoleeriv õli: isoleeriva ja jahutuskeskkonnana kasutatakse tavaliselt mineraalõli või sünteetilist estriõli
Õlipaak: suletud anum, mis hoiab trafo korpust ja isoleeriv õli
Kuumuse hajumise seade: sealhulgas jahutusradiaator, kuumatoru või jahutusventilaator
Kaitseseade: õlitaseme gabariit, rõhu leevendusventiil, gaasirelee jne.
Tööpõhimõte
Kolmefaasiline õliga nihutatud trafo töötab elektromagnetilise induktsiooni põhimõttel. Kui primaarne mähise on ühendatud vahelduvvooluallikaga, tekitatakse raua südamikus vahelduv magnetvoog, mis kutsub esile sekundaarse mähise elektromotoorse jõu. Primaarsete ja sekundaarsete mähiste pöörde suhe muutes saab pinget suurendada või vähendada.
Peamised tehnilised omadused
Kõrge efektiivsus: tänapäevaste kolmefaasiliste õliga kaubeldavate trafode tõhusus võib tavaliselt ulatuda üle 98%
Hea soojuse hajumise jõudlus: isoleeriv õli ei taga mitte ainult isolatsiooni, vaid hajub ka soojust loodusliku konvektsiooni või sunniviisilise ringluse kaudu
Kõrge isolatsiooni tugevus: õlipaberi isolatsioonisüsteem talub kõrgepinge stressi
Ülekoormuse maht: sellel on teatav lühiajaline ülekoormusvõime
Pikk eluiga: disainielu on tavaliselt 25–30 aastat ja korraliku hoolduse korral võib see olla kauem
Klassifikatsioon ja rakendus
Klassifikatsioon kasutamise teel
Toitetrafo: kasutatud jõuülekande- ja jaotussüsteemides, mahutavus ulatub sadadest KVA -st kuni sadade MVA -ni
Jaotusrafo: kasutatakse terminali energiajaotuse jaoks, tavaliselt ei ületa 2500 kVa
Spetsiaalne trafo: näiteks elektriahju trafo, alaldi trafo jne.
Klassifikatsioon jahutusmeetodi abil
Õliga kaubitsetud isejahutus (Onan): tuginedes õli loomulikule konvektsioonile ja õhu loomulikule konvektsioonile
Õliga nihutatud õhujahutusega (ONAF): ventilaatorite lisamine õhujahutuse sundimiseks
Sunnitud õli ringlus õhkjahutusega (OFAF): õlipump sunnib õli ringlust ja ventilaatori jahutamist
Sunnitud õli ringlus veejahutus (OFF): õlipumba sunnitud õli ringlus pluss veejahuti
Säilitus ja rikke diagnoosimine
Üldised hooldusasjad
Õli kvaliteedi tuvastamine: õli lagunemispinge regulaarne testimine, niiskusesisaldus, happe väärtus ja lahustunud gaas
Mähise isolatsiooni test: mähise ja isolatsioonitakistuse mõõtmine
Mehaaniline ülevaatus: kontrollige kinnitusdetailid, koputajate töömehhanism jne.
Jahutussüsteemi hooldus: puhas radiaator, kontrollige ventilaatorit ja õlipumpa
Tavalised vead ja ravi
Isolatsiooni vananemine: ennustatakse lahustunud gaasi analüüsiga (DGA) õlis
Möödane deformatsioon: tuvastamine sageduse reageerimise analüüsi abil
Õli leke: õigeaegne remont ja õli täiendamine
TAP -vahetaja rike: kulunud osade regulaarne hooldus ja asendamine
Arengusuund
Keskkonnasõbralik isoleeriv õli: biolagunev esterõli asendab mineraalõli
Intelligentne: integreeritud veebipõhine jälgimissüsteem tingimuste hoolduse saavutamiseks
Uus materiaalne rakendus: amorfoosne sulami südamik vähendab koormuseta kadu
Kompaktne disain: vähendage helitugevust ja suurendage võimsustihedust
Järeldus
Tulevikus aitavad suurema tõhususega trafod, pikem eluiga ja väiksem kaotus luua usaldusväärsema ja rohelise energiavõrgustiku ning pakub kindlat tuge globaalse energia muundamise jaoks. Lugao jätkab disainilahenduse optimeerimist ja täiustamist vastavalt arengusuundumusele, et rahuldada klientide erinevaid vajadusi kogu maailmas ning on pühendunud pakkuma klientidele kvaliteetseid energiajaotuslahendusi Lugaost.
