Kuna elektrijaotusvõrgud muutuvad üha keerukamaks, vajavad kommunaalteenused ja tööstusrajatised seadmeid, mis tagavad erakordse töökindluse, ohutuse, kompaktsuse ja hooldusvaba töö. TheKeskpinge SF6 täielikult isoleeritud suletud elektrirõngaga põhiseadme kompaktne lülitusseadeon kujunenud juhtivaks lahenduseks kaasaegsetele keskpinge jaotussüsteemidele tänu oma suurepärasele isolatsioonivõimele, keskkonnakaitsele, tööohutusele ja pikale kasutuseale.
Lugao võimsuspakub edasijõudnuidKeskpinge SF6 täielikult isoleeritud suletud elektrirõngaga põhiseadme kompaktne lülitusseadelahendused linnaalajaamadele, tööstusettevõtetele, taastuvenergiaprojektidele, ärikompleksidele ja kommunaalteenuste jaotusvõrkudele. Need kompaktsed lülitussüsteemid aitavad parandada toitekindlust, vähendades samal ajal paigaldusruumi ja hoolduskulusid.
Selles artiklis uurime, kuidas SF6 isoleeritud rõngaga põhiseadmed töötavad, nende eelised, tehnilised omadused, rakendused, valikukriteeriumid ja miks neist on saanud tänapäevase elektritaristu oluline komponent.

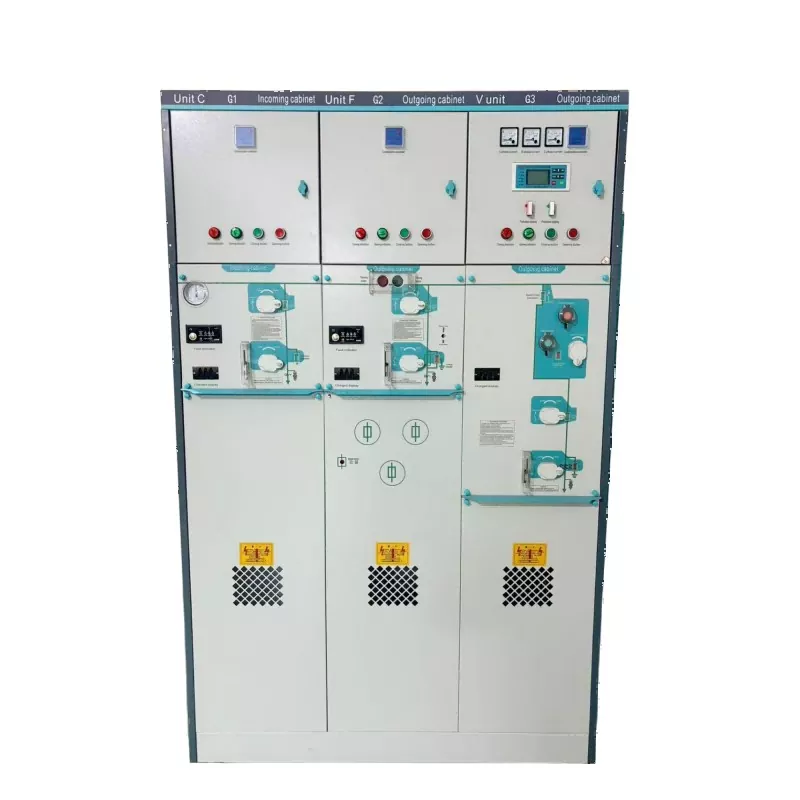

Keskpinge SF6 täielikult isoleeritud suletud elektrirõnga põhiseadme kompaktne lülitusseade on tehases kokkupandud keskpinge jaotusseade, mis on loodud elektriahelate ohutuks juhtimiseks, kaitsmiseks ja isoleerimiseks elektrijaotusvõrkudes.
Süsteem kasutab väävelheksafluoriidi (SF6) gaasi isoleeriva ja kaarekustutusvahendina. Kõik pinge all olevad komponendid on suletud roostevabast terasest paaki, mis kaitseb sisemisi seadmeid niiskuse, tolmu, saaste, soolapihuste ja muude keskkonnasaasteainete eest.
Ringi põhiüksusi (RMU) kasutatakse laialdaselt:
Keskpinge SF6 täielikult isoleeritud suletud elektrirõngaga põhiseadme kompaktne lülitusseadesüsteemid pakuvad väga usaldusväärset toitejaotust, vähendades samal ajal oluliselt paigalduskulusid.
SF6-isolatsiooniga RMU tööpõhimõte seisneb katkematu toitejaotuse säilitamises, võimaldades samal ajal tõrgete eraldamist ja vooluahela kaitset.
Tavalistes töötingimustes voolab elekter läbi omavahel ühendatud toite, mis on paigutatud rõngakujuliselt. Kui ühes sektsioonis ilmneb tõrge, suudab lülitusseade vigase segmendi kiiresti isoleerida, säilitades samal ajal toiteallika mõjutamata sektsioonidele.
Suletud SF6 gaasikamber täidab kahte kriitilist funktsiooni:
See disain suurendab oluliselt töökindlust ja personali ohutust.
Kaasaegne täielikult isoleeritud RMU koosneb tavaliselt mitmest integreeritud komponendist:
| Komponent | Funktsioon |
|---|---|
| Koormuse katkestuse lüliti | Teostab lülitustoiminguid koormuse tingimustes |
| Kaitselüliti | Pakub rikke katkestamist ja kaitset |
| SF6 gaasipaak | Tagab isolatsiooni ja kaare summutamise |
| Siinisüsteem | Kannab võimsust üle sektsioonide vahel |
| Kaabli sektsioonid | Ühendage sissetulevad ja väljaminevad söötjad |
| Kaitsereleed | Tuvastage ebanormaalsed töötingimused |
| Maanduslüliti | Tagab ohutud hooldustoimingud |
| Juhtseade | Võimaldab kohalikku ja kaugjuhtimist |
Need komponendid koos loovad kompaktse, kuid ülitõhusa keskpinge jaotuslahenduse.
Suletud disain takistab keskkonna saastumist kriitiliste elektriliste komponentide mõjutamisel. Tänu sellele jääb seadmete jõudlus stabiilseks ka karmides töötingimustes.
Võrreldes traditsiooniliste lülitusseadmete süsteemidega vajavad SF6 RMUd oluliselt vähem paigaldusruumi, mistõttu sobivad need ideaalselt tihedalt asustatud linnapiirkondadesse.
Täielikult suletud pinge all olevad osad välistavad juhusliku kokkupuute ohu ja parandavad kasutaja ohutust.
Kuna kõik põhikomponendid on suletud gaasiisolatsiooniga korpusesse, vähenevad hooldusintervallid oluliselt.
SF6 gaasil on suurepärased isolatsiooniomadused, mis võimaldavad kompaktset seadmete disainimist ilma elektrilist jõudlust ohverdamata.
Kvaliteetsed RMU-d võivad sobivates tingimustes usaldusväärselt töötada rohkem kui 30 aastat.
Suletud paagi disain kaitseb tõhusalt seadmeid:
Kuigi spetsifikatsioonid varieeruvad olenevalt projekti nõuetest, esitab järgmine tabel tänapäevaste SF6 Ringi põhiseadmete tavalisi parameetreid.
| Parameeter | Tüüpiline väärtus |
|---|---|
| Nimipinge | 12kV / 24kV / 36kV |
| Nimisagedus | 50Hz / 60Hz |
| Nimetatud vool | 630A - 1250A |
| Lühise katkestusvool | 20kA - 31,5kA |
| Isolatsiooni keskmine | SF6 gaas |
| Kaitsetase | IP67 või kõrgem |
| Mehaaniline eluiga | 5000–10 000 toimingut |
| Töötemperatuur | -40°C kuni +55°C |
Keskpinge SF6 täisisolatsiooniga suletud elektrirõnga põhiseadme kompaktse lülitusseadme mitmekülgsus muudab selle sobivaks paljudes tööstusharudes.
Omavalitsuse kommunaalettevõtted toetuvad RMU-dele, et parandada võrgu töökindlust, vähendades samal ajal maakasutust.
Tootmisettevõtted vajavad stabiilset elektrijaotust, et vältida tootmiskatkestusi.
Päikesepargid ja tuuleelektrijaamad kasutavad tootmisvarade ühendamiseks keskpingevõrkudega RMU-sid.
Kaubanduskeskused, kontoritornid ja mitmeotstarbelised arendused saavad kasu kompaktsetest jaotusseadmetest.
Raudteed, lennujaamad, sadamad ja metroosüsteemid nõuavad väga töökindlat keskpinge elektrijaotust.
Missioonikriitilised rajatised sõltuvad katkematust toiteallikast, mistõttu on RMU-d ideaalne valik.
| Funktsioon | SF6 RMU | Õhuisolatsiooniga lülitusseade |
|---|---|---|
| Paigaldusruum | Väga kompaktne | Suur jalajälg |
| Keskkonnakindlus | Suurepärane | Mõõdukas |
| Hooldussagedus | Madal | Kõrgem |
| Tööohutus | Kõrge | Mõõdukas |
| Töökindlus | Suurepärane | Hea |
| Eeldatav eluiga | 30+ aastat | 20-25 aastat |
| Sobivus karmidesse keskkondadesse | Silmapaistev | Piiratud |
Projektide puhul, kus töökindlus, ohutus ja ruumi optimeerimine on prioriteediks, pakuvad SF6-isolatsiooniga RMU-d sageli suurepärast pikaajalist väärtust.
Jaotusseadme õige konfiguratsiooni valimine nõuab mitme olulise teguri hindamist.
Valige süsteem, mis vastab jaotusvõrgu tööpingele.
Veenduge, et RMU saaks hakkama nii praeguse nõudluse kui ka tulevase koormuse kasvuga.
Veenduge, et lühise nimiväärtused vastavad kohalikele kommunaalteenuste nõuetele.
Hinnake niiskust, temperatuuri, kõrgust ja saastetaset.
Kaaluge kaugseire ja nutika võrgu integreerimise nõudeid.
Tulevikukindel paigaldus, valides võimalusel modulaarsed konfiguratsioonid.
Ülemaailmne elektritaristu sektor areneb kiiresti nutikamate ja vastupidavamate jaotusvõrkude suunas.
Esilekerkivad suundumused hõlmavad järgmist:
Sellised tootjad nagu Lugao Power jätkavad investeerimist uuenduslikesse lülitusseadmete tehnoloogiatesse, et toetada järgmise põlvkonna elektrisüsteeme kogu maailmas.
SF6 Ring põhiseade on loodud keskpinge elektrivõrkude ohutuks jaotamiseks, juhtimiseks ja kaitsmiseks, tagades samal ajal usaldusväärse toitepidevuse.
SF6 gaas pakub suurepärast isolatsioonitugevust ja kaarekustutusvõimet, võimaldades kompaktseid ja väga töökindlaid lülitusseadmeid.
Kvaliteetsed RMU-d saavutavad õige paigaldamise ja kasutamise korral sageli üle 30 aasta kasutusea.
Jah. Nende suletud konstruktsioon muudab need väga vastupidavaks ilmastikule, niiskusele, tolmule ja reostusele.
Absoluutselt. Kaasaegsed RMU-d toetavad kaugseiret, automatiseerimist, sideprotokolle ja intelligentseid võrguhaldusfunktsioone.
Kommunaalteenused, tööstusrajatised, taastuvenergia projektid, transpordisüsteemid, ärihooned ja andmekeskused kasutavad neid lülitusseadmete lahendusi laialdaselt.
Kasvav nõudlus usaldusväärse, kompaktse ja hooldustõhusa elektritaristu järele ajendab jätkuvalt kasutuselevõttuKeskpinge SF6 täielikult isoleeritud suletud elektrirõngaga põhiseadme kompaktne lülitusseade. Selle täielikult suletud disain, silmapaistev isolatsioonivõime, tööohutus ja kohanemisvõime erinevate rakendustega muudavad selle üheks kõige tõhusamaks lahenduseks tänapäevastes keskpinge elektrijaotusvõrkudes.
Olenemata sellest, kas neid kasutatakse alajaamades, tööstusrajatistes, taastuvenergiaprojektides, äriarendustes või nutikate võrgurakendustes, aitavad need täiustatud RMU-d parandada süsteemi töökindlust, vähendades samal ajal elutsükli kulusid ja paigaldusruumi nõudeid.
Kas otsite oma järgmise projekti jaoks töökindlat keskpinge SF6 täisisolatsiooniga suletud elektrirõnga põhiseadme kompaktset lülitusseadme lahendust?Insenerimeeskond klLugao võimsuson valmis aitama teil valida ideaalse konfiguratsiooni, lähtudes teie pingetasemest, võrgunõuetest, keskkonnatingimustest ja tulevastest laienemisplaanidest.Võtke meiega ühendusttäna, et arutada oma projekti vajadusi, saada ekspertide tehnilisi juhiseid ja hankida kohandatud lahendus, mis tagab pikaajalise jõudluse, ohutuse ja väärtuse.
