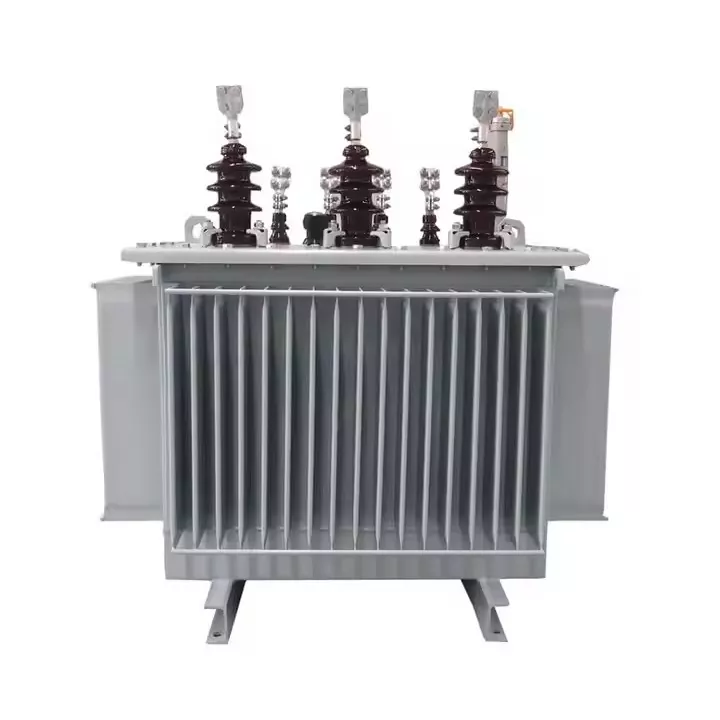

Õliga täidetud tüüpi jaotustrafo

TheÕliga täidetud tüüpi jaotustrafoon laialdaselt kasutatav lahendus usaldusväärseks elektrijaotuseks kommunaal-, tööstus- ja kaubandusvõrkudes. TootjaLugao Power Co., Ltd, professionaalHiina trafo tootja ja tarnija, see trafo kasutab isolatsiooniõli nii jahutuse kui ka elektriisolatsiooni tagamiseks. Stabiilse jõudluse, madala kadudega disaini ja vastupidava konstruktsiooniga on see ideaalne valik pikaajaliste elektritaristuprojektide jaoks.

Parameeter

kVA	Pinge (kV) w		Vektor Grupp	Kaotused		koormuseta Praegune	kaal (kg)		Üldmõõde (mm)
	H.V.	L.V.		koormuseta kaotus	Laadige kaotus		Õli kaal	Kokku kaal	L	W	H
20	6 6.3 10 10.5 11 13.2	380 400 415 433	Yyno Dyn11 Yzn11	90	530	2.3	55	230	720	440	855
30				100	600	2.1	75	305	750	500	990
50				130	870	2.0	80	405	800	480	1030
63				150	1040	1.9	95	455	830	615	1060
80				180	1250	1.9	105	510	840	580	1115
100				200	1500	1.8	120	530	890	645	1145
125				240	1800	1.7	130	670	910	600	1185
160				280	2200	1.6	140	810	910	700	1280
200				340	2600	1.5	160	890	1000	760	1240
250				400	3050	1.4	175	1020	1285	730	1290
315				480	3650	1.4	185	1170	1280	740	1385
400				570	4300	1.3	215	1410	1310	750	1432
500				680	5100	1.2	260	1645	1365	765	1510
630				810	6200	1.1	310	2070	1485	815	1615
800				980	7500	1.0	370	2445	1640	930	1590
1000				1150	10300	1.0	425	2800	1860	1120	1630
1250				1360	12000	0.9	480	3320	1860	1120	1830
1600				1640	14500	0.8	550	4175	1975	1175	1900

Mis on õliga täidetud tüüpi jaotustrafo?

AnÕliga täidetud tüüpi jaotustrafoon trafo, mille südamik ja mähised on täielikult sukeldatud isolatsiooniõlisse. Õli toimib nii jahutusvahendina kui ka elektriisolatsioonina, tagades ohutu ja tõhusa töö.

Peamised omadused

• Kasutatakse suurt isolatsioonitugevusttrafo õli
• Tõhus soojuse hajumine õliringluse kaudu
• Tugev terasest paagi konstruktsioon
• Sobib kesk- ja madalpinge jaotussüsteemidele
• Pikk kasutusiga

Millised on eelised?

• Usaldusväärne töö– Õli tagab tugeva isolatsiooni ja hoiab ära elektririkkeid.
• Tõhus jahutus– Trafo tekitatud soojus neelab ja edastab isoleerõli.
• Pikk kasutusiga– Stabiilne sisekeskkond kaitseb mähiseid ja südamikku.
• Energiasäästlik– Optimeeritud räniterasest südamik vähendab energiakadu.
• Sobib rasketele koormustele– Mõeldud pidevaks tööks nõudlikes elektrisüsteemides.

Miks trafod kasutavad õli?

Aastal anÕliga täidetud tüüpi jaotustrafo, isoleerõlil on töökindluse tagamisel mitu olulist rolli.

• Elektriisolatsioon– Väldib lühiseid sisemiste komponentide vahel.
• Soojuse hajumine– Viib soojuse trafo südamikust ja mähistest eemale.
• Kaare summutamine– Aitab kontrollida sisemisi elektrilahendusi.
• Komponentide kaitse– Vähendab sisemiste materjalide oksüdeerumist ja vananemist.

Millised on levinumad jahutusmeetodid?

Kasutatakse erinevaid jahutusmeetodeidÕliga täidetud tüüpi jaotustrafokonstruktsioonid sõltuvalt võimsusest ja töökeskkonnast.

• ONAN (Oil Natural Air Natural)– Looduslik õliringlus ja loomulik õhujahutus.
• ONAF (naftapõhine looduslik õhuvägi)– Ventilaatoriga õhkjahutusega loomulik õliringlus.
• OFAF (Oil Forced Air Forced)– Õli sunnitud ringlus väliste jahutusventilaatoritega.
• OFWF (Oil Forced Water Forced)– Õli sundringlus vesijahutussüsteemidega.

Mis on tavalised hooldusprobleemid?

Korrapärane hooldus aitab tagada seadme pikaajalise töökindluseÕliga täidetud tüüpi jaotustrafo.

• Perioodiline õli kvaliteedi kontroll
• Õlitaseme ja temperatuuri kontrollimine
• Läbiviikude ja elektriühenduste ülevaatus
• Trafo koormuse ja töötingimuste jälgimine
• Isolatsioonitakistuse ja kaitsesüsteemide testimine

Miks valida Lugao?

• Professionaalne trafo tootjatäiustatud tootmisliinidega
• Range kvaliteedikontrollalates tooraine hankimisest kuni lõpliku testimiseni
• Rikkalik ekspordikogemusrahvusvaheliste energiataristuprojektide toetamine
• Paindlik kohandaminepingetasemete, võimsuste ja standardite jaoks
• Usaldusväärne tehniline tugiinseneri- ja paigaldusnõuete jaoks

KKK

1. Kui kaua õliga täidetud jaotustrafo tavaliselt kestab?

Nõuetekohase hoolduse ja töötingimuste korral võib õliga täidetud trafo kasutusiga ületada 25 aastat.

2. Kas õliga täidetud tüüpi jaotustrafo sobib välistingimustes paigaldamiseks?

Jah. Enamikõliga täidetud trafodolenevalt korpusest ja projekti kujundusest on mõeldud kasutamiseks nii sise- kui ka välistingimustes.

3. Kas Lugao saab trafo spetsifikatsioone kohandada?

Jah. Lugao pakub projekti erinõuete täitmiseks kohandatud lahendusi, sealhulgas pingetasemeid, jahutusmeetodeid ja konstruktsioonikonfiguratsioone.

4. Milliseid standardeid need trafod järgivad?

Trafosid saab toota vastavalt kliendi vajadustele vastavalt IEC, ANSI või muudele rahvusvahelistele elektristandarditele.
