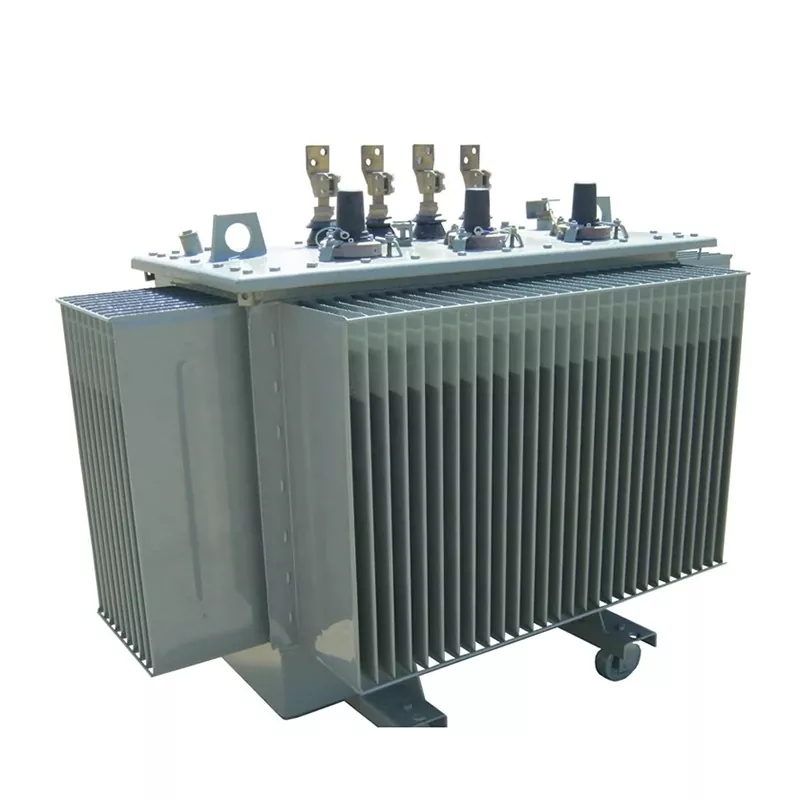

35kv väikese kadu ja koormuse reguleerimise transformaator

The35kV väikese kadu ja koormusregulatsiooni trafoon keskpinge jõutrafo, mis on mõeldud stabiilseks pinge juhtimiseks jaotus- ja alajaamasüsteemides. See integreerib ankoormaga astmelüliti (OLTC)mis võimaldab pinget reguleerida trafo töötamise ajal, tagades pideva toiteallika katkestusteta. Lugao Power Co., Ltd. toodab kõrge kvaliteedigatrafodkasutades selleks kvaliteetseid räniterasesüdamikke, töökindlaid mähiseid ja isoleerivat trafoõliväike energiakadu, kõrge kasutegur ja pikk kasutusiga. Neid trafosid kasutatakse laialdaselt elektrijaamades, alajaamades ja tööstuslikes elektrijaotusvõrkudes.

Parameeter

Maht y	GB/20052-2020			impedantsi pinge (%)	koormuseta praegune (%)	Vektorirühm	Pikenda d Conne tegevust
	(S13)
	koormuseta kadu	koormuse kadu
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 VÕI Dyn11	±2*2. 5% VÕI±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

Kuidas 35kV väikese kadu ja koormusregulatsiooni trafo töötab?

The35kV väikese kadu ja koormusregulatsiooni trafotöötab elektromagnetilise induktsiooni alusel, integreerides samal ajal OLTC-süsteemi, et reguleerida töö ajal pingetaset.

Tööpõhimõte

• Elektrienergia ülekandmine mähiste vahel toimub elektromagnetilise induktsiooni teel.
• OLTC mehhanism muudab trafo kraani asendit ilma toiteallikat katkestamata.
• Trafoõli ringleb paagi sees, et hajutada soojust ja tagada isolatsioon.
• Radiaator eraldab soojust ümbritsevasse õhku, et säilitada ohutu töötemperatuur.

Peamised rakenduse stsenaariumid

The35kV väikese kadu ja koormusregulatsiooni trafokasutatakse laialdaselt keskpingesüsteemides, kus stabiilne pinge ja usaldusväärne toiteallikas on kriitilise tähtsusega.

• Elektritootmisjaamad
• Elektrialajaamad
• Tööstuslikud elektrijaotussüsteemid
• Linna elektrivõrgud
• Kaevandamine ja rasketööstus
• Taastuvenergia võrguühendused

Koormusliku kraanivahetaja transformaatori eelised

• Pidev pinge reguleerimineilma toiteallikat katkestamata.
• Täiustatud võrgu stabiilsuskõikuvate koormustingimuste jaoks.
• Väiksem energiakadutänu optimeeritud trafo disainile.
• Pikem kasutusigakvaliteetse isolatsiooni ja õlijahutusega.
• Usaldusväärne jõudluskeerulistes elektrijaotusvõrkudes.

Erinevus OLTC ja Off Load Tap Changeri vahel

Funktsioon	OLTC trafo	Off Load Tap Changer
Pinge reguleerimine	Töötamise ajal reguleeritav	Nõuab sulgemist
Toiteallika katkestus	Ei mingit katkestust	Toide tuleb lahti ühendada
Rakendus	Suured võrgud, alajaamad	Väikesed või stabiilsed koormussüsteemid
Toimimise paindlikkus	Kõrge	Piiratud

Miks kasutada 35 kV väikese kadu ja koormusregulatsiooni trafot?

• Säilitadastabiilne pinge väljundmuutliku koormuse keskkonnas.
• Vähendadaenergiakaod ja tegevuskulud.
• Parandadaelektrisüsteemi töökindlus ja tõhusus.
• Sobib kasutamisekskaasaegsed nutikad võrgud ja tööstuslikud elektrisüsteemid.
• Tagage pinge reguleerimise ajal katkematu toiteallikas.

OLTC jõutrafo hooldus

• Kontrollige regulaarselt trafo õlitaset ja õli kvaliteeti.
• Kontrollige OLTC mehhanismi sujuvaks lülitustööks.
• Jälgige töötemperatuuri ja koormustingimusi.
• Veenduge, et radiaator ja jahutussüsteem jääksid takistusteta.
• Korrapäraselt viige läbi isolatsiooni- ja elektrikatsetused.

Miks ValidaLugao?

• Professionaalne 35kv väikese kadu ja koormusregulatsiooni trafo tootjaaastatepikkuse tööstuskogemusega.
• Kvaliteetne toorainesealhulgas räniterasest lehed ja esmaklassilised mähised.
• Väikeste kadudega ja energiasäästlik disaintegevuskulude vähendamiseks.
• Ranged rahvusvahelised testimisstandardidusaldusväärse jõudluse tagamine.
• Kiire kohaletoimetamineminimaalse tellimusega üks ühik.
• Professionaalne tehniline tugi ja müügijärgne teenindus.
• Tooted eksporditakseKesk-Aasia, Aafrika ja teised globaalsed turud.

KKK

Milline on 35 kV väikese kadu ja koormusregulatsioonitrafo tüüpiline kasutusiga?

Nõuetekohase hoolduse korral võib trafo töökindlalt töötada rohkem kui 25 aastat.

Millist jahutusmeetodit kasutatakse?

Thetrafokasutab õliga sukeldatud jahutust.Trafo õliülekandedsoojus mähistest ja südamikust radiaatorisse tõhusaks soojuse hajutamiseks.

Kas pinget saab töö ajal reguleerida?

Jah. OLTC-süsteem võimaldab pinget reguleerida ilma toiteallikat katkestamata.

Millistes tööstusharudes seda trafot tavaliselt kasutatakse?

Elektriettevõtted, alajaamad, rasketööstus, kaevandustööd ja taastuvenergia projektid kasutavad tavaliselt35kV väikese kadu ja koormusregulatsiooni trafo.
