A Euroopastüüpi alajaamon kompaktne, suletud toitejaotuslahendus, mida kasutatakse laialdaselt linna-, tööstus- ja taastuvenergia projektid. Disainitud turvalisuse, töökindluse ja ruumiga tõhusust silmas pidades integreerib see kõrgepinge jaotusseadmeid, trafosid ja madalpinge jaotusseadmed üheks kokkupandavaks seadmeks. Selles põhjalikus juhendis uurime mis on Euroopa tüüpi alajaam, kuidas see töötab, selle struktuurikomponendid, eelised, rakendusi ja kuidas valida oma projekti jaoks õige lahendus.
Sisukord
- Mis on Euroopa tüüpi alajaam?
- Kuidas Euroopa tüüpi alajaam töötab?
- Peamised komponendid ja struktuur
- Euroopa tüüpi alajaama põhiomadused
- Eelised võrreldes traditsiooniliste alajaamadega
- Levinud rakendused ja kasutusjuhud
- Euroopa tüüp vs Ameerika tüüpi alajaam
- Kuidas valida õige Euroopa tüüpi alajaam
- Paigaldamise ja hoolduse kaalutlused
- Tulevikusuundumused ja nutika võrgu integreerimine
- Korduma kippuvad küsimused (KKK)
1. Mis on Euroopa tüüpi alajaam?

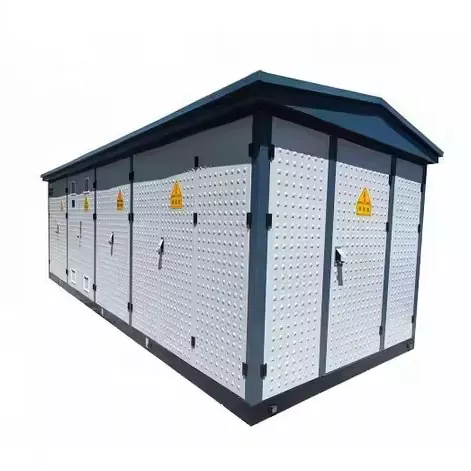

A Euroopa tüüpi alajaamon täielikult kinnine, kokkupandav alajaam projekteeritud vastavalt Euroopa standarditele (näiteks IEC standarditele). Erinevalt tavapärasest avatud alajaamades on seda tüüpi metallist või betoonist korpus, mis mahutab kõik kriitilised elektrilised komponendid eraldi sektsioonides.
Tavaliselt integreerib Euroopa tüüpi alajaam:
- Kõrgepingerõnga põhiseade (RMU)
- Jaotustrafo (õliga sukeldatud või kuivtüüpi)
- Madalpinge lülitusseadmed ja jaotuskilbid
Tänu kompaktsele ja modulaarsele disainile sobib Euroopa tüüpi alajaam ideaalselt installatsioonid, kus ruum, ohutus ja esteetika on kriitilised tegurid, näiteks linnakeskused, elamurajoonides ja tööstusparkides.
2. Kuidas Euroopa tüüpi alajaam töötab?
Euroopa tüüpi alajaama tööpõhimõte põhineb tõhusal pinge muundamisel ja ohutu voolujaotus. Kõrgepingelekter (tavaliselt 10kV, 11kV, 20kV või 35kV) on toidetakse RMU kaudu alajaama.
RMU juhib, kaitseb ja isoleerib sissetulevat voolu enne, kui see jõuab trafoni. Seejärel alandab trafo pinge kasutatavale madalpinge tasemele, tavaliselt 400 V või 690 V, mis jaotatakse madalpinge jaotusseadmete kaudu lõpptarbijatele.
- Kõrgepinge toide siseneb RMU sektsiooni
- Kaitse- ja lülitustoimingud tagavad ohutuse
- Trafo muundab kõrgepinge madalpingeks
- Madalpinge paneel jaotab võimsuse koormustele
Iga sektsioon on füüsiliselt eraldatud, mis vähendab oluliselt rikkeohtu levitamine ja tööohutuse parandamine.
3. Peamised komponendid ja struktuur
Euroopa tüüpi alajaam järgib standardiseeritud sektsioonide paigutust. Allpool on lihtsustatud ülevaade selle sisemisest struktuurist:
| Sektsioon | Peamine varustus | Funktsioon |
|---|---|---|
| Kõrgepinge sektsioon | Ringi põhiseade (RMU) | Lülitamine, kaitse ja isolatsioon |
| Trafo sektsioon | Õli- või kuivtrafo | Pinge alandamine |
| Madalpinge sektsioon | LV lülitusseade | Elektrijaotus ja juhtimine |
See modulaarne disain võimaldab hõlpsat kohandamist ja tagab vastavuse rahvusvahelistele nõuetele ohutus- ja toimivusstandardid.
4. Euroopa tüüpi alajaama põhiomadused
- Täielikult suletud ja lahterdatud struktuur
- Kõrge tööohutuse tase
- Kompaktne jalajälg ruumisäästlike paigalduste jaoks
- Tugev vastupidavus keskkonnatingimustele
- Vastavus IEC ja Euroopa standarditele
Need omadused muudavad Euroopa tüüpi alajaama usaldusväärseks valikuks pikaajaliseks toiteallikaks levitamisprojektid.
5. Eelised võrreldes traditsiooniliste alajaamadega
Võrreldes tavaliste avatud või poolavatud alajaamadega pakub Euroopa tüüpi alajaam olulised eelised:
- Suurem personaliohutus tänu suletud konstruktsioonile
- Vähendatud paigaldusaeg ja tsiviiltööd
- Madalamad hooldusnõuded
- Linnapiirkondade täiustatud visuaalne välimus
Need eelised tähendavad madalamaid elutsüklikulusid ja suuremat töökindlust.
6. Levinud rakendused ja kasutusjuhud
Euroopa tüüpi alajaamu kasutatakse laialdaselt erinevates sektorites:
- Linna elektrijaotusvõrgud
- Tööstusettevõtted ja tehased
- Taastuvenergia projektid, nagu tuule- ja päikesepargid
- Ärikompleksid ja andmekeskused
- Infrastruktuuriprojektid, sealhulgas raudteed ja lennujaamad
Üksikasjalikuma toote spetsifikatsiooni leiate Euroopa tüübialajaamastLugao.
7. Euroopa tüüp vs. Ameerika tüüpi alajaam
| Aspekt | Euroopa tüüpi alajaam | Ameerika tüüpi alajaam |
|---|---|---|
| Struktuur | Osadeks jagatud | Integreeritud paagi tüüp |
| Ohutustase | Väga kõrge | Mõõdukas |
| Hooldus | Lihtne ja paindlik | Keerulisem |
| Rakendus | Linna- ja tööstuslik | Maaelu- ja kommunaalteenustekeskne |
8. Kuidas valida õige Euroopa tüüpi alajaam
Euroopa tüüpi alajaama valimisel arvestage järgmiste teguritega:
- Nõuded nimipingele ja võimsusele
- Paigalduskeskkond ja ruumipiirangud
- Jahutusmeetod ja trafo tüüp
- Vastavus kohalikele standarditele
- Tarnija kogemus ja tehniline tugi
Koostöö kogenud tootjaga nagu Lugao tagab kohandatud lahendused ja usaldusväärne müügijärgne teenindus.
9. Paigaldus- ja hoolduskaalutlused
Euroopa tüüpi alajaamad on loodud lihtsaks paigaldamiseks ja väheseks hoolduseks. Enamik üksusi on tehases testitud ja tarnitakse kohapeal ühendamiseks valmis, vähendades oluliselt kasutuselevõtu aeg.
Rutiinne hooldus hõlmab tavaliselt visuaalset kontrolli, puhastamist ja perioodilist elektrit testimine, et tagada pikaajaline töökindlus.
10. Tulevikutrendid ja nutikate võrkude integreerimine
Arukate võrkude kiire arenguga on Euroopa tüüpalajaamad üha enam kasutusel varustatud intelligentsete seire- ja automaatikasüsteemidega. Need tehnoloogiad võimaldavad reaalajas andmete kogumine, kaugjuhtimine ja ennustav hooldus.
Energiasüsteemide arenedes mängib Euroopa tüüpi alajaam jätkuvalt võtmerolli vastupidavate ja tõhusate elektrivõrkude ehitamine.
Korduma kippuvad küsimused (KKK)
K1: Kas Euroopa tüüpi alajaam sobib välistingimustes paigaldamiseks?
Jah, see on mõeldud kasutamiseks nii sise- kui ka välistingimustes ning sellel on vastupidavad korpused kaitsta karmide keskkonnatingimuste eest.
Q2: Milliseid standardeid järgib Euroopa tüüpi alajaam?
Tavaliselt vastab see IEC standarditele ja asjakohastele Euroopa eeskirjadele.
Q3: Kas Euroopa tüüpi alajaama saab kohandada?
Absoluutselt. Tootjad nagu Lugao pakuvad paindlikke konfiguratsioone, mis põhinevad projektil nõuded.
Järeldus
Selle loomisel on oluline mõista, mis on Euroopa tüüpi alajaam ja kuidas see töötab teadlikke otsuseid kaasaegsetes elektrijaotusprojektides. Selle kompaktne disain, kõrge ohutus tase ja kohanemisvõime muudavad selle ideaalseks lahenduseks tänapäeva nõudlikule energiamaastikule.
Kui plaanite elektrijaotusprojekti või otsite usaldusväärset Euroopa tüüpi Alajaama tarnija Lugao on valmis teid professionaalsete lahendustega toetama. Julgeltvõtke meiega ühendusttäna, et arutada oma projekti nõudeid ja saada ekspert teie vajadustele kohandatud juhised.
