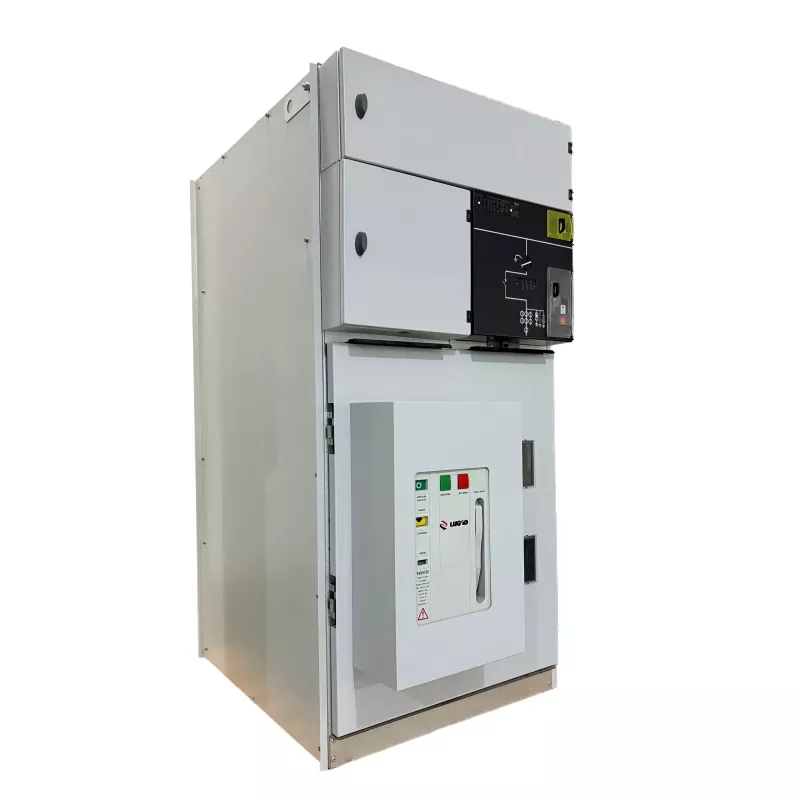

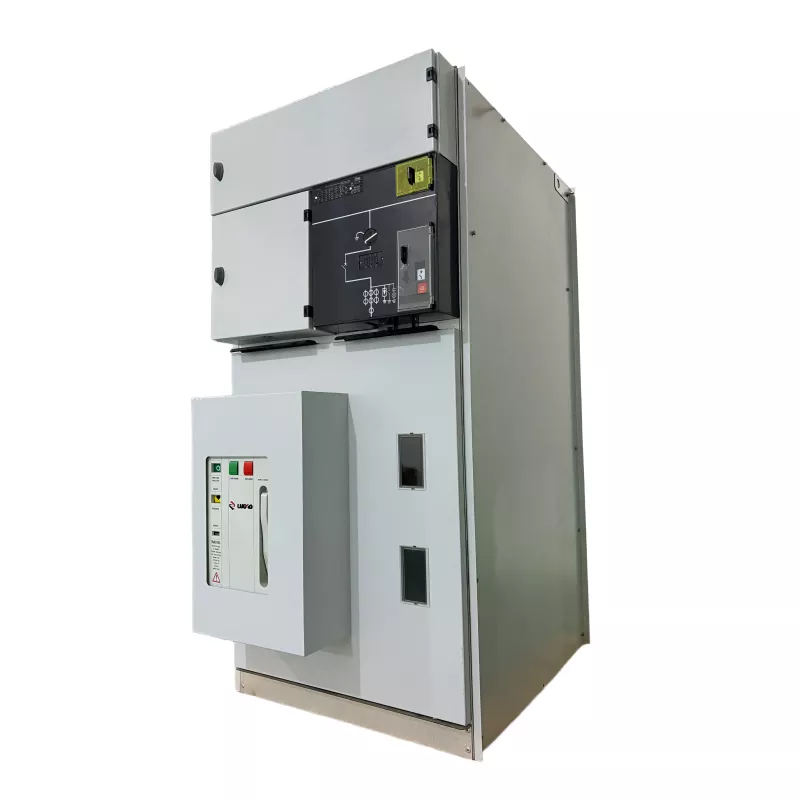

Siseruumide gaasiisolatsiooniga rõngaga põhiseadme lülitusseadme paneel koos VCB-ga

Professionaalse tootjana soovime pakkuda teile kvaliteetset siseruumide gaasiisolatsioonirõnga põhiseadme lülitusseadme paneeli koos VCB-ga. See on kompaktne keskpinge jaotusseade, mis on loodud usaldusväärseks toite juhtimiseks, kaitsmiseks ja lülitamiseks kaasaegsetes elektrivõrkudes. See integreerib vaakumkaitselüliti (VCB) tehnoloogia gaasiisolatsiooniga lülitusseadme struktuuriga, pakkudes ohutut ja tõhusat töötamist sisekeskkonnas.

Seda tüüpiring põhiseade (RMU)kasutatakse laialdaselt keskpinge elektrijaotussüsteemides elektriahelate ühendamiseks, kaitsmiseks ja isoleerimiseks. Suletud gaasiisolatsiooni ja vaakumkatkestustehnoloogiaga siseruumide gaasiisolatsiooniga rõngaga põhiseadme VCB-ga lülituspaneel pakub suurepärast kaarekustutusvõimet, tugevat isolatsioonivõimet ja minimaalseid hooldusnõudeid.

Peamised tehnilised parameetrid

Ei.	Üksus		Üksus	Parameetrid
1	Nimipinge		kV	12	24	36	40.5
2	Nimetatud vool		A	630/1250
3	Nimisagedus		Hz	50/60
4	1-minutiline toitesageduse taluvuspinge	Koguväärtus	kV	42	55	80	95
		Murdepunkt		48	65	95	110
5	Pikseimpulsi vastupidavuspinge	Koguväärtus	kV	75	125/150	170	95
		Murdepunkt		85	150/160	185	215
6	Nimetatud lühiajaline vastupidavusvool	Põhiahel	kA	25/2s
		Maandusahel		25/2s
7	Nimetatud tippvastupidavusvool		kA	63			50
8	Nimetatud ülekandevool		A	1300-1700
9	Nimikoormus Sulgemise katkestusvool		A	630
10	Kaabli nimiväärtus, laadimise katkestusvool		A	50/10
11	Koormamata trafo katkestusvool		A	20
12	Kaabli laadimise maandusviga katkestusvool		A	100			80
13	Nimetatud lühise katkestusvool		kA	20
14	Nimetatud lühise sulgemisvool		kA	63			50
15	Kaitseklass			IP3X
16	Laadimislüliti eluiga		Aeg	5000
17	Maanduslüliti eluiga		Aeg	5000

Tehnilised andmed

Peamised elektrilised parameetrid

• Nimipinge: 12kV / 24kV / 36kV
• Nimisagedus: 50Hz / 60Hz
• Nimivool: 630A – 1250A
• Lühise katkestusvool: kuni 25 kA
• Võimsussageduse taluvuspinge: ≥ 42kV
• Pikseimpulsi vastupidavuspinge: ≥ 75kV

Struktuursed omadused

• Gaasiisolatsiooniga kompaktne lülitusseadme disain
• Integreeritud vaakumkaitselüliti (VCB)
• Täielikult suletud paagi struktuur suure töökindluse tagamiseks
• Modulaarne konfiguratsioon paindlikuks toitejaotuseks
• Sobib siseruumides paigaldamiseks

Rakendused

TheSiseruumide gaasiisolatsiooniga rõngaga põhiseadme lülitusseadme paneel koos VCB-gakasutatakse laialdaselt keskpinge jaotusvõrkudes, kus on vaja usaldusväärset lülitamist ja kaitset.

• Linna elektrijaotusvõrgud
• Tööstuslikud toitesüsteemid
• Ärihooned ja elamurajoonid
• Raudtee ja transpordi infrastruktuur
• Mäe- ja metallurgiatööstus
• Elektriülekande ja -jaotuse projektid
• Taastuvenergia võrguühendused

Põhifunktsioonid

• Suletud vaakumkaitselüliti disain– TheSiseruumide gaasiisolatsiooniga rõngaga põhiseadme lülitusseadme paneel koos VCB-gakasutab tahke tihendiga vaakumkaitselülitit, mis on paigaldatud roostevabast terasest gaasikambrisse. See konstruktsioon välistab kaare tekkimise põhiahelas ja tagab pika elektrilise tööea ja kõrge isolatsioonikindluse.
• Täielikult suletud ja hooldusvaba struktuur– Kõik kõrgepingekomponendid, nagu siinid, lahutuslülitid, VCB-d ja voolutrafod, on suletud gaasimahutisse, kaitstes neid tolmu, niiskuse ja välise saastumise eest.
• Kompaktne struktuur– Integreeritud disain vähendab oluliselt paigaldusruumi, muutes selle ideaalseks sisealajaamade, kokkupandavate alajaamade ja piiratud elektriruumiga projektide jaoks.
• Kõrge tööohutus– Varustatud viiekindla mehaanilise blokeerimissüsteemiga ja suunatud rõhualanduskanaliga, et vältida väärkasutust ja tagada süsteemi ohutu töö.
• Smart Distribution ühilduvus- Elektrilise töö ja automatiseerimise reserveeritud liidesed võimaldavad hõlpsasti integreerida kaasaegsetesse intelligentsetesse elektrijaotusvõrkudesse, mida toetavad Lugao range kvaliteedikontroll ja usaldusväärsed tootmisstandardid.

Miks valida Lugao?

• Professionaalne tootja – Lugao võimsuson spetsialiseerunud kõrge- ja keskpinge jõuülekande- ja jaotusseadmetele.
• Täiustatud tootmistehnoloogia– Täpsed tootmisprotsessid ja terviklikud testimissüsteemid tagavad toote töökindluse.
• Range kvaliteedikontroll– VCB-ga siseruumide gaasiisolatsioonirõngaga põhiseadme lülituspaneel vastab rahvusvahelistele standarditele, sealhulgasISO9001, SGS, CCC ja CE sertifikaadid.
• Tööstuse kogemus– Aastatepikkune kogemus kuivtüüpi trafode, õliga sukeldatud trafode ja toitejaotusseadmete vallas.
• Globaalne rakendus– Lugao lahendusi kasutatakse laialdaselt elektrivõrkudes, tööstuses, transpordis ja infrastruktuuriprojektides kogu maailmas.
• Tehniline tugi- Professionaalne teenindusmeeskond pakub ülemaailmsetele klientidele tehnilisi juhiseid ja pikaajalist tuge.

KKK

1. Mis on siseruumide gaasiisolatsiooniga rõngaga põhiseadme VCB-ga lülitusseadme paneeli põhifunktsioon?

TheSiseruumide gaasiisolatsiooniga rõngaga põhiseadme lülitusseadme paneel koos VCB-gaon mõeldud keskpinge elektrijaotussüsteemide jaoks. See tagab elektriahelate usaldusväärse lülitamise, kaitse ja isoleerimise, tagades stabiilse toiteallika ja ohutu töö linnavõrkudes, tööstusrajatistes ja alajaamades.

2. Millised on vaakumkaitselüliti (VCB) kasutamise eelised RMU-s?

Vaakumkaitselüliti pakub suurepärast kaarekustutusvõimet, pikka elektrilist eluiga ja minimaalseid hooldusnõudeid. Gaasiisolatsiooniga RMU struktuuri integreerituna parandab see lülituskindlust, tööohutust ja üldist seadmete vastupidavust.

3. Kuhu on tavaliselt paigaldatud Lugao siseruumide gaasiisolatsiooniga rõngaga põhiseadme lülitusseadme paneel koos VCB-ga?

Seda paigaldatakse laialdaselt siseruumides asuvatesse elektrijaotuskeskkondadesse, nagu kompaktalajaamad, tööstusettevõtted, ärihooned, elamurajoonid, raudteed ja taastuvenergia jaotussüsteemid, kus on vaja ruumitõhusust ja suurt töökindlust.

4. Miks valida gaasiisolatsiooni jaoks LugaoRMU lülitusseade?

Lugao pakub usaldusväärseid toitejaotusseadmeid, mida toetavad täiustatud tootmistehnoloogia, range kvaliteedikontroll ja rahvusvahelised sertifikaadid, sealhulgas ISO9001, SGS, CCC ja CE. Oma tugevate teadmistega trafode ja jõuseadmete vallas pakub Lugao stabiilset jõudlust, pikka kasutusiga ja professionaalset tehnilist tuge ülemaailmsetele energiataristuprojektidele.
