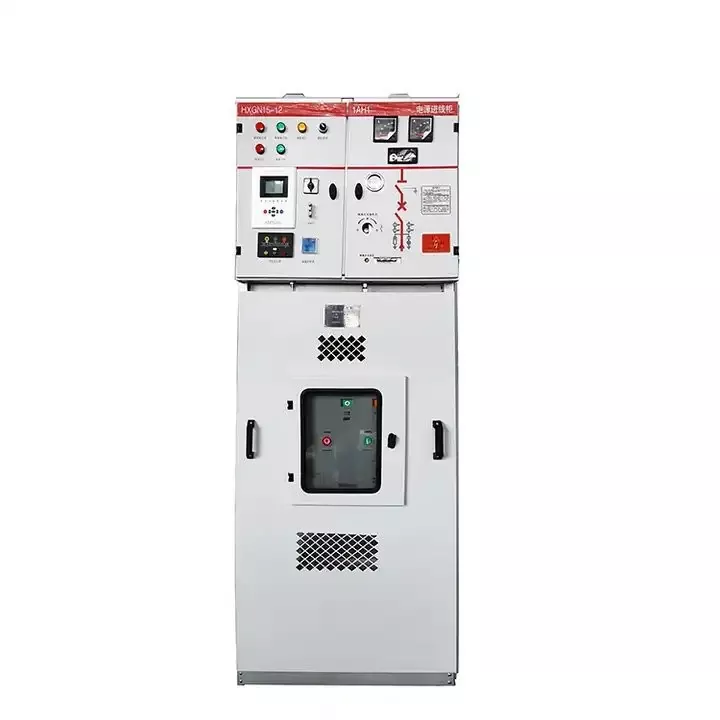

12KV Sf6 kõrgepingerõnga põhiseadme lülitusseade

Hiina tootja ja tarnijana pakume hulgimüüjatele kohandatud 12KV Sf6 kõrgepingerõnga põhiseadme lülitusseadmeid kõrge kvaliteediga, kuid odava hinnaga. TheKõrgepinge RMUomab ülikõrge kaitseastmega metallsulguriga kappi, mis takistab tõhusalt välise niiskuse sattumist korpusesse ja pikendab seeläbi komponentide kasutusiga. Üldine struktuur on fikseeritud, muutes selle kasutajatele mugavaks, vähendades samal ajal vajadust sagedase hoolduse järele. Kapp koosneb mitmest sektsioonist, sealhulgas siini kambrist ja peamise siini suletud sektsioonist, instrumendiruumist releede paigaldamiseks ja lõpuks sissetulevate ja väljuvate kaablite ühendamise eest vastutavast kaabliruumist. Suletud sektsioon on varustatud lülititega selliste toimingute jaoks nagu ühendamine ja isoleerimine, muutes selle operaatoritele kasutajasõbralikuks.

12KV Sf6 kõrgepingerõnga põhiseadme lülitusseade kasutab isolatsioonina väävelheksafluoriidi, millel on suhteliselt lihtne struktuur ja kõrge kuluefektiivsus. Kapi sees olevaid komponente saab valida vastavalt tegelikele vajadustele ja kappe saab kombineerida, et moodustada mitmeahelaline rõngasvõrk. Üldmaht on suhteliselt kompaktne, mistõttu sobib see tööstusparkidesse, ärikompleksidesse ja muudesse piirkondadesse.

Parameeter

Töökeskkond

1. Tavaline töötemperatuuri vahemik on -40°C kuni +55°C. Kui temperatuur ületab selle vahemiku, tuleb kohandamist arutada LUGAOga.

2. Normaalne suhteline õhuniiskus peaks olema alla 95%.

3. Standardne töökõrgus on alla 4000 meetri.

4. Paigaldamise ajal ei tohi kappi kalduda; see tuleks asetada püsti ja alus tasandada.

5. Jaotusseadet ei tohi pikaks ajaks vette kasta.

6. Hoidke eemal keemilise gaasi korrosiooni või plahvatusohtlikest kohtadest.

Omadused

Seadme korpus, juurdepääsuuksed ja ülemine kamber läbivad täpse pihustuskatte, mis tagab vastupidava ühtlase kaitseviimistluse, mis kaitseb keskkonnast tingitud korrosiooni ja mehaanilise kulumise eest. Kõikidel kappidel on esmane maandussiin, mis on loodud tagama turvalise maanduse kapi konstruktsioonikarkassi lähedal. Metallkomponendid, sealhulgas maanduslülitid ja blokeerimismehhanismid, on hoolikalt ühendatud maandussiiniga, samal ajal kui kruvidega kinnitatud ühenduskohtades kasutatakse vasest punutisi, et tagada elektriline järjepidevus ja rikkevoolu hajumine.

Sisemise ülerõhu ja kaarega seotud riskide leevendamiseks on rõhulangetuspaneel strateegiliselt integreeritud kapi tagumisse konstruktsiooni, mis on loodud gaasiheite ohutuks reguleerimiseks harvaesinevate rikete korral. Ülemine siinipesa on kinnitatud võltsimiskindlate kruvidega, mis võimaldab hõlpsat välist juurdepääsu siiniühendustele paigaldamise või hoolduse ajal. Ülemine abiseadmete kamber pakub mitmekülgseid konfiguratsioonivõimalusi, mahutades klemmiplokke, juhtmooduleid ja muid komponente. Seda alamkambrit tõstes optimeerib konstruktsioon ruumi releekaitsesüsteemide jaoks, suurendades töö efektiivsust.

Eelkõige on koormuse katkestuslülitil ja maanduslülitil modulaarne blokeerimismehhanism, samas kui maanduslülitil ja juurdepääsuuksel on positiivne blokeerimissüsteem. Määratletud tööjärjekorraga – ukse sulgemine, maanduslüliti sisselülitamine ja koormuse katkestuslüliti aktiveerimine – saavutatakse automaatse blokeerimise funktsionaalsus. See järjestikune loogika minimeerib töövigu, hoiab ära volitamata juurdepääsu reaalajas töötamise ajal ja tugevdab süsteemi üldisi ohutusprotokolle, tagades vastavuse rangetele tööstusohutusstandarditele.
