Usaldusväärne, kiire ja ohutu elektrijaotus on majanduskasvu ja sotsiaalse progressi eeltingimus. Linna infrastruktuuris, tööstusrajatistes, taastuvenergiaprojektides ja avariienergia kasutuselevõtus nõuavad insenerid ja projektiarendajad üha enam jaotuslahendusi, mis vähendavad tsiviilehituse tähtaegu, vähendavad projekti koguriski ja säilitavad kõrgeima tööohutuse taseme.
Box-Type Transformer Alajaam – tuntud ka kui kompaktalajaam või kokkupandavad alajaam – vastab sellele nõudlusele tehases kokkupandud eeltestitud seadmega, mis ühendab keskpinge (MV) jaotusseadme, jaotustrafo ja madalpinge (LV) jaotusseadmed ühte ilmastikukindlasse korpusesse. Kaotades vajaduse tavaliste alajaamahoonete järele, saab kastalajaama paigaldada ettevalmistatud plaadile, pingestada ja kasutusele võtta murdosa traditsiooniliste lähenemisviiside jaoks kuluvast ajast.
Lugao Power Co., Ltd. on juhtiv Hiinas asuv kast-tüüpi trafo alajaamade spetsialist, kes pakub nii Euroopa tüüpi (IEC standard) kui ka Ameerika tüüpi (ANSI/IEEE standard) tooteid. Ettevõtte otsene tehasmudel, vastavus mitmele standardile ja tugev kohandatud projekteerimisvõime teevad sellest usaldusväärse originaalseadmete valmistaja ja hulgimüügipartneri EPC töövõtjatele, kommunaalettevõtetele, tööstusarendajatele ja taastuvenergiaprojektide omanikele kogu maailmas.
See valge raamat sisaldab põhjalikku tehnilist ja kaubanduslikku analüüsi kast-tüüpi trafoalajaamade kohta: toote taksonoomia, inseneripõhimõtted, jõudluse võrdlusnäitajad, rakendusjuhised, standardite järgimine ja hankeotsuste metoodika. See on mõeldud viitedokumendiks elektriinseneridele, projektijuhtidele, hankespetsialistidele ja tehniliste otsuste tegijatele.
Ülemaailmne elektritarbimine kasvab prognooside kohaselt 2,4–3,1% aastas kuni 2035. aastani, mis on tingitud tööstuse laienemisest, linnade elanikkonna kasvust, elektrisõidukite kasutuselevõtust ja hajutatud taastuvate energiaallikate integreerimisest. Tavapärased alajaamade ehitusmeetodid, mis nõuavad püsivaid tsiviilkonstruktsioone, pikendatud lubade väljastamise tähtaegu ja suuri paigaldusmeeskondi, on üha enam kokkusobimatud kiiruse ja paindlikkusega, mida nõuab kaasaegne projektide elluviimine.
Samal ajal kasvavad jätkuvalt kommunaalettevõtete ja reguleerivate asutuste ohutuse ja töökindluse ootused. Sündmused, nagu ebapiisavast keskkonnakaitsest tingitud seadmete rikked, katmata pinge all olevate osade põhjustatud kaarevälgatused ja vanadest seadmetest tulenev õlisaaste, toovad kõik kaasa nihke integreeritumate, tehases testitud ja suletud jaotusarhitektuuride poole.
2023. aastal hinnati ülemaailmse kompaktsete/kastitüüpi alajaamade turu väärtuseks ligikaudu 13,5 miljardit USA dollarit ja see peaks 2030. aastaks kasvama 7,2–8,5% CAGR-ga. Peamised kasvuvektorid on järgmised:
| Piirkond | 2023 väärtus | 2030. aasta prognoos | CAGR | Võtme draiver |
|---|---|---|---|---|
| Aasia ja Vaikse ookeani piirkond | 5,4 miljardit USA dollarit | 9,8 miljardit USA dollarit | 8,9% | Industrialiseerimine, RE |
| Euroopas | 3,1 miljardit USA dollarit | 5,1 miljardit USA dollarit | 7,4% | Võrgu moderniseerimine |
| Põhja-Ameerika | 2,6 miljardit USA dollarit | 4,2 miljardit USA dollarit | 7,1% | Vananeva infra asendamine |
| MEA ja Ladina-Ameerika | 2,4 miljardit USA dollarit | 4,5 miljardit USA dollarit | 9,4% | Elektrifitseerimisprogrammid |
Tabel 1. Globaalne kasti tüüpi alajaama turg piirkondade kaupa, 2023–2030
A Kast-tüüpi trafo alajaam(nimetatakse ka kompaktseks alajaamaks, kokkupandavaks alajaamaks või pakettalajaamaks) on täielikult tehases kokku pandud, eeltestitud toitejaotusseade, mis ühendab kolm funktsionaalset komponenti ühte ilmastikukindlasse korpusesse:
Tehase kokkupanek tagab, et sisemine kaabeldus, siiniühendused, kaitserelee seadistused ja komponentidevahelised liidesed on enne tarnimist lõpetatud, testitud ja kontrollitud. Kohapeal tehtavad tööd taanduvad tsiviilvundamendi ettevalmistamisele, MV/LV kaabli lõpetamisele, maandamisele ja pingestamisele.
Kasti tüüpi alajaamad jagunevad laias laastus kahte disainiperekonda, mis peegeldavad erinevaid inseneritraditsioone ja piirkondlike standardite eelistusi:
| Mõõtmed | Euroopa tüüp | Ameerika tüüp |
|---|---|---|
| Standardne | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 seeria |
| MV lülitamine | Vaakum CB või SF₆ lülitusseade | Kaitsme + koormuse katkestuse lüliti (LBS) |
| Trafo | Kuivtüüpi (eelistatud) või õlisse sukeldatud | Õlisse sukeldatud (standardne) |
| Sihtpiirkonnad | Euroopa, Hiina, Lähis-Ida, Aasia-Vaikse ookeani piirkond, Aafrika | Põhja-Ameerika, Ladina-Ameerika, Aasia ja Aafrika osad |
Tabel 2 – Euroopa vs. Ameerika tüüp: tipptaseme klassifikatsioon
Euroopa tüüpi kasti alajaam kasutab kolme kambriga modulaarset paigutust kuumtsingitud või roostevabast terasest korpuses. Kolm sektsiooni – keskpinge jaotusseade, trafo ja madalpinge jaotus – on füüsiliselt eraldatud sisemiste vaheseintega, mis kaitsevad kaare rikkeid ja võimaldavad hoolduseks sõltumatut juurdepääsu ilma külgnevaid sektsioone pingest välja lülitamata.

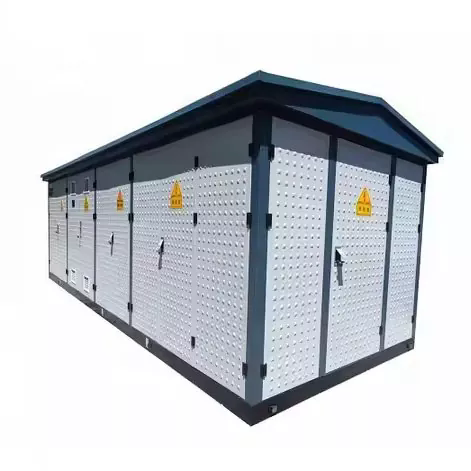

Joonis 1 – Euroopa tüüpkarbi alajaam
MV sektsioon mahutab olenevalt toitetopoloogiast (radiaal- või ringsöötur) kas rõnga põhiseadme (RMU) või üksikud MV paneelid. Kasutatakse kahte peamist lülitusseadmete tehnoloogiat:
| Tehnoloogia | Kirjeldus |
|---|---|
| Vaakumkaitselüliti (VCB) | Katkestab tõrke- ja koormusvoolud vaakumkatkestuspudelis. Pakub suurt vastupidavust (10 000+ töötsüklit), kiiret rikete kõrvaldamist (<50 ms) ja on SF₆-vaba – keskkonnaalaste eeskirjade järgi üha enam eelistatud. |
| SF₆ gaasiisolatsiooniga lülitusseade (GIS) | Kasutab kaare kustutamiseks ja isoleerimiseks gaasi väävelheksafluoriidi. Äärmiselt kompaktne ja väga töökindel. Märkus: SF₆ on tugev kasvuhoonegaas (GWP ~23 500) ja selle kasutamise suhtes kehtivad karmistavad keskkonnaalased eeskirjad EL-is ja mujal. |
| Ringi põhiseade (RMU) | Tehases suletud gaasiisolatsiooniga (SF₆ või vaakum) lülitusseade, mis ühendab koormuse katkestuslülitid ja kaitsekaitsmed kompaktses metallkorpuses. Ideaalne ring-feeder-jaotusvõrkudele. |
MV jaotusseade pakub kõiki vajalikke kaitsefunktsioone: liigvool (ANSI 51), maandusrike (ANSI 51N/67N) ja diferentsiaalkaitse, kui see on ette nähtud. Vastavus standardile IEC 62271-200 tagab personali kaitseks kaartõrgete klassifikatsiooni (IAC – Internal Arc Classified).
Euroopa tüüpi alajaama trafolahtrisse mahub enamasti valuvaigust kuivtüüpi trafo (SCB-seeria), kuigi kasutatakse ka õliga sukeldatud seadmeid. Kuivtüüpi eelistamine Euroopa tüüpi alajaamades on kooskõlas tuleohutuse eelistega, mis on olulised linna-, äri- ja siseruumides asuvate paigalduste jaoks. Peamised omadused:
Alapinge sektsioonis on põhiline madalpinge jaotusplaat koos vormitud korpusega kaitselülititega (MCCB) või avatud tüüpi õhukaitselülititega (ACB) väljuvatel söötmetel, energiamõõtmine, võimsusteguri korrigeerimise kondensaatorid (valikuline) ning liidesed kaugseireks ja SCADA integreerimiseks. Siinisüsteemid on kohandatud vastavalt IEC 61439 nimivoolule ja vastava lühisekindlusega.
| Parameeter | Spetsifikatsioonivahemik |
|---|---|
| Nimivõimsus | 100 kVA – 2500 kVA (standard); kuni 6300 kVA eri |
| MV pingeklass | 6 kV, 10 kV, 20 kV, 35 kV |
| LV väljundpinge | 0,4 kV (3P+N), tellitav |
| MV lülitusseade | Vaakum CB / SF₆ RMU / koormuse katkestuslüliti |
| Trafo tüüp | Kuiv-tüüpi valuvaik (eelistatud) või õliga sukeldatud |
| Lühise reiting | 16 kA / 20 kA / 25 kA (1 s) – vastavalt standardile IEC 62271 |
| Kaitseklass | IP33D standard; IP44 / IP54 täiustatud korpusega |
| Ümbritsev temperatuur | –25 °C kuni +40 °C standard; Saadaval –40 °C arktiline versioon |
| Kõrgus merepinnast | Kuni 1000 m standard; alahinnatud versioonid kuni 4000 m |
| Kohaldatavad standardid | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Nutivõrgu integreerimine | Saadaval IEC 61850 sideliides; SCADA-valmidus |
Tabel 3 – Euroopa tüüpkarbi alajaam: soovituslikud tehnilised kirjeldused
Ameerika tüüpi (mida nimetatakse ka polsterdatud või silmustoitetransformaatori alajaamaks) eristab kolmnurkne või lineaarne sisemine paigutus, kus keskpinge lülituskamber ja madalpinge mõõte-/jaotussektsioonid on juurdepääsetavad vastavalt eest ja külgedelt ning õliga sukeldatud trafo asub keskses lahtris. Väliskorpus on tavaliselt suuremõõtmeline värvitud teraskapp, millel on rikkumiskindlad tabalukustatavad uksed, mis on ette nähtud paigaldamiseks maapinnale betoonalusele.

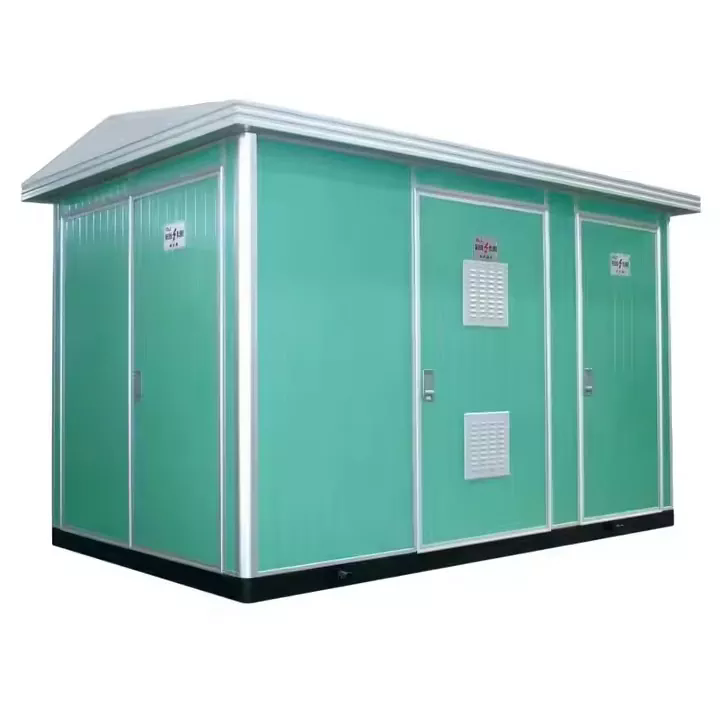

Joonis 2 – American Type Box alajaam
Ameerika tüüp kasutab Euroopa tüübiga võrreldes lihtsamat ja ökonoomsemat MV lülituskonfiguratsiooni. Standardne paigutus koosneb:
See konfiguratsioon pakub lihtsuse, kulutõhususe ja töökindluse mõjuvat kombinatsiooni. Kompleksse kaitseelektroonika puudumine vähendab hoolduskoormust ja erioskuste nõudeid, mistõttu sobib see hästi piiratud tehnilise tööjõu infrastruktuuriga piirkondades.
Ameerika tüüpi alajaama trafo on alati õliga sukeldatud, suletud (paisutajavaba) seade. Täielikult suletud konstruktsioon takistab niiskuse sisenemist õlisse, kõrvaldades isolatsiooni halvenemise peamise põhjuse. Peamised omadused:
Ameerika tüüpi alajaama madalpingeosa on suhteliselt lihtsam, tavaliselt koosneb peakaitselülitist või sulavkaitsmest, energiaarvesti pistikupesast ja ühendustest väljuvate madalpingevoolude jaoks. Võib lisada keerukama madalpinge jaotuse (mitu väljuvat sööturit, võimsusteguri korrigeerimine, kaugseire), kuid see on standardkonfiguratsioonides vähem levinud.
| Parameeter | Spetsifikatsioonivahemik |
|---|---|
| Nimivõimsus | 75 kVA – 2500 kVA (standard); 3750 kVA+ eridisainiga |
| MV pingeklass | 5 kV, 15 kV, 25 kV, 35 kV (ANSI klass) |
| LV väljundpinge | 120/240 V (ühefaasiline), 208Y/120 V, 480Y/277 V või kohandatud |
| MV lülitusseade | Bay-O-Net / voolu piirav kaitse + koormuse katkestuslüliti |
| Trafo tüüp | Õlisse sukeldatud, hermeetiliselt suletud (ONAN) |
| Korpus | Raske teras, pulbervärvitud / polüuretaanvärv; võltsimiskindel |
| Kaitseklass | NEMA 3R standard (vihma- ja lörtsikindel); NEMA 4X valikuline |
| Deadfront disain | Jah – põlvepistikud puutekindlaks MV-kaabli otsastamiseks |
| Kohaldatavad standardid | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Loop Feed | Standardne – kaks sissetuleva MV kaabli asendit (silmustoitevõimega) |
Tabel 4 – Ameerika tüüpi kasti alajaam: soovituslikud tehnilised kirjeldused
Kuigi mõlemad tootetüübid täidavad kompaktse, kokkupandava toitejaotuse põhieesmärki, erinevad nende disainifilosoofia, kaitsevõime, elutsükli kuluprofiilid ja optimaalsed rakenduskeskkonnad oluliselt. Allolev tabel pakub struktureeritud võrdlust tehnoloogia valiku otsuste toetamiseks.
| Kriteerium | Euroopa tüüp | Ameerika tüüp |
|---|---|---|
| MV kaitse | Täielik CB kaitse releega; kõrge süüdiskrimineerimine | Kaitsmepõhine; lihtsam, piiratud veatsooni selektiivsus |
| Trafo | Eelistatud kuivtüüp – tuleohutu, vähe hooldust | Õlisse sukeldatud – vastupidav, kulutõhus, tõestatud |
| Kapitali maksumus | Kõrgem (15–30% lisatasu vs Ameerika) | Madalam – ökonoomne piiratud eelarvega projektide jaoks |
| Nutivõrgu valmidus | Suurepärane — IEC 61850, SCADA, kaugjuhtimispult | Basic — piiratud loomulik intelligentsus; täiendatav |
| Tuleohutus | Suurepärane (kuivtüüpi trafo, F1 tuleklass) | Hea – suletud õlikonstruktsioon; vaja ettevaatusabinõusid |
| Hooldus | Väga madal – kuivtüüp ei vaja õlihooldust | Mõõdukas – perioodiline õliseisundi jälgimine |
| Paigaldamine | Veidi keerulisem; spetsialistide tellimine | Lihtne, kiire – ideaalne hajutatud juurutamiseks |
| Ülekoormuse taluvus | Hea (sundõhkjahutuse võimalusega) | Suurepärane — suur õli termiline mass |
| Esmane standard | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabel 5 – Euroopa vs. Ameerika tüüpi kasti alajaam: põhjalik võrdlus
Kumbki tüüp pole universaalselt parem. Euroopa tüüp pakub kõrgemat kaitset, tuleohutust ja nutika võrgu mastaapsust kõrge hinnaga, muutes selle optimaalseks linna-, äri- ja reguleeritud keskkondades. Ameerika tüüp pakub tööstusparkide, äärelinna võrkude ja eelarvetundlike projektide jaoks silmapaistvat kulutõhusust ja kasutuselevõtu lihtsust.
Korpus on sisemiste elektriseadmete esimene kaitseliin ja see on pikaajalise töökindluse kriitilise tähtsusega element. Lugao Power box alajaamad kasutavad sõltuvalt toote tüübist ja keskkonnaspetsifikatsioonidest järgmist ehitushierarhiat:
| Materjali tüüp | Kirjeldus |
|---|---|
| Kuumtsingitud (HDG) teras | Kõigi standardseadmete põhikonstruktsioon. Tsinkkate tagab suurepärase korrosioonikindluse; sobib üldisesse tööstus- ja linnakeskkonda. Minimaalne tsingikiht: 85 μm ISO 1461 järgi. |
| 304 / 316L roostevaba teras | Mõeldud kasutamiseks ranniku-, mere-, keemia- või kõrge õhuniiskusega rakendustes. 316L klass tagab suurepärase kloriidikindluse. Avamere tuuleprojektide alajaamade standard. |
| Alumiiniumisulamist korpus | Kerge valik saitide jaoks, kus on kaalupiirangud või transpordilogistika piirangud. Anodeeritud pinnaviimistlus tagab korrosioonikindluse ilma värvimiseta. |
| GRP / FRP komposiit | Klaasiga tugevdatud polümeeri valik rakenduste jaoks, mis nõuavad mittemagnetilisi, mittejuhtivaid korpuseid (nt MRI komplektid, tundlikud elektroonilised keskkonnad). |
Korpuse kaitse tahkete osakeste ja vee eest on määratletud IP-koodiga (IEC 60529). Lugao standardsed ja täiustatud kaitsetasemed on järgmised:
| IP klass | Kaitsetase | Tüüpiline rakendus |
|---|---|---|
| IP33D | Kaitse tolmu/vihma (15° pihusti) eest | Standardne välispaigaldus, üldkliima |
| IP44 | Pritsmekindel igast suunast | Rannikualad, troopilised suure sademesisaldusega alad |
| IP54 | Tolmu- + pritsmekindel | Tolmune tööstuskeskkond, kõrbekliima |
| NEMA 3R | Vihm ja lörts (ANSI/NEMA standard) | Ameerika tüüpi Põhja-Ameerika / ANSI projektide jaoks |
Tabel 6 – Lugao Poweri pakutavad korpuse IP/NEMA kaitseklassid
Tõhus soojusjuhtimine korpuses on oluline isolatsiooni enneaegse vananemise vältimiseks ja töö tagamiseks nimitemperatuuri piires. Lugao alajaamades kasutatakse:
Kohaldatavate rahvusvaheliste ja riiklike standardite järgimine ei ole vabatahtlik – see on projektide kooskõlastuste, kommunaalteenuste sidumise lepingute, kindlustuskaitse ja pikaajalise õigusliku vastutuse kaitse alus. Lugao Poweri tooted on projekteeritud, toodetud ja testitud nii Euroopa kui ka Ameerika tüüpi toodete puhul kehtivate standardite täieliku maatriksi kohaselt.
| Standardne | Keha | Ulatus |
|---|---|---|
| IEC 62271-202 | IEC | Kõrgepinge/madalpinge kokkupandavad alajaamad — Euroopa tüüpi esmane projekteerimisstandard. |
| IEC 60076-11 | IEC | Kuiv-tüüpi jõutrafod — tulekindlus, kliima/keskkonnaklass, isolatsioon. |
| IEC 62271-1 / -100 / -200 | IEC | Vahelduvvoolu jaotusseadmete ühised spetsifikatsioonid; Vahelduvvoolu kaitselülitid; Vahelduvvoolu metallsulguriga jaotusseade. |
| IEC 61439-1 / -2 | IEC | Madalpinge lülitus- ja juhtseadmete komplektid — madalpinge jaotuskilbi projekteerimine ja katsetamine. |
| ANSI/IEEE C57.12.26 | IEEE | Nõuded padjale paigaldatavatele õliga sukeldatud ühefaasilistele jaotustrafodele – Ameerika tüüpi. |
| ANSI/IEEE C57.12.28 | IEEE | Padjakinnitusega seadme korpuse terviklikkus – ANSI mehaaniline jõudlus ja turvalisus. |
| GB/T 17467 | SAC | Hiina riiklik standard kõrgepinge/madalpinge kokkupandavatele alajaamadele (vastab standardile IEC 62271-202). |
| CE (LVD + EMC) | EL | Kohustuslik EL/EMP turule lastud toodetele. Näitab vastavust madalpinge direktiivile ja EMC direktiivile. |
| CCC (3C) | CNCA | Hiina kohustuslik sertifikaat – nõutav Hiina siseturul müüdavate reguleeritud elektritoodete puhul. |
Tabel 7 – standarditele vastavuse maatriks: Lugao toiteploki alajaamad
Rahvusvaheliste projektide hankimisel täpsustage alati RFQ dokumentides kehtivad standardid ja nõudke akrediteeritud kolmanda osapoole laboratooriumi (nt KEMA, TÜV, SGS, CESI) kontrollitavaid tüübitestide sertifikaate. Lugao Power haldab kõigi standardsete tootesarjade jaoks kehtivaid tüübikatsetuste aruandeid ja sertifitseerimisdokumente ning pakub koopiaid standardse tarnedokumentatsioonipaketi osana.
Kast-tüüpi trafoalajaamad on kasutusel märkimisväärselt mitmekesistes rakendustes. Järgmistes jaotistes kirjeldatakse peamisi rakendussegmente koos konkreetsete juhistega tootetüübi valiku, peamiste insenerinõuete ja Lugao asjakohaste võimaluste kohta.
Kommunaal- ja linnajaotusettevõtted kasutavad kastalajaamu, et pakkuda lõplikku 10–35 kV kuni 0,4 kV teisendust linnakeskkonnas, kus ruumi napib ning esteetilised, müra- ja ohutusnõuded on ranged. Tüüpilised kasutuselevõtu stsenaariumid hõlmavad maa-aluseid kambreid, maapealseid kioskite positsioone ja mitmetasandilistes parklates või hoone keldrites.
Tööstuspargid ja suured tootmislinnakud nõuavad usaldusväärset, kiiresti kasutuselevõetavat energiajaotustaristut, mis suudab teenindada mitmesuguseid koormusi – mootoriajamid, protsessiküte, suruõhk, HVAC – kõrgete koormustegurite ja kõrgete toitekvaliteedinõuetega.
Kommunaalteenuste mastaabis päikeseenergia ja tuuleenergia projektid nõuavad suurt hulka astmelisi alajaamu (tavaliselt 0,69 kV inverteri väljund 10/35 kV kollektorvõrku). Nende projektide ökonoomika ja ajakava on väga tundlikud seadmete maksumuse ja paigaldamise ajakava suhtes – mõlemad valdkonnad, kus kastalajaamad pakuvad tavapärase alajaama ehitamise ees otsustavaid eeliseid.
Suur infrastruktuuri arendamine – lennujaamad, meresadamad, metroo-/raudteesüsteemid, staadionid, andmekeskused ja veepuhastusjaamad – nõuavad usaldusväärset primaarenergia jaotust koos täpselt määratletud kättesaadavuse ja hooldatavuse nõuetega. Kastalajaamad on esmased jaotuspunktid ja sekundaarsed alajaamad saidi jaotusvõrgus.
Ehitusprojektid, katastroofi taastamise operatsioonid, suured sündmused ja sõjalised kasutuselevõtud nõuavad kaasaskantavat, kiiresti juurutatavat energiajaotustaristut. Lükand- või haagisele paigaldatavad kastialajaamad pakuvad täielikku jaotusvõimet minimaalse koha ettevalmistamisega.
| Samm | Tegevus | Põhiküsimused ja kaalutlused |
|---|---|---|
| 1 | Määratlege koormus ja mahutavus | Kogukoormus (kVA), nõudlustegur, koormuse kasvu prognoos 15–20 aasta peale? Suurus 70–80% laadimiseks prognoositava tippnõudluse korral. |
| 2 | Määrake pingetasemed | Saadaval MV toitepinge? Vajalik madalpinge jaotuspinge? Kas koormuse stabiilsuse tagamiseks on vaja pinge reguleerimist (OLTC)? |
| 3 | Hinnake saiti ja keskkonda | Toas või väljas? Ümbritseva temperatuuri vahemik, kõrgus merepinnast, niiskus, saasteaste (sool, tolm, kemikaalid)? Ruumipiirangud? |
| 4 | Valige Toote tüüp | Tuleohutuse prioriteet → Euroopa (kuivtüüp). Eelarvepiirang / lihtne kaitse → Ameerika. Nutikas võrk / automatiseerimine → Euroopa. |
| 5 | Täpsustage standardid | Tehke kindlaks projekti jurisdiktsiooni kohustuslikud standardid. Täpsustage nõutavad sertifitseerimismärgid (IEC, ANSI, CE, CCC jne) RFQ-s. |
| 6 | Hinnake TCO-d | Võrrelge omamise kogumaksumust: kapitalikulu + kapitaliseeritud tühikoormusega kaod + kapitaliseeritud koormuskadud + hoolduskulud kogu kasutusea jooksul. |
Tabel 8 – kuueastmeline alajaama valikuraamistik
| Valige EUROOPA TÜÜP, kui… | Valige AMEERIKA TÜÜP, kui… |
|---|---|
| – Paigaldamine toimub siseruumides, linnas või asustatud hoonete läheduses – Tuleohutusreeglid keelavad õliga täidetud seadmed – Vaja on nutika võrgu / SCADA integreerimist – Määratud on kõrge kaitsega diskrimineerimine -Minimaalne hooldus on prioriteet – Saidil on kõrge õhuniiskus või söövitav keskkond –IEC projekti jurisdiktsioon (Euroopa, Hiina, Lähis-Ida, Aafrika) |
– Projekti eelarve on piiratud – Kiire kasutuselevõtt on ülioluline – Rakendus on tööstuslik, äärelinna või maapiirkondade välitingimustes -Ülekoormuse taluvus on oluline -Lihtne kasutamine üldtehnikute poolt -Kasutatakse loop-feed MV võrgu topoloogiat – ANSI/IEEE projekti jurisdiktsioon (Ameerika, Aasia osad) |
Tabel 9. Kiirvalikujuhend: Euroopa vs. Ameerika tüüp
Kui esitate pakkumise päringu (RFQ) ettevõttele Lugao Power või mis tahes kastialajaama tarnijale, tuleb esitada või küsida järgmised tehnilised andmed:
Lugao Power Co., Ltd.on Hiinas asuv jõutrafode ja kast-tüüpi trafoalajaamade spetsialiseerunud tootja, kes keskendub eranditult kodumaiste ja rahvusvaheliste turgude elektrijaotusseadmete projekteerimisele, projekteerimisele ja tarnimisele. Ettevõtte ainulaadne tootefookus võimaldab tehnilist võimekust ja tootmiskvaliteedi järjepidevust, mida üldised elektriseadmete tarnijad ei suuda korrata.
Lugao tegutseb nii rahvusvaheliste elektribrändide OEM-partnerina kui ka EPC töövõtjate, kommunaalettevõtete ja tööstusarendajate otsese hulgimüüjana kogu maailmas. Tehase otsetarne välistab turustaja marginaalid ja tagab klientidele ühtlase kvaliteedi, otsese insenerijuurdepääsu ja usaldusväärse tarnejõudluse.

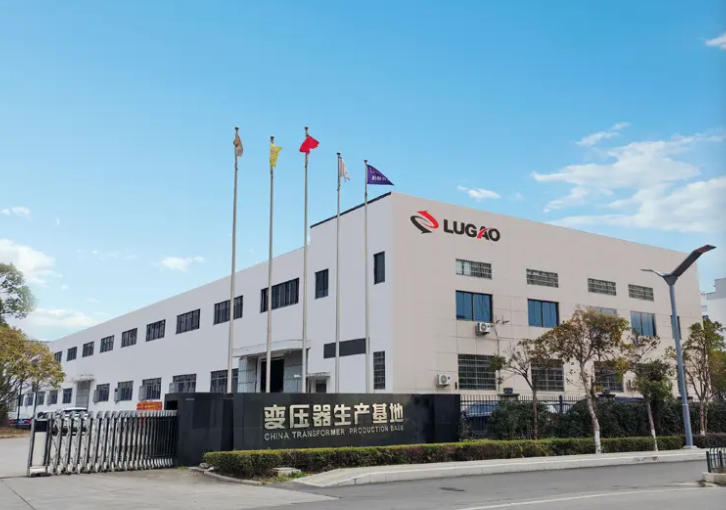

Joonis 3 – Lugao Power Co., Ltd. tootmisüksus
| Toode | Saadaval variandid | Mahutavusvahemik |
|---|---|---|
| Euroopa tüüpi kasti alajaam | VCB / SF₆ RMU / LBS + Kuiv- või õlitrafo | 100 kVA – 6300 kVA |
| Ameerika tüüpi kasti alajaam | Kaitsme+LBS, silmustoite, padjakinnitusega, õliga sukeldatud trafo | 75 kVA – 3750 kVA+ |
| Kuiv-tüüpi jaotustrafo | SCB seeria, valuvaik, F1 tuleklass | 30 kVA – 10 000 kVA |
| Õlisse sukeldatud trafo | S11/S13/S15 seeria, ONAN/ONAF/OFAF | 30 kVA – 50 000 kVA |
| Kohandatud / OEM-alajaamad | Täielik inseneriteenus, kohandatud mõõtmed ja hinnangud | Vastavalt projekti spetsifikatsioonile |
Tabel 10 – Lugao Power tooteportfelli ülevaade
| Eelis | Kirjeldus |
|---|---|
| Spetsiaalne fookus | Kõik Lugao inseneriressurss, katserajatis ja tootmisprotsess on pühendatud trafo- ja alajaamatoodetele. Seotud tootesarjade kogemusi ei lahjendata. |
| Vastavus mitmele standardile | Tooted, mis on sertifitseeritud IEC, ANSI/IEEE, GB, CE ja CCC järgi – võimaldavad kasutuselevõttu peaaegu igas projektijurisdiktsioonis üle maailma ilma ümberprojekteerimiseta. |
| Kohandatud projekteerimine | Ettevõttesisene disainimeeskond pakub täielikku kohandamist: mittestandardsed pinged, ebatavalised võimsused, spetsiaalsed korpuse materjalid, ekstreemse kliimaga disainilahendused ja nutika võrgu integreerimine. |
| Tehase otsehinnad | Turustajate marginaalide kaotamine annab 15–25% struktuurse kulueelise võrreldes jaotusvõrkude kaudu ostetud samaväärsete toodetega. |
| Tõestatud töökindlus | Tooted, mis on konstrueeritud ja valideeritud töötama pideva täiskoormuse, kõrge niiskuse, kõrge temperatuuri, soola-udu ja kõrbetolmu tingimustes. |
| OEM-i partnerlus | Täielik originaalseadmete tootja võimalus, sealhulgas kohandatud nimesilt, dokumentatsioon ja pakend rahvusvaheliste kaubamärkide klientidele, kes vajavad valget etiketti. |
Lugao Power ekspordib kastalajaamu ja jõutrafosid projektidesse Aasia ja Vaikse ookeani piirkonnas, Lähis-Idas, Aafrikas, Euroopas ja Ameerikas. Ettevõtte mitmestandardne vastavusportfell ning kogemus rahvusvahelise logistika, tollidokumentatsiooni ja kohalike kommunaalettevõtete kooskõlastusnõuetega teevad sellest usaldusväärse partneri piiriüleste projektide tarnimisel.
Lugao Poweri tootmis- ja inseneritoiminguid juhib kvaliteedijuhtimissüsteem (QMS), mis on kooskõlas ISO 9001 põhimõtetega, mis hõlmab kogu toote elutsüklit alates materjali hankimisest kuni tarnimise ja müügijärgse toega. QMS sisaldab dokumenteeritud kontrolliprotseduure kõigi kriitiliste tootmisprotsesside, tarnija kvalifikatsiooni, protsessisisese kontrolli, mittevastavuse haldamise ja kalibreeritud katseseadmete hoolduse jaoks.
Iga Lugao kasti alajaam läbib enne tarnimist põhjaliku rutiinse testimisprogrammi, sealhulgas:
| Test | Standard-/vastuvõtukriteeriumid |
|---|---|
| MV dielektriline (vahelduvvoolu taluv) | IEC 62271-1 / ANSI C37: rakendatakse nimiisolatsioonitasemel 1 minuti jooksul – ilma ülevooluta |
| Talub madalpinge toitesagedust | IEC 61439-1: rakendatakse vastavalt nimiisolatsioonitasemele – ilma ülevooluta |
| Trafo rutiinsed testid | IEC 60076-1: mähise takistus, pingesuhe, lühisetakistus, tühikäigukadu, koormuse kadu |
| Isolatsioonitakistus | Vastavalt IEC 60076 / IEC 62271 — takistus mõõdetud pingel 2500 V DC; võrreldes tehase baastasemega |
| Kaitserelee funktsionaalne test | Kõik kaitsefunktsioonid on testitud relee koordineerimise sätete suhtes; reisiaeg kinnitatud |
| Blokeerimisfunktsiooni test | Kõik mehaanilised ja elektrilised blokeeringud on kontrollitud, et vältida valesid lülitusjärjestusi |
| Visuaalne ja mõõtmete kontroll | Kõik komponendid, sildid, kaablimärgised ja ühendused on kinnitatud vastavalt kinnitatud joonisele |
| Õliproov (õlisse sukeldatud seadmed) | IEC 60296: dielektriline tugevus, niiskusesisaldus ja happesus on testitud ja sertifitseeritud |
Tabel 11 – Lugao kasti alajaamade rutiinse testimise programm
Oluliste tellimuste puhul või kliendi soovil korraldab Lugao Power oma rajatises tehase vastuvõtmise testimise (FAT). FAT-i ajal võivad kliendi insenerid või määratud ülevaatusagent olla tunnistajaks kõigile rutiinsetele elektrikatsetele, vaadata üle materjalide ja komponentide sertifikaadid, kontrollida mõõtmete vastavust, kontrollida kvaliteedidokumentatsiooni ja kinnitada enne saadetise lubamist andmesildi täpsust. Täielikud FAT-testi aruanded koos testiandmete, kalibreerimiskirjete ja inspektori allkirjastamisega on kaasas tarnedokumentide paketti.
