See valge raamat esitab globaalse jõutrafode tööstuse põhjaliku analüüsi, keskendudes kahe domineeriva tehnoloogiakategooriale: kuivtüüpi ja õliga sukeldatud trafod. Selles uuritakse tehnilisi põhimõtteid, rakenduste segmenteerimist, rahvusvahelisi reguleerivaid raamistikke, elutsükli ökonoomikat ja areneva turu dünaamikat. Dokumendis rõhutatakse ka seda, kuidas Hiinas asuv spetsialiseerunud tootja Lugao Power Co., Ltd. tegeleb tänapäevaste turunõuetega inseneri tipptaseme, rangete kvaliteedisüsteemide ja paindlike kohandamisvõimaluste kaudu.
Jõutrafod on kaasaegsete elektrivõrkude alusinfrastruktuur. Kuna ülemaailmne elektrinõudlus linnastumise, tööstuse laienemise ja taastuvate energiaallikate integreerimise tõttu kasvab, muutub nõudlus arenenud, usaldusväärse ja tõhusa trafotehnoloogia järele üha kriitilisemaks. See artikkel on mõeldud inseneridele, hankespetsialistidele, projektiarendajatele, infrastruktuuri investoritele ja energiapoliitika kujundajatele.
1.1 Määratlus ja põhifunktsioon
A jõutrafoon elektromagnetiline seade, mis edastab elektrienergiat kahe või enama ahela vahel elektromagnetilise induktsiooni põhimõttel. Selle esmane eesmärk on muundada elektrienergiat ühelt pingetasemelt teisele – kas tõsta pinget pikamaa kõrgepingeülekande jaoks või pinge alandamine ohutuks jaotamiseks tööstus-, äri- ja kodutarbijatele.
Erinevalt generaatoritest või mootoritest ei sisalda trafod oma põhifunktsioonis liikuvaid osi, mistõttu on need oma olemuselt usaldusväärsed, kauakestvad ja vähese hooldusega seadmed. Trafo tööd reguleeriv põhivõrrand on järgmine:
V1 / V2 = N1 / N2 = I2 / I1
Kus V tähistab pinget, N tähistab pöörete arvu primaar- (1) ja sekundaarmähises (2) ja I tähistab voolu. See elegantne suhe võimaldab täpselt välja töötada pinge muundamissuhted suures vahemikus võimsuse nimistusi.
1.2 Ajalooline kontekst
Praktilise trafo leiutamine 1880. aastatel William Stanley, Nikola Tesla ja teiste poolt aitas kaasa vahelduvvoolu (AC) toitesüsteemide võimaldamisele. Esimene kaubanduslik kolmefaasiline jõutrafo võeti kasutusele 1890. aastatel, mis avas võimaluse edastada elektrit pikkade vahemaade taha kõrgepinge ja madala vooluga, vähendades märkimisväärselt takistuslikke kadusid. Sellest ajast alates on trafotehnoloogia arenenud materjaliteaduse edusammude, isolatsioonitäiustuste, digitaalse jälgimise ja energiatõhususe optimeerimise kaudu.
1.3 Roll kaasaegses energiataristuses
Tänapäeval moodustavad jõutrafod iga toitesüsteemi selgroo. Alates elektrijaamade massiivsetest generaatorite tõstetrafodest (GSU) kuni elamurajoonides teenindavate jaotustrafodeni leidub trafosid igas elektrivõrgu sõlmes. Kommunaalalajaamad sisaldavad tavaliselt mitut suurt jõutrafot, mille võimsus on kümneid või sadu megavolt-ampreid (MVA).
Tööstusrajatised, kaubanduskompleksid, andmekeskused, transiidisüsteemid, avamereplatvormid ja taastuvenergiajaamad sõltuvad kõik usaldusväärsetest trafolahendustest. Trafo tüübi, võimsuse, jahutusmeetodi, isolatsiooniklassi ja tarvikute valik on tehniline otsus, mis mõjutab otseselt võrgu töökindlust, ohutust, energiatõhusust ja pikaajalisi kasutuskulusid.
2.1 Turu suurus ja kasvutrajektoor
Ülemaailmne jõutrafode turg on viimase kümnendi jooksul järjepidevalt kasvanud ja laieneb jätkuvalt. Ajendatuna vananevast võrguinfrastruktuuri väljavahetamisest, kiirest elektrifitseerimisest areneva majandusega riikides, taastuvenergia integreerimisest ja arukate võrkude moderniseerimisest, on turg üks strateegiliselt olulisemaid segmente elektriseadmete tööstuses.
Peamised turunäitajad hõlmavad liit aastast kasvumäära (CAGR) ligikaudu 5,5–7% aastani 2030, kusjuures Aasia ja Vaikse ookeani piirkond on suurim piirkondlik turg, mis moodustab üle 45% ülemaailmsest nõudlusest. Hiina jääb nii jõutrafode tootja kui tarbijana suurimaks riiklikuks turuks.
2.2 Peamised turutegurid
2.3 Piirkondliku turu dünaamika
| Piirkond | Turuosa | Kasvu tõukejõud | Võtmesuund |
| Aasia ja Vaikse ookeani piirkond | ~45% | Linnastumine | Nutikas võrk |
| Põhja-Ameerika | ~20% | Võrgu moderniseerimine | Asendamine |
| Euroopas | ~18% | Energia üleminek | Avamere tuul |
| Lähis-Ida ja Aafrika | ~10% | Elektrifitseerimine | Kõrge temperatuuriga üksused |
| Ladina-Ameerika | ~7% | Kommunaalinvesteeringud | Kaevandamine |
2.4 Võistlusmaastik
Ülemaailmset jõutrafode turgu teenindavad suured rahvusvahelised ettevõtted ja spetsialiseerunud piirkondlikud tootjad. Peamised rahvusvahelised tegijad on ABB (praegu Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric ja Eaton. Kuid Hiinas asuvad tootjad, nagu TBEA, China XD Group, CRRC ja spetsialiseerunud ettevõtted, naguLugaoPower Co., Ltd.on saavutanud märkimisväärse rahvusvahelise turuosa tänu konkurentsivõimelisele hinnakujundusele, kiirele kohaletoimetamisele ja kvaliteedistandardite parandamisele.
Hiinas asuvad tootjad pakuvad praegu märkimisväärset osa ülemaailmsest transformaatorite nõudlusest, eriti Kagu-Aasias, Lähis-Idas, Aafrikas ja Ladina-Ameerikas. Hiina tootjad vastavad üha enam rahvusvahelistele sertifikaatidele, sealhulgas IEC, CE ja ANSI/IEEE standarditele, võimaldades laiemat juurdepääsu ülemaailmsele turule.

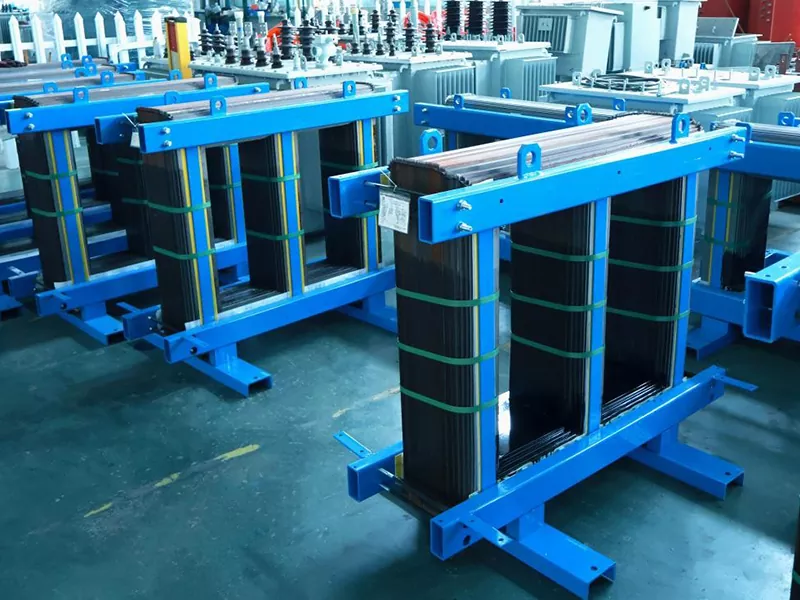

3.1 Magnetilise südamiku disain
Magnetsüdamik on iga jõutrafo keskne element. See tagab primaar- ja sekundaarmähise ühendava magnetvoo väikese reluktantsusega tee. Südamiku konstruktsioon mõjutab otseselt tühikäigukadusid (rauakaod), ergutusvoolu, akustilist müra ja mehaanilist stabiilsust.
Kaasaegsed trafosüdamikud on valmistatud külmvaltsitud terale orienteeritud räniterasest (CRGO) lamineerimisest, mis on täpselt lõigatud ja virnastatud, et minimeerida pöörisvoolukadusid. Täiustatud disainilahendused võivad kasutada amorfse terase sulameid, millel on oluliselt väiksemad hüstereesi- ja pöörisvoolukadud, mis on eriti kasulikud jaotustrafodes, kus tühikäigukadud kogunevad pidevalt aastakümnete jooksul.
3.2 Mähiste disain ja isolatsioonisüsteemid
Mähised on valmistatud hapnikuvabadest vask- või alumiiniumjuhtmetest, mis on moodustatud mähisteks, mis on täpselt mähitud, et saavutada vajalik pöörete suhe, voolutihedus ja impedants. Kõrgepingemähised kasutavad tavaliselt kihtmähise või ketasmähise konfiguratsioone, samas kui madalpingemähised kasutavad sageli fooliumi- või spiraalseid konstruktsioone.
Isolatsioonisüsteemid erinevad trafo tüübi järgi. Õliga sukeldatud trafod kasutavad peamise tahke isolatsioonina õliga immutatud paberit (jõupaber või termiliselt täiustatud paber), mida täiendavad pressplaadist tõkked, ja mineraalõli kui jahutusvedeliku ja dielektrikuna. Kuivtüüpi trafodes kasutatakse valuvaigu (epoksü) või avatud klaaskiuga tugevdatud isolatsioonisüsteeme, mis tagavad suurepärase vastupidavuse niiskusele, tolmule ja saastumisele ilma vedelate dielektrikuteta.
3.3 Jahutus ja soojusjuhtimine
Soojusjuhtimine on trafo projekteerimise üks kriitilisemaid aspekte. Liigne temperatuur kiirendab isolatsiooni vananemist, suurendab kadusid ja lõpuks vähendab trafo eluiga. Trafod klassifitseeritakse nende jahutusmeetodi järgi, kasutades standardseid ONAN/ONAF/OFAF tähistusi õlitüüpi ja AN/AF tähistusi kuivtüüpi seadmete jaoks.
| Jahutuskood | Kirjeldus |
| ONAN | Õli Natural Air Natural |
| ONAF | Nafta Natural Air Forced |
| OFAF | Nafta sunnitud õhuvägi |
| AN | Looduslik õhk |
| AF | Õhuvägi |
3.4 Lühisetaluvus
Jõutrafod peavad üle elama ühendatud elektrivõrgus lühisjuhtumite käigus tekkivad tohutud elektromagnetilised jõud. Võimalikud lühisvoolud võivad ulatuda 20–25-kordse nimivooluni, tekitades jõudu, mis on võrdelised voolu ruuduga. Vastupidavuse tagamiseks on oluline vastupidav mehaaniline konstruktsioon, sealhulgas tugedega mähised, tihe mähise geomeetria juhtimine ja konstruktsiooni raami projekteerimine.
Lühise testimine vastavalt standarditele IEC 60076-5 või IEEE C57.12 kinnitab trafo mehaanilist ja termilist terviklikkust rikete korral. See testimine on üks kõige nõudlikumaid kvalifikatsiooninõudeid jõuseadmete tööstuses.

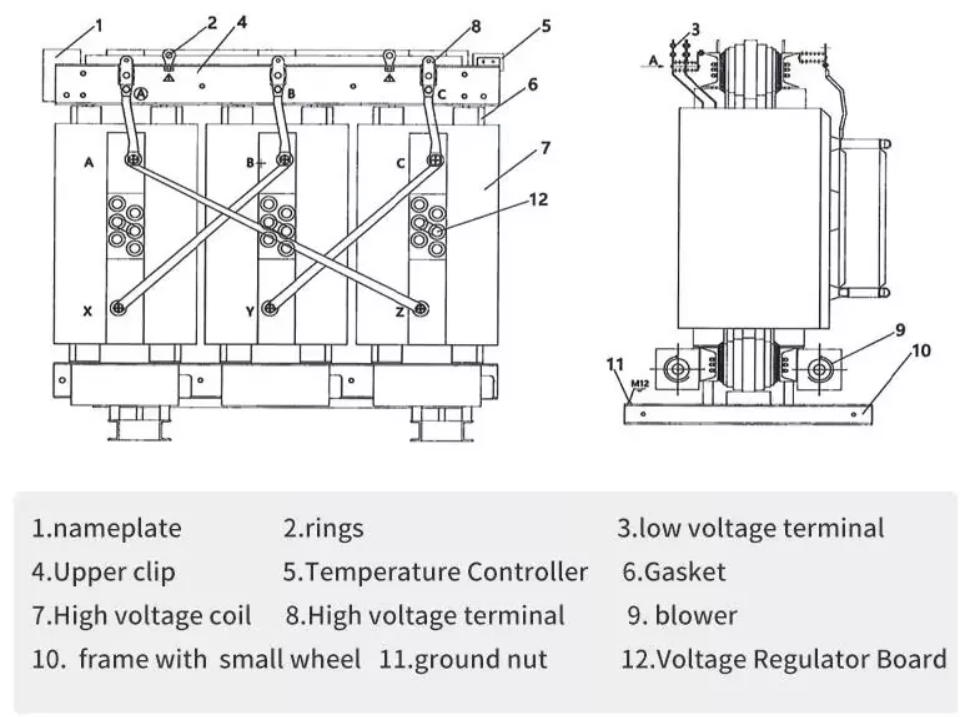

Kuivtüüpi trafodes kasutatakse vedelate dielektrikute asemel õhku ja tahkeid isolatsioonimaterjale - peamiselt epoksüvaiku või klaaskiuga tugevdatud süsteeme. Mähised on valatud epoksüvaikusse (valuvaigu kuivtüüp või CRT) või keritud klaaskiuga mähitud juhtmetega ja vaigu või lakiga vaakum-surveimmutatud (VPI). Valuvaigust kuivtüüpi trafod, kõige levinum kaasaegne variant, kapseldavad mähised täielikult epoksüvaigu ja mineraalse täiteaine segusse, tavaliselt vaakumvalu tingimustes, et eemaldada tühimikud. Tulemuseks on tugev, tihendatud isekustuv isolatsioonisüsteem, mis ei vaja vedelat jahutusvedelikku ja on oma olemuselt tulekindel.
Kuiv-tüüpi trafod on eelistatud valik kõikjal, kus inimeste või tundlike ehitiste lähedus muudab õlivaba töö prioriteediks. Peamiste rakendussektorite hulka kuuluvad linnaalajaamad äri- ja büroohoonetes, haiglad ja tervishoiuasutused, hotellid ja hotellikompleksid, raudteejaamad ja metroosüsteemid, puhasruuminõuetega tootmisettevõtted, andmekeskused ja telekommunikatsioonirajatised, taastuvenergia muundurjaamad ja laevade elektrisüsteemid.
Peamised spetsifikatsioonid: Lugao kuivtüüpi trafod
Lugao Power Co., Ltd. toodab valuvaigu (CRT) ja vaakumsurveimmutatud (VPI) konfiguratsiooniga kuivtüüpi trafosid. Standardväärtused hõlmavad 25 kVA kuni 16 000 kVA primaarpingetega kuni 35 kV. Tooted vastavad standarditele IEC 60076-11, GB/T 10228, CE ja CCC. Saadaval on kohandatud korpuse klassid, astmelülitid, temperatuuri jälgimise süsteemid ja sundõhkjahutuse versiooniuuendused.

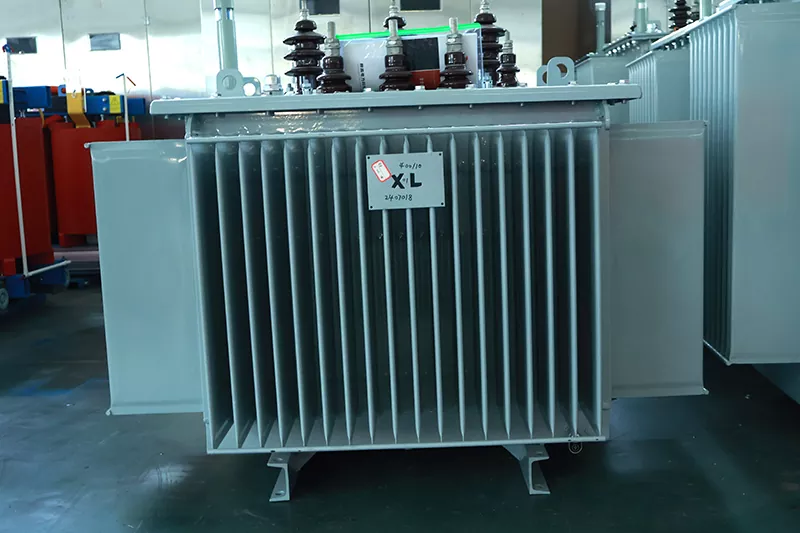

Õliga sukeldatud jõutrafod kasutavad nii peamise isolatsioonikeskkonna kui ka peamise jahutusainena mineraaltrafoõli (või alternatiivseid dielektrilisi vedelikke, nagu sünteetilised estrid või looduslikud esterõlid). Trafo aktiivne osa – mis sisaldab südamikku ja mähiseid – on täielikult sellesse dielektrilisse vedelikku sukeldatud suletud teraspaagis. Südamiku ja mähiste kadudest tekkiv soojus juhitakse õlisse ja hajutatakse seejärel radiaatoripankade, paagi gofreeritud seinte või jahutustorude kaudu ümbritsevasse õhku.
Õli ülitõhusa soojusülekande ning mineraalõli suurepäraste dielektriliste ja isoleerivate omaduste kombinatsioon võimaldab õliga sukeldatud trafodel saavutada väga kõrge võimsustiheduse, muutes need tehnoloogiaks suure võimsusega rakenduste ja välispaigaldiste jaoks pingeklassides alates jaotusastmest (11–33 kV) kuni ülikõrge pingeni (750 kV ja üle selle).
Kasvav keskkonnateadlikkus on tekitanud huvi õliga sukeldatud trafode biolagunevate ja tulekindlate dielektriliste vedelike vastu. Taimeõlidest saadud looduslikud estrivedelikud pakuvad biolagunevust üle 95% ja oluliselt kõrgemaid süttimispunkte (üle 300°C vs. mineraalõli puhul ligikaudu 145°C). Sünteetilised estrivedelikud pakuvad sarnaseid eeliseid laiema temperatuurivahemikuga. Neid vedelikke kasutatakse üha enam trafode jaoks, mis asuvad ökoloogiliselt tundlike kohtade läheduses, hoonete sees või suure tuleohuga tsoonides.
Õliga sukeldatud trafoddomineerivad välisalajaamad, kõrgepinge ühenduspunktid, tööstuslikud toiteallikad, kaevandustööd, nafta- ja gaasirajatised, hüdro- ja soojuselektrijaamad, taastuvenergia kogumisjaamad ja kõrgepinge alalisvoolu (HVDC) muundurjaamad. Nende kombinatsioon kõrgest kasutegurist, ülekoormusvõimest ja konkurentsivõimelisest kulust suurte reitingute juures muudab need kommunaalteenuste mastaabis elektritaristu ülemaailmseks standardiks.
Peamised spetsifikatsioonid: Lugao õlisse sukeldatud trafod
Lugao Power Co., Ltd. toodab õlitrafosid 10 kVA kuni 50 MVA primaarpingega 3,3 kV kuni 110 kV. Toodete hulka kuuluvad S11 ja S13 seeria standardsed tõhususe ühikud, samuti väikese kadudega amorfse südamiku variandid. Kõik seadmed vastavad standarditele IEC 60076, GB 1094 ja kliendi määratud rahvusvahelistele standarditele. Valikute hulka kuuluvad OLTC, DETC, kaitserelee integreerimine, gaasirelee, temperatuurimonitorid ja kohandatud paagi konfiguratsioonid.
| Parameeter | Kuivtüüp (CRT) | Õlisse sukeldatud | Otsustegur |
| Maksimaalne pinge | Kuni 36 kV | Kuni 1100 kV | Kõrgepinge: õli võidab |
| Maksimaalne hinnang | Kuni ~20 MVA | Kuni 1500 MVA | Suur võimsus: õli võidab |
| Tuleohutus | Suurepärane (F1/F0) | Nõuab isolatsiooni | Siseruumides: kuiv võidab |
| Hooldus | Väga madal | Mõõdukas (õli kontrollid) | Lihtsus: kuiv võidab |
| Maksumus MVA kohta | Kõrgem | Madalam | Eelarve: nafta võidab |
| Keskkonnaoht | Mitte ühtegi | Õlilekke võimalus | Eco: Kuiv võidab |
| Müra tase | 55–70 dB(A) | 45–60 dB(A) | Vaiksed tsoonid: nafta võidab |
| Ülekoormusvõime | Piiratud | Suurepärane | Tipud: nafta võidab |
| Niiskuskindlus | Suurepärane (suletud) | Hea (kinnine paak) | Niiskus: kuiv võidab |
| Paigaldamise kiirus | Kiire (õli täitmata) | Aeglasem (õli täitmine) | Kiirus: kuiv võidab |
Trafode standardid määratlevad minimaalsed jõudlus-, ohutus- ja testimisnõuded, millele tooted peavad vastama, et neid elektrienergia rakendustes sobivaks pidada. Vastavus tunnustatud rahvusvahelistele standarditele on projekti heakskiitmise, võrguga ühendamise, rahastamise ja reguleeritud turgudele eksportimise eeltingimus. Samuti tagab see ostjatele püsiva kvaliteedi ja ühilduvuse järgnevate seadmetega.
Lisaks projekteerimisstandarditele vastavusele nõuavad teatud turgudele mõeldud trafod tunnustatud asutuste tootesertifikaati. CE-märgis on kohustuslik Euroopa Majanduspiirkonda sisenevatele seadmetele, mis tõendab vastavust madalpingedirektiivile ja elektromagnetilise ühilduvuse direktiivile. Hiinas müüdavate seadmete jaoks on nõutav CCC (China Compulsory Certification). KEMA, TUV, UL või CSA Labsi kolmanda osapoole testimist võivad nõuda konkreetsed projekti spetsifikatsioonid või kõrgendatud kindlusnõuetega lõppkliendid.
Lugao vastavuse olek
Lugao Power Co., Ltd. projekteerib ja toodab kõiki tooteid kooskõlas IEC 60076 seeria, GB 1094, GB/T 10228, ANSI/IEEE C57 ja Briti standarditega. Toodetel on CE ja CCC sertifikaadid. Tehase kvaliteedijuhtimine on sertifitseeritud ISO 9001:2015 järgi. Ekspordiprojektide jaoks on nõudmisel saadaval ANSI, BS või AS/NZS standardite kohandatud projekteerimine.
Maailmatasemel trafode tootmine nõuab ranget kvaliteedijuhtimist igas tootmisetapis. Alates sissetuleva materjali kontrollimisest kuni lõpliku tehase vastuvõtutestini on distsiplineeritud kvaliteedisüsteem ainus usaldusväärne garantii järjepidevale põllutööle. Juhtivad tootjad rakendavad ISO 9001 järgi sertifitseeritud kvaliteedijuhtimissüsteeme, mida täiendavad protsessispetsiifilised kvaliteediplaanid, kriitiliste parameetrite statistiline protsessikontroll (SPC) ning materjalide ja katsetulemuste täielik jälgitavus.
Trafo kvaliteet peegeldab lõppkokkuvõttes selle tooraine kvaliteeti. Peamised sissetulevad materjalid, mis kuuluvad sissetuleva kvaliteedikontrolli (IQC) kontrolli alla, hõlmavad räniterasest laminaate (mõõdetakse paksuse, magnetilise läbilaskvuse ja südamiku kadu järgi), vasest või alumiiniumist juhtmeid (kontrollitud puhtuse, mõõtmete ja elektrijuhtivuse osas), epoksüvaigusüsteeme ja kõvendeid CRT-konstruktsioonide jaoks (viskoossus, geeliaeg ja mehaanilised omadused), niiskuse, paberi mõõtmete tugevus ja mehaanilised omadused. ja trafo mineraalõli (dielektriline tugevus, niiskusesisaldus, happesus ja lahustunud gaasi analüüs õliga sukeldatud seadmete jaoks).
| Rutiinne test | Eesmärk |
| Suhte mõõtmine | Kontrollib pöördesuhte täpsust vastavalt tüübisildi spetsifikatsioonidele |
| Vektorrühma ja faasi nihke kontroll | Kinnitab mähiste ühendused ja polaarsuse |
| Takistuspinge ja koormuskadude mõõtmine | Kinnitab lekketakistuse ja vasekadud nimivoolu juures |
| Koormuskao ja tühivooluvoolu mõõtmine | Kinnitab südamiku kadu ja magnetiseerimisvoolu nimipingel |
| Rakendatud pingetaluvuse test | Testib mähiste isolatsiooni terviklikkust maapinna ja mähiste vahel |
| Indutseeritud pinge taluvuse test | Kontrollib sisemist isolatsioonivõimet kõrgendatud sagedusega pinge all |
| Isolatsioonitakistuse mõõtmine | Kontrollib üldist isolatsiooni seisukorda ja niiskustundlikkust |
Trafokaod, mis on küll protsentuaalselt väikesed (tavaliselt 0,5–1,5% nimivõimsusest), kogunevad ülemaailmses installeeritud baasis tohutult. Hinnangud näitavad, et trafokaod moodustavad ligikaudu 1–2% kogu globaalsest elektritootmisest, mis moodustab sadu miljardeid kilovatt-tunde aastas. 25–40-aastase kasutuseaga üksiku trafo puhul säästab isegi 10% kadude vähendamine elutsükli jooksul olulisi energiakulusid.
Reguleerivad asutused Euroopa Liidus (ökodisaini direktiiv), Ameerika Ühendriikides (DOE efektiivsusstandardid) ja üha enam Aasias on kehtestanud jõu- ja jaotustrafodele kohustuslikud minimaalsed tõhususe standardid. Need eeskirjad karmistavad järk-järgult, tekitades tootjatele ja ostjatele ärilise kohustuse seada esikohale väikese kadudega disainilahendused.
Trafo kaod koosnevad kahest peamisest kategooriast. Koormuskaod (mida nimetatakse ka raua- või südamikukadudeks) tekivad alati, kui trafo on pingestatud, sõltumata koormuse tasemest. Need on põhjustatud hüstereesist ja pöörisvooludest magnetsüdamikus ning need on viidud miinimumini tänu kõrgekvaliteedilisele terale orienteeritud räniterasele, laminaatide täpsele laserkirjele, astmelisele südamiku montaažitehnikale ja esmaklassiliste konstruktsioonide puhul amorfse terase sulamitele (mis vähendavad tühikäigukadusid 70–80% võrreldes tavapärase GO terasega).
Koormuskaod (nimetatakse ka vask- või lühisekadudeks) on võrdelised koormusvoolu ruuduga ja tulenevad mähiste takistuslikust kuumenemisest. Neid vähendatakse optimeeritud mähiste geomeetria, väiksema takistusega juhtmete ja täiustatud transponeerimistehnikate abil, et hallata koormuse all olevate mähiste hajuv- ja pööriskaod.
Jõutrafo esialgne ostuhind moodustab ainult ühe komponendi selle elutsükli kogukuludest. Hankemeeskonnad, kes keskenduvad ainult ostuhinnale, võivad alahinnata trafo omamise tegelikku majanduslikku koormust. Omamise kogukulude (TCO) range analüüs võtab arvesse kõiki kulutusi alates spetsifikatsioonist ja hankimisest kuni paigaldamise, kasutamise, hoolduse ja võimaliku dekomisjoneerimiseni.
| TCO komponent | Kaalutlused |
| Ostuhind | Seadmete maksumus, tehase vastuvõtukatsed, dokumentatsioon ja pakendamine |
| Transport ja logistika | Rahvusvaheline laevandus, tollimaksud, sisevedu ja kindlustus |
| Paigaldamine ja kasutuselevõtt | Objekti ettevalmistamine, ehitustööd, kaabliühendused, õlitäitmine (õlisõlmed) ja kasutuselevõtu teenused |
| Koormuseta kulu (kapitaliseeritud) | Hinnatud kapitaliseeritud kao meetodi abil: A × tühikoormuskadu (kW) kogu projekteeritud eluea jooksul kohalike energiakuludega |
| Koormuskao kulu (kapitaliseeritud) | B × Koormuskadu (kW) nimikoormusel, diskonteeritud kogu tööea jooksul |
| Hoolduskulu | Õli testimine ja asendamine (õlisõlmed), tihendite hooldus, jahutussüsteemi hooldus ja kraanivahetajate hooldus |
| Järelevalve ja kaitse | Digitaalsed jälgimissüsteemid, releekaitse, SCADA integratsioon |
| Dekomisjoneerimine ja kõrvaldamine | Õli kõrvaldamine või ringlussevõtt (õliühikud), trafo südamiku ja mähiste ringlussevõtt |
Energeetikasektor hindab tavaliselt trafode pakkumisi kapitaliseeritud kadude meetodil, mida tuntakse ka kui A&B faktori meetodit. Hinnanguline kogukulu arvutatakse järgmiselt:
TEC = ostuhind + (A × P0) + (B × Pk)
Kus P0 on tühikäigukadu (kW), Pk on koormuse kadu nimivoolul (kW), A on tühikäigukadude kapitaliseeritud kulu ($/kW, peegeldab ööpäevaringset tööd) ja B on koormuskadude kapitaliseeritud kulu ($/kW, peegeldab töötsüklit ja koormustegurit). Seda raamistikku kasutades võib trafo, mis näib nimiväärtuses odavam, osutuda oma eluea jooksul suuremate energiakadude tõttu kallimaks.
Generaatorite astmelised trafod (GSU) teisendavad elektrigeneraatorite väljundpinge (tavaliselt 11–22 kV) ülekandepinge tasemele (110 kV, 220 kV, 500 kV või kõrgem) energia pikamaa transpordiks. Need trafod on elektrisüsteemi suurimad ja kriitilisemad elektriseadmed, mille nimivõimsus on tavaliselt 100 MVA kuni 1000 MVA. Autotransformaatorid ühendavad omavahel ülekandevõrgu erinevad pingetasemed, pakkudes paindlikku võimsusvoo juhtimist.
Rasketööstus on üks nõudlikumaid traforakenduskeskkondi. Terasetehased, alumiiniumisulatustehased, tsemenditehased, keemiatöötlemisrajatised ja kaevandustööd nõuavad trafosid, mis on võimelised taluma suurt harmoonilist sisaldust, sagedasi koormuse kõikumisi ja keerulisi keskkonnatingimusi, sealhulgas kõrgeid temperatuure, tolmu, vibratsiooni ja söövitavat keskkonda. Tööstuslikud trafod on sageli eritellimusel projekteeritud spetsiaalse isolatsioonitöötluse, täiustatud lühisetaluvuse ja detuunitud harmoonilise filtreerimisega.
Fotogalvaanilise päikeseenergia ja tuuleenergia tootmise plahvatuslik kasv on loonud uued nõuded trafode rakendamiseks. Päikeseelektrijaamad vajavad kogumiseks invertertrafosid või stringitasemel astmelisi trafosid, mis muundavad alalisvooluinverteri väljundi keskpingeks. Tuuleturbiini trafod, mis paiknevad turbiini gondli sees või põhjas, peavad taluma tuule tekitamisele iseloomulikku mehaanilist vibratsiooni, termilist tsüklit ja harmoonilist koormust.
Avamere tuuleparkide nõuded on eriti nõudlikud, kuna platvormile paigaldatavad trafod puutuvad kokku soolase vee atmosfääriga, juurdepääs hooldusele on piiratud ja ruum on piiratud. Nendes väljakutseid pakkuvates keskkondades kasutatakse nii kuivtüüpi (gondlipaigaldiste jaoks) kui ka spetsiaalseid õliga sukeldatud seadmeid (avamereplatvormalajaamade jaoks).
Kõrghoonetes asuvad kontoritornid, kaubanduskeskused, hotellid, haiglad, ülikoolid ja andmekeskused toetuvad keskpinge kuivtüüpi trafodele, et alandada elektrivõrgu toitepinge kasutatavale hoonepingele (380/220 V enamikus maailmas). Valuvaigust kuivtüüpi trafode tuleohutusomadused, madalad hooldusnõuded ja kompaktsed mõõtmed muudavad need nende rakenduste jaoks domineerivaks valikuks.
Lugao Power Co., Ltd. on professionaalne jõutrafode tootja ja tarnija, mille peakorter asub Hiinas ning keskendub kuivtüüpi ja õliga sukeldatud jõutrafode projekteerimisele, projekteerimisele ja tootmisele. Lugao, mille missiooniks on pakkuda usaldusväärseid ja kvaliteetseid elektrilahendusi kodumaistele ja rahvusvahelistele turgudele, on loonud maine, mis põhineb tehnilisel täpsusel, tootmisdistsipliinil ja kliendikesksel teenindusel.
Erinevalt mitmekesistest elektriseadmete konglomeraatidest võimaldab Lugao eksklusiivne keskendumine jõutrafodele sügavaid tehnilisi teadmisi, protsesside pidevat täiustamist ja jagamatut inseneri tähelepanu kogu tooteportfellis. See spetsialiseerumine väljendub otseselt tootekvaliteedis, rakendusteadmistes ja reageerivas klienditoes.
| Toote kategooria | Kirjeldus |
| Kuivtüüpi valuvaigutrafod | Valuvaigu (CRT) disain, 25 kVA kuni 16 000 kVA, kuni 35 kV primaarpinge, IEC 60076-11 / GB/T 10228 vastav |
| Kuivtüüpi VPI-trafod | Vaakum-surveimmutatud avatud kerega disain ventileeritavatele siseruumides kasutamiseks |
| Õlisse sukeldatud jaotustrafod | 10 kVA kuni 10 MVA, 3,3 kV kuni 35 kV, standardne S11/S13 seeria, väikese kadudega amorfse südamiku valikud |
| Õlisse sukeldatud jõutrafod | Kuni 50 MVA, 110 kV klass, alajaamade ja tööstuslike energiarakenduste jaoks |
| Kohandatud ja eritrafod | Miinitööstus, meresõiduk, kõrge temperatuuriga ümbritsev, harmooniline vastupidav või muud spetsiaalsed konfiguratsioonid |
Lugao tootmisüksus on varustatud spetsiaalselt ehitatud tootmisliinidega nii kuivtüüpi kui ka õliga sukeldatud trafode tootmiseks, sealhulgas kerimismasinad, südamike lõikamise ja virnastamise seadmed, vaigu valamis- ja kõvendusahjud, õlitöötlus- ja vaakumtäitesüsteemid ning põhjalik elektrikatselabor. Südamiku lamineerimise, mähiste ja paagisõlmede ettevõttesisene tootmine tagab täieliku kvaliteedikontrolli ja kiire reageerimise kohandatud nõuetele.
Lugao kvaliteedijuhtimissüsteem on sertifitseeritud ISO 9001:2015 järgi, mis hõlmab projekteerimis-, hanke-, tootmis-, testimis- ja müügijärgse teeninduse protsesse. Ettevõte haldab täielikult varustatud katselaborit, mis on võimeline läbi viima kõiki IEC 60076 ja GB standardiseeria järgi nõutavaid rutiinseid ja tüübiteste. Katseandmed salvestatakse digitaalselt ja jälgitavad üksikute trafode seerianumbriteni, toetades täielikku tootedokumentatsiooni ekspordi ja projekti kasutuselevõtu nõuete jaoks.
Lugao trafosid on tarnitud projektidele Kagu-Aasias, Lähis-Idas, Aafrikas, Ida-Euroopas ja Ladina-Ameerikas. Rahvusvaheline projektikogemus hõlmab taastuvenergia kogumise alajaamu, tööstusrajatiste elektrisüsteeme, infrastruktuuri elektrifitseerimise programme ja ärihoonete MV/LV paigaldusi. Lugao ekspordivõime hõlmab vastavust kliendi määratud rahvusvahelistele standarditele, kolmanda osapoole kontrollimajutust ja täielikke ekspordidokumentide pakette.
Standardkataloogi trafod katavad enamiku tavapärastest rakendusnõuetest. Märkimisväärne osa tööstus-, infrastruktuuri- ja elektritootmisprojektidest nõuab aga trafosid, mis erinevad kataloogi spetsifikatsioonidest. Lugao ettevõttesisene insenerimeeskond toetab kõigi põhiparameetrite täielikku kohandamist, sealhulgas nimivõimsus (kVA/MVA), pingesuhe, vektorirühm, impedantsi pinge, isolatsiooniklass, jahutusmeetod, korpuse IP-reiting, temperatuuri jälgimine, astmelüliti tüüp (DETC/OLTC) ja füüsilised mõõtmed.
Ekspordi- ja projektitarnetrafod tarnitakse koos põhjaliku dokumentatsioonipaketiga, mis sisaldab katsesertifikaate (rutiinne ja tüüp), mõõtmete jooniseid, paigaldus- ja hooldusjuhendeid, andmeplaadi ajakava, kvaliteedikontrolli protokolle, põhikomponentide materjalisertifikaate ja vastavussertifikaate (CE, CCCvõi kliendi määratud kolmanda osapoole sertifikaat).
Lugao kasutab tehase otsetarnemudelit, mis välistab vahemarginaalid ja võimaldab konkurentsivõimelise hinnakujunduse kõrval otsese juurdepääsu inseneri-, tootmis- ja kvaliteedifunktsioonidele. Kliendid saavad kasu otsesest suhtlusest inseneri- ja tootmismeeskondadega, läbipaistvast tootmise edenemise värskendustest ja võimalusest mõjutada ajatundlike projektide tootmise ajakava.
Standardsete toodete tarneaeg on 4–12 nädalat, olenevalt hinnangust, keerukusest ja praegusest tootmiskoormusest. Mittestandardsete spetsifikatsioonidega eritellimusel valmistatud trafod nõuavad tavaliselt 10–18 nädalat tellimuse esitamisest tarnimiseni. Lugao haldab puhvervaru programmi suure mahu standardreitingu jaoks, mis võimaldab kiireloomuliste vajaduste jaoks kiiret kohaletoimetamist.
Kõik Lugao trafod on pakitud rahvusvaheliseks transpordiks koos puidust kastidega, niiskust absorbeerivate kuivatusaine pakenditega, lämmastiku survestamisega õliga sukeldatud seadmetele transiidi ajal ja löögiindikaatori siltidega. Transpordivõimalused hõlmavad täiskonteinerkoorma (FCL) merevedu, väiksemate konteinerikoormate (LCL) konsolideerimist ja õhutransporti väikeste kiireloomuliste saadetiste jaoks. Lugao säilitab suhteid kogenud ekspedeerijatega peamistel ekspordimarsruutidel.
Lugao pühendumus ulatub kaugemale toote tarnimisest. Tehniline tugi on saadaval kogu paigaldus- ja kasutuselevõtufaasis koos insenerijuhistega trafo paigaldamiseks, õli täitmise ja kasutuselevõtu kontrollimiseks, kaitserelee seadistussoovituste ja õliga sukeldatud seadmete esialgse lahustunud gaasi analüüsi (DGA) abil. Garantii kehtivus ja varuosade saadavus kuuluvad standardvarustusse.
Digitaalsete andurite, sideliideste ja andmeanalüütika integreerimine jõutrafodesse kujutab endast põhilist arengut võrguvarade haldamises. Nutikad trafod on varustatud õli temperatuuri, mähise temperatuuri, lahustunud gaasi taseme, osalise tühjendamise aktiivsuse, õli kvaliteedi parameetrite ja koormusvoolu pideva jälgimisega. Andmed edastatakse varahaldusplatvormidele IEC 61850 või IoT-protokollide kaudu, võimaldades ennustavatel hooldusalgoritmidel tuvastada arenevaid rikkeid nädalaid või kuid enne riket. Digitaalne jälgimine vähendab dramaatiliselt ootamatute rikete riski, pikendab trafo kasutusiga, vältides ülekoormus- või ülekoormusjuhtumeid, ning optimeerib hooldusintervalle. Trafoturul võetakse kiiresti kasutusele nutikas jälgimine, eriti kriitilise tähtsusega võrguvarade ja autoparkide puhul, kus tsentraliseeritud kaugseire võib asendada sagedasi käsitsi kontrollimisi.
Trafode tavapärase isolatsiooni – õliga immutatud jõupaber ja mineraalõli – maksimaalne pidev temperatuur on 98°C (kuumpunkt). Termiliselt täiustatud paber tõstab selle ligikaudu 110 °C-ni, samas kui polüamiidist (aramiid) isolatsioonisüsteemid võivad töötada temperatuuril 140 °C või kõrgemal. Kõrgtemperatuurilised isolatsioonisüsteemid võimaldavad trafosid laadida teatud füüsilise suuruse jaoks kõrgemale tasemele, vähendades kapitalikulusid MVA kohta või töötada madalamal temperatuuril sama võimsusega, pikendades oluliselt isolatsiooni eluiga.
Amorfsetel metallisulamitel, mis on toodetud sulaterase kiirel karastamise teel, on korrastamata aatomstruktuur, mis vähendab oluliselt magnetkadusid võrreldes tavapärase teraorienteeritud räniterasega. Amorfse südamikuga jaotustrafod saavutavad tühikäigukaod 70–80% väiksemad kui tavaliste konstruktsioonide puhul, pakkudes veenvat energiatõhususe eelist. Kuna amorfsete ja tavaliste südamike vahelised kulud vähenevad ja energiatõhususe eeskirjad karmistavad, on amorfse südamikuga trafode turuosa jaotusrakendustes kogu maailmas kogumas.
Ülikoolide, riiklike laborite ja juhtivate tootjate teadus- ja arendusprogrammid edendavad tahkis-trafo (SST) kontseptsiooni, mis asendab tavalise madalsagedusliku magnettrafo kõrgsagedusliku toiteelektroonilise muundamise etapiga. SST-d pakuvad ühes seadmes galvaanilist isolatsiooni, kahesuunalist vooluvoogu, juhitavat pinge- ja sagedusmuundust ning reaktiivvõimsuse kompenseerimist. Kuigi SST-d ei ole veel kommunaalteenuste mastaabis kaubanduslikult kasutusele võetud, äratavad nad intensiivset uurimishuvi selliste rakenduste vastu, nagu LVDC mikrovõrgud, elektrisõidukite laadimine ja paindlik vahelduv- ja alalisvooluvõrkude ühendamine.
Avamere tuuleenergia tööstus suurendab nõudlust trafode järele, mis on võimelised töötama äärmuslikes merekeskkondades, sealhulgas soolapihustuskindlus, kompaktsed jalajäljed gondli ja platvormi paigaldamiseks, suurenenud seismiline vastupidavus ja mõne ideekavandi puhul täielik veealune töö sügavamal kui 1000 meetrit. Merealune trafotehnoloogia on aktiivne arendusvaldkond, mida juhivad süvamere nafta- ja gaasitöötluse elektrifitseerimine ning avamere tuuleenergia.
Jõutrafod on tänapäevase elektritsivilisatsiooni aluseks olev asendamatu tehnoloogia. Nende töökindlus, tõhusus ja pikaealisus mõjutavad otseselt elektrisüsteemide ökonoomikat ja jätkusuutlikkust kogu maailmas. Valik kuiv-tüüpi ja õliga sukeldatud tehnoloogia vahel ei ole binaarne, vaid kontekstist sõltuv, lähtudes pingetasemest, võimsusest, paigalduskeskkonnast, tuleohutusnõuetest, hooldusfilosoofiast ja elutsükli kulueesmärkidest. Ülemaailmne jõutrafoturg laieneb jätkuvalt taastuvenergia integreerimise, linnastumise, tööstuse kasvu ja võrgu moderniseerimise tõttu. Hiinas asuvatel tootjatel, sealhulgas spetsialiseeritud ettevõtetel, nagu Lugao Power Co., Ltd., on selle nõudluse rahuldamisel üha olulisem roll, pakkudes rahvusvahelisele nõuetele vastavaid tooteid konkurentsivõimeliste hindadega, täiustades inseneri keerukuse ja kvaliteedi tagamise taset.
Trafotarnijaid hindavatele hankemeeskondadele pakub Lugao Power Co., Ltd. veenvat pakkumist: eksklusiivne keskendumine jõutrafodele, sügav insenerivõime nii kuivtüüpi kui ka õliga sukeldatud tootesarjades, range vastavus rahvusvahelistele standarditele, tehasest otse tarnimine läbipaistva kvaliteedidokumentatsiooniga ja eduka rahvusvahelise projekti elluviimise kogemus. Lugao tehnilise pädevuse, kvaliteedikohustuse ja konkurentsivõimelise hinnakujunduse kombinatsioon muudab selle tugevaks partneriks paljudes tööstusharudes ja geograafilistes piirkondades.
