Kuna keegi, kes on veetnud üle kahe aastakümne energiajaotussektoris, olen näinud, et tehnoloogiad tulevad ja lähevad. Kuid ühe küsimuse küsitakse pidevalt, eriti need, kes soovivad nende infrastruktuuri moderniseerida, onMis täpselt moodustab aBOX-tüüpi trafo alajaamaSee pole ainult akadeemiline uudishimu; See on praktiline küsimus juhtidelt ja inseneridelt, kes vajavad usaldusväärseid, kompaktseid energialahendusi. Täna tahan kardina tagasi tõmmata. Unustage kuivad tehnilised käsiraamatud. Räägime selle inseneri imetluse reaalsest anatoomiast ja miks selle komponentide mõistmine on teie operatsiooni tõhususe ja ohutuse jaoks kriitilise tähtsusega.
Milline on kasti tüüpi trafo alajaama põhifunktsioon
Enne kui me komponentidesse sukeldume, on oluline aru saada, mida see süsteem on mõeldud. Minu kahekümne aasta jooksulLugao võim, Olen õppinud, et toote väärtus on määratletud selle lahendamisega. Mis on põhifunktsioon

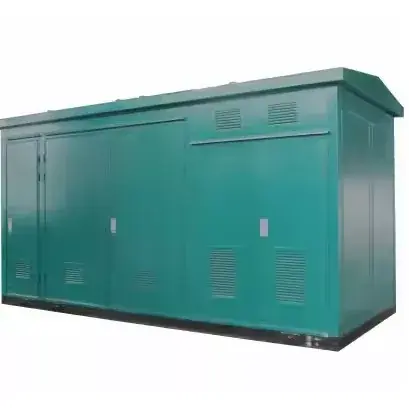

A Kasti tüüpi trafo alajaamon täielikult suletud, kompaktne välistingimustes energiajaotus. Selle peamine ülesanne on suurendada kõrgepinge elektrienergiat põhivõrgust madalamale pingele, mida saab ohutult levitada äri-, tööstus- või elamumajanduseks. Mõelge sellele kui iseseisvale jõukeskusele, mis võtab sisse toore, kõrgepinge energia ja väljundid rafineeritud, kasutatava võimsusega. "Kast" pole lihtsalt metallkest; See on hoolikalt konstrueeritud keskkond, mis kaitseb tundlikke seadmeid ilmastiku, korrosiooni, võltsimise ja muude tööohtude eest. See integreeritud lähenemisviis on põhjus, miks nii paljud meie kliendidLugao võimValige see traditsiooniliste, mahukate alajaamade üle.
Millised on korpuse põhikomponendid
Siit jõuame asja keskmesse. Kui avate ukse ühele meie tänapäevaseleLugao võimAlajaotised, leiate korralikult paigutatud integreeritud süsteemi. See ei ole osade segamine; See on harmoonias töötavate komponentide sümfoonia. Tuginedes kõige levinumatele konfiguratsioonidele, mida me kasutame, on siin mittevajatavad põhielemendid.
Kõrgpingega lülitusseadeSee on sissetuleva kõrgepinge võimsuse sisenemispunkt. See vastutab vooluahela juhtimise ja kaitse eest, kus on komponendid nagu kaitselülitid, koormusmurdmised ja kaitsmed. Selle peamine ülesanne on eraldada ja kaitsta ülejäänud süsteemi sissetuleva joone tõrgete eest.
JaotusfondOperatsiooni tõeline süda. See komponent teostab tegeliku pinge astmelise alla. Ükskõik, kas tegemist on õliga või kuiva tüüpi, mõjutavad selle tõhusus ja töökindlus otseselt kogu süsteemi jõudlust. Meie kellLugao võimMinimaalse energiakadu tagamiseks kasutage ainult kõrgeima klassi südamikke ja mähiseid.
Madala pingega lülitusseadeKui trafo on oma töö ära teinud, võtab see üksus äsja astmelise jõu ja jagab selle erinevatele väljuvatele sööturitele. See hõlmab õhu kaitselülitid (ACB -d), vormitud korpuse kaitselülitid (MCCB -d) ja seireseadmeid allavoolu võrgu kaitsmiseks.
Toitekaablid ja bussisüsteemNeed on arterid ja veenid, mis kõik ühendavad. Kvaliteetsed, õigesti suurused kaablid ning vask- või alumiiniumist signaarid on tõhusa voolu ja soojuse juhtimise jaoks kriitilised. Madalamad komponendid on siin levinud ebaõnnestumispunkt, mida näeme vanemates süsteemides.
Juhtimis- ja kaitsesüsteemKogu ajuKasti tüüpi trafo alajaam. See hõlmab releekaitseseadmeid, arvestid ja sageli SCADA (järelevalvekontrolli ja andmete hankimine) liidest kaugseire ja juhtimiseks. See tagab, et kõik töötab sujuvalt ja ohutult, käivitades parameetrite ületamise korral häired või väljalülitused.
Korpuse ja abisüsteemidSee on midagi enamat kui lihtsalt kast. See on vastupidav, ilmastikukindel ja sageli tulekindel kest, mis on valmistatud korrosioonikindlast terasest või komposiitmaterjalidest. Selles asuvad kriitilised abistamissüsteemid nagu ventilatsioon, valgustus ja ohutuslugemised.
Selgema pildi saamiseks on siin tabel, mis kirjeldab primaarfunktsiooni ja iga põhikomponendi võtme spetsifikatsiooni, mis põhineb tüüpiliselLugao võimpakkumised.
| Komponent | Primaarfunktsioon | Põhiparameetri näide |
|---|---|---|
| Kõrgepinge lüliti | Sissetuleva kõrgepinge vooluahela juhtimiseks ja kaitsmiseks. | Nimetatud pinge: 12 kV / 24 kV |
| Jaotusfond | Kõrge pinge astumiseks kasutatava madala pingega. | Mahustusvahemik: 500 kV kuni 2500 kV |
| Madala pingega lülitusseadmed | Levitada ja kaitsta väljuvaid madalapinge vooluringi. | Hinnatud vool: kuni 4000A |
| Juhtimis- ja kaitsesüsteem | Tööparameetrite jälgimiseks ja ohutusreaktsioonide automatiseerimiseks. | Kaitseklass: IP54 tolmu ja veekindluse jaoks |
Kuidas mõjutavad spetsifikatsioonid teie projekti tulemuslikkust
Ma ei saa seda piisavalt rõhutada: kurat on detailides. Olen konsulteerinud projektides, kus keskendumine ainult hinnasildile tõi kaasa seadme spetsifikatsioonide ja projekti tegelike vajaduste vahel kulukaid ebakõlasid. Jagame, kuidas need parameetrid peaksid teie otsust mõjutama.
Millist trafo mahu ja pinge suhet te tegelikult vajate
See on kõige põhilisem küsimus. Trafo maht (KVA -s) määrab, kui palju elektrilist koormust teieKasti tüüpi trafo alajaamsaab hakkama. Allamõõduline üksus kuumeneb enneaegselt üle ja ebaõnnestub, samas kui ülepaisutatud on kapitali raiskamine ja töötab ebaefektiivselt madala koormuse korral. Pingesuhe (nt 11kV/0,4 kV) peab vastama teie kohaliku ruudustiku saabuvale pakkumisele ja teie rajatise nõutavale jaotuspingele. Üksikasjalik koormuse analüüs ei ole soovitus; See on vajadus.
Miks peaksite hoolima IP -kaitse reitingust
Ingressi kaitse (IP) reiting, näiteks IP54 või IP55, annab teile teada, kui hästi korpuses tolmu ja niiskust sulgeb. Olen näinud rannikualadesse paigaldatud alajaamu, kus madal IP -reiting tõi kaasa kiire korrosiooni ja pidevaid elektrilisi rikkeid. Kui teie sait on tolmune, niiske või vihmaga kokku puutunud, on korpuse ja sisekomponentide kõrge IP-reiting pikaajalise usaldusväärsuse osas vaieldamatu.
Millised on teie saidi kriitilised mõõtmed ja kaal
A kompaktne olemusKasti tüüpi trafo alajaamon suur eelis, kuid peate kinnitama füüsilise jalajälje ja kaalu. Kas teie ettevalmistatud vundamendi tugi on see on piisav juurdepääs kohaletoimetamiseks ja paigaldamiseks. Need on praktilised küsimused, mida aitame oma klientidelLugao võimVastus müügieelses etapis, et vältida tarnimispäeval kulukaid üllatusi.
Erinevate lahenduste skaleeritavuse võrdlemiseks on siin spetsifikatsiooni tabel ühiste seeriate jaoksLugao võim.
| Mudelisari | Trafo mahtvahemik | Tüüpilised mõõtmed (lxwxh) | Algtaotlus |
|---|---|---|---|
| LGP-BT-kompakt | 500 KVA - 1000 KVA | 3600mm x 2200mm x 2400mm | Väikesed kaubanduskompleksid, elamurajoonid |
| LGP-BT-standard | 1000 KVA - 2000 KVA | 4500mm x 2600mm x 2600mm | Keskmised tööstuslikud taimed, suured kaubanduskeskused |
| LGP-BT-kõrge maht | 2000 KVA - 2500 KVA | 5500mm x 2800mm x 2800mm | Raske tööstus, suured infrastruktuuriprojektid |
Millised on kõige levinumad kasti tüüpi trafode alajaama KKK-d
Oma igapäevases töös kuulen sama nutikat, sondeerides ikka ja jälle küsimusi. Las ma pöördun siin kolme kõige sagedasema poole, tuginedes minu kahe aastakümne kogemusest.
Milline on kasti tüüpi trafo alajaama tüüpiline eluiga
See sõltub suuresti komponentide kvaliteedist, töökeskkonnast ja hooldusrežiimist. Hästi sisseehitatud ühik mainekalt tootjalt naguLugao võim, töötamine tavakeskkonnas ja põhihooldusega, võib usaldusväärselt kesta 20–25 aastat. Kõrgema spetsiifilise materjali, nagu roostevabast terasest korpused söövitava keskkonna jaoks, kasutades seda veelgi.
Kuidas erineb hooldus traditsioonilisest alajaamast
See on peamine eelis. A kompaktne ja integreeritud disainKasti tüüpi trafo alajaamtegelikult lihtsustab hooldust. Kuna kõik komponendid on koos ja mõeldud süsteemina töötamiseks, on rutiinsed kontrollid kiirem. Erinevate struktuuride vahel pole vaja liikuda. Kuid see nõuab tehnikuid, kes koolitaksid spetsiaalselt selle integreeritud seadme osas. Pakume igaühega põhjalikku dokumentatsiooni ja koolitustLugao võimÜksus, et tagada teie meeskond.
Kas seda saab kohandada konkreetse projekti vajaduste jaoks
Absoluutselt. Kuigi meil on standardmudeleid, siis moodsa tegelik jõudKasti tüüpi trafo alajaampeitub selle paindlikkuses. Olen jälginud kohandamist kõige jaoks, alates eriti laiaulatuslikele juurdepääsunõuetele ja spetsiaalsetele jahutussüsteemidele ekstreemseks kliimaks kuni integreeritud tuletõrjesüsteemide ja täiustatud kaugseire liidesteni. Peamine on partneriks tootjaga, kellel on insenerivõime selle elluviimiseks.
Kas olete valmis oma projekti jaoks õigeid komponente täpsustama
Valimine aKasti tüüpi trafo alajaamon midagi enamat kui lihtsalt toote ostmine; See investeerib teie võimu infrastruktuuri südamesse järgmise kahe aastakümne jooksul. Selle komponentide spetsifikatsioonid ei ole ainult lehel olevad numbrid - need on teie projekti tööaja, ohutuse ja kogumaksumuse otsesed määrajad. Üle kahekümne aasta on meeskond aadressilLugao võimon nende kriitiliste otsuste kaudu juhendanud selliseid spetsialiste, pakkudes mitte ainult seadmeid, vaid partnerlust, mis on üles ehitatud sügavatele tehnilistele teadmistele ja pühendumisele teie pikaajalisele edule.
Ärge jätke oma võimu usaldusväärsust juhuseni.Võtke meiega ühendusttänaTasuta, ebaharilike konsultatsioonide korral. Las meie eksperdid aitavad teil analüüsida oma laadimisnõudeid, saidi tingimusi ja tööeesmärke, et täpsustada täiuslikKasti tüüpi trafo alajaamTeie ainulaadsete vajaduste jaoks. Külastage meie veebisaiti või helistage meile otse vestluse alustamiseks.
