Mis on õliga sukeldatud trafo ja miks on see endiselt tänapäevaste elektrisüsteemide selgroog?

Oil sukeldatud trafodjääb ülemaailmsete elektriülekande- ja jaotussüsteemide nurgakiviks. Vaatamata kuivtüüpi ja nutikate trafode ilmumisele domineerivad õliga sukeldatud trafod kõrgepinge- ja suure võimsusega rakendustes tänu oma suurepärasele jahutustõhususele, isolatsioonivõimele ja pikale kasutuseale. See põhjalik juhend uurib õliga sukeldatud trafode tööd, nende põhikomponente, eeliseid, rakendusi, valikukriteeriume, hooldustavasid ja tulevikusuundumusi.

Sisukord

• 1. Mis on õliga sukeldatud trafo?
• 2. Kuidas õliga sukeldatud trafo töötab?
• 3. Õliga sukeltransformaatori põhikomponendid
• 4. Õliga sukeltransformaatorite eelised ja puudused
• 5. Õli sukeldatud vs kuivtrafod
• 6. Levinud rakendused ja tööstusharud
• 7. Kuidas valida õige õliga sukeldatud trafo
• 8. Hooldus-, ohutus- ja keskkonnakaalutlused
• 9. Õliga sukeldatud trafotehnoloogia tulevikusuundumused
• 10. Korduma kippuvad küsimused (KKK)

1. Mis on õliga sukeldatud trafo?

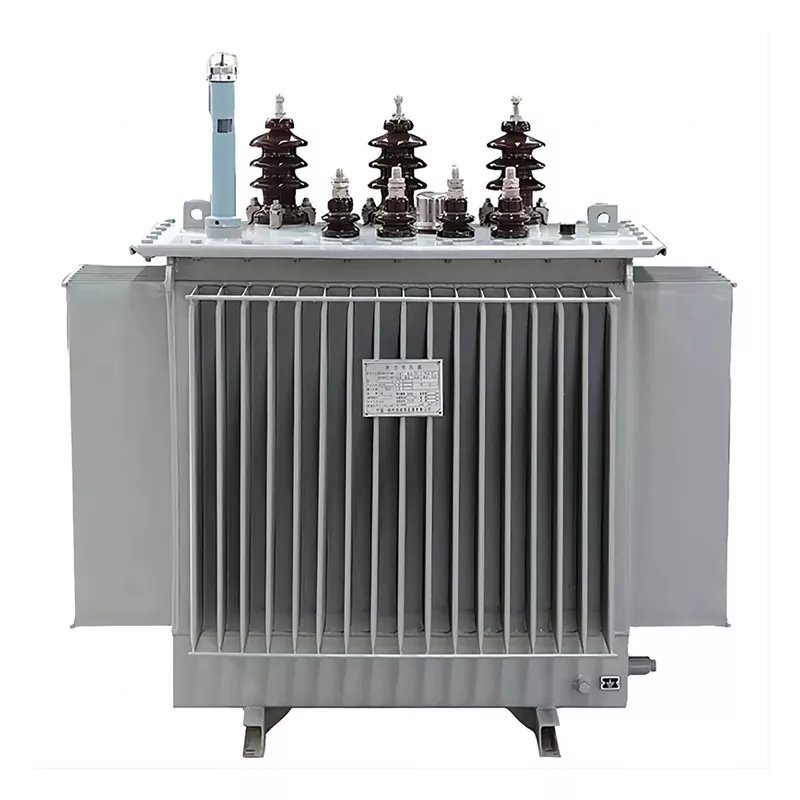

Anõliga sukeldatud trafoon elektritrafo tüüp, mille südamik ja mähised on täielikult sukeldatud isoleerõli, tavaliselt mineraalõli või keskkonnasõbraliku esterõli sisse. Õlil on kaks peamist eesmärki: elektriisolatsioon ja soojuse hajutamine.

Õliga sukeldatud trafosid kasutatakse laialdaselt elektrijaamades, ülekandealajaamades, tööstusrajatistes ja taastuvenergiaprojektides. Ettevõtetele meeldibLugao võimsustoodavad õliga sukeldatud trafosid, mis on loodud vastama rahvusvahelistele standarditele, nagu IEC, ANSI ja IEEE.

2. Kuidas õliga sukeldatud trafo töötab?

Õlitrafo tööpõhimõte põhineb elektromagnetilisel induktsioonil. Kui vahelduvvool liigub läbi primaarmähise, tekitab see trafo südamikus magnetvoo. See magnetvoog indutseerib sekundaarmähises pinge.

• Isolatsiooniõli neelab vasest ja südamikukadudest tekkivat soojust.
• Kuum õli tõuseb ja ringleb jahutuspindadele, näiteks radiaatoritele.
• Jahutatud õli naaseb südamikule ja mähistele, tagades stabiilse töö.

See loomulik või sunnitud õlitsirkulatsioon parandab märkimisväärselt termilist jõudlust, muutes õliga sukeldatud trafod ideaalseks suure koormuse ja kõrgepinge rakenduste jaoks.

3. Õliga sukeltransformaatori põhikomponendid

4. Õliga sukeltransformaatorite eelised ja puudused

Eelised

• Suurepärane jahutuse efektiivsus
• Kõrge dielektriline tugevus
• Pikk kasutusiga (25-40 aastat)
• Sobib kõrgepinge ja suure võimsusega
• Madalam töömüra

Puudused

• Õlilekke oht
• Tuleohutuse kaalutlused
• Kõrgemad hooldusnõuded võrreldes kuivtüüpi trafodega

5. Õli sukeldatud vs kuivtrafod

6. Levinud rakendused ja tööstusharud

• Jõuülekande ja jaotusalajaamad
• Taastuvenergia projektid (päikese- ja tuulepargid)
• Tööstuslikud tootmisettevõtted
• Kaevandus- ning nafta- ja gaasirajatised
• Linna- ja maapiirkondade võrguinfrastruktuur

Tootjad naguLugao võimsuspakkuda kohandatud õliga sukeldatud trafosid, mis on kohandatud konkreetsetele võrgunõuetele ja keskkonnatingimustele.

7. Kuidas valida õige õliga sukeldatud trafo

1. Määrake pinge ja võimsuse nõuded
2. Valige sobiv jahutusmeetod (ONAN, ONAF, OFAF)
3. Kaaluge isolatsiooniõli tüüpi
4. Kontrollige vastavust rahvusvahelistele standarditele
5. Hinnake tarnija kogemusi ja müügijärgset teenindust

8. Hooldus-, ohutus- ja keskkonnakaalutlused

• Regulaarne õli testimine (dielektriline tugevus, niiskusesisaldus)
• Visuaalne kontroll lekete ja korrosiooni suhtes
• Temperatuuri ja rõhu jälgimine
• Biolagunevate esterõlide kasutamine keskkonnamõju vähendamiseks

Kaasaegsed õliga sukeldatud trafod integreerivad nutikaid jälgimissüsteeme, et parandada töökindlust ja prognoositavat hooldust.

9. Õliga sukeldatud trafotehnoloogia tulevikusuundumused

Vaatamata kasvavale huvile kuiv- ja tahkistransformaatorite vastu, arenevad õlitrafod jätkuvalt. Peamised suundumused hõlmavad järgmist:

• Keskkonnasõbralikud isolatsioonivedelikud
• Digitaalne jälgimine ja IoT integratsioon
• Suurema efektiivsusega põhimaterjalid
• Kompaktsed ja modulaarsed konstruktsioonid

10. Korduma kippuvad küsimused (KKK)

Q1: Kui kaua õliga sukeldatud trafo kestab?

Nõuetekohase hoolduse korral võib õlitrafo töökindlalt töötada 30–40 aastat.

Q2: Kas õlisse sukeldatud trafoõli on ohtlik?

Traditsiooniline mineraalõli on tuleohtlik, kuid kaasaegsed estripõhised õlid parandavad oluliselt tuleohutust ja keskkonnamõju.

Q3: kas õliga sukeldatud trafosid saab kasutada siseruumides?

Tavaliselt paigaldatakse need välitingimustesse, kuid korralike tulekaitsemeetmetega on võimalik paigaldada siseruumidesse.

K4: Miks eelistatakse kõrgepinge jaoks õlitrafosid?

Kuna õli tagab õhuga võrreldes suurepärase isolatsiooni ja jahutuse, võimaldades stabiilset kõrgepingetööd.

Kokkuvõtteks võib öelda, et õliga sukeldatud trafod jäävad oma töökindluse, tõhususe ja kohanemisvõime tõttu ülemaailmse energiainfrastruktuuri oluliseks komponendiks. Olenemata sellest, kas uuendate alajaama, arendate taastuvenergia projekti või laiendate tööstusrajatist, tehke koostööd kogenud tootjatega, naguLugao võimsustagab pikaajalise toimimise ja vastavuse rahvusvahelistele standarditele.

Kui otsite kvaliteetseid õliga sukeldatud trafolahendusi, mis on kohandatud teie projekti vajadustele,võtke meiega ühendusttäna, et arutada spetsifikatsioone, hindu ja tehnilist tuge.
