Artikli kokkuvõte: Oil sukeldatud trafodon tänapäeva elektrisüsteemides kriitilised komponendid – neid kasutatakse elektrivõrkude, tööstusrajatiste ja infrastruktuuriprojektide vahel usaldusväärseks ülekandmiseks. Selles sügavas sukeldumises uurime nende disaini, funktsioone, jõudluse eeliseid, levinumaid rakendusi, tehnoloogiate võrdlusi, paigaldamise kaalutlusi ja praktilisi KKK-sid.
📌 Sisukord
- Mis on õlisse sukeldatud trafo?
- Kuidas õliga sukeldatud trafod töötavad
- Peamised eelised ja funktsioonid
- Tüüpilised rakendused
- Õli sukeldatud vs kuivtüüpi trafod
- Disain ja tehnilised andmed
- Paigaldus- ja hooldusnõuanded
- KKK

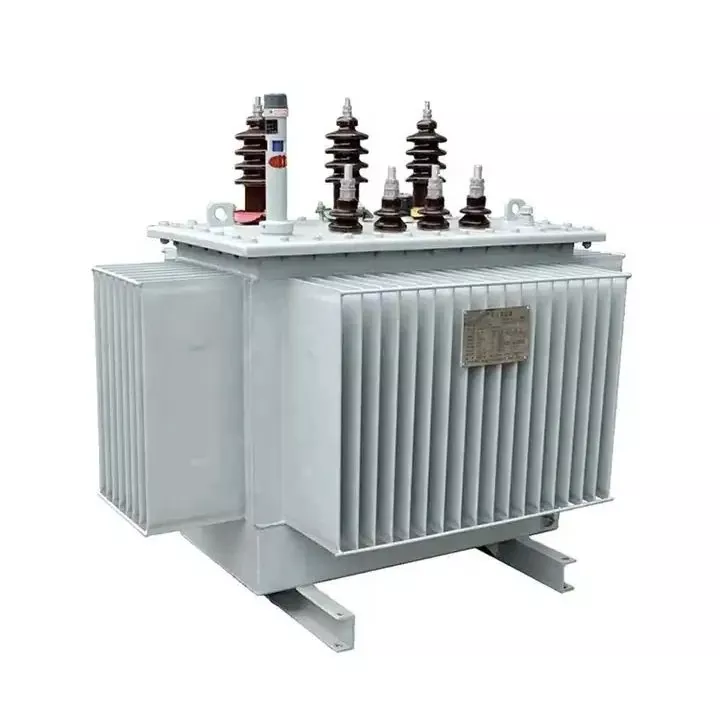

Mis on õlisse sukeldatud trafo?
Anõliga sukeldatud trafoon elektritrafo, mille südamiku ja mähiste jahutamiseks ja isoleerimiseks kasutatakse kvaliteetset isolatsiooniõli. See disain võimaldab tõhusalt tõsta või alandada pingeid jõuülekande- ja jaotusvõrkudes, hajutades samal ajal soojust ja pakkudes elektrikaitset.
Juhtivatele tootjatele meeldibLugaospetsialiseerunud nende trafode projekteerimisele ja tootmisele, et need vastaksid rahvusvahelistele standarditele ja projektinõuetele, tagades ühtlase jõudluse isegi pideva koormuse tingimustes.
Kuidas õliga sukeldatud trafod töötavad
Erinevalt kuivtüüpi trafodest sisaldavad õliga sukeldatud trafod isolatsiooniõliga täidetud suletud paaki, mis ümbritseb südamikku ja mähist. Õli täidab kahte peamist rolli:
- Jahutus:Soojuse neelamine ja hajutamine loomuliku konvektsiooni ja väliste radiaatorite kaudu.
- Isolatsioon:Tagab suurepärase dielektrilise tugevuse, et vältida elektrilisi rikkeid.
Kui elektrivool liigub läbi trafo mähiste, tekib soojus. Õli neelab selle soojuse ja viib selle konvektsiooni teel pinnale, kus see hajub keskkonda. See tõhus jahutus võimaldab õliga sukeldatud trafodel töötada suurel koormusel ilma ülekuumenemiseta.
Peamised eelised ja funktsioonid
| Funktsioon | Kirjeldus |
|---|---|
| Tõhus jahutus | Õlikeskkond neelab soojust ja soodustab püsivat temperatuuri reguleerimist. |
| Täiustatud isolatsioon | Õli tagab kõrge dielektrilise tugevuse, et vältida sisemist kaare teket. |
| Pikk kasutusiga | Tugev disain vähendab kulumist ja pikendab tööiga. |
| Usaldusväärne koormuse all | Käsitleb lühiajalisi ülekoormusi minimaalse jõudluskaoga. |
| Kohandatav karmide keskkondadega | Stabiilne töö kõrge temperatuuriga, tolmustes ja niisketes ruumides. |
Kuna õli toimib nii jahutusvedelikuna kui ka isolatsioonikeskkonnana, tagavad need trafod suurepärase soojusjuhtimise, säilitades samal ajal töö terviklikkuse aastakümnete jooksul.
Tüüpilised rakendused
Õliga sukeldatud trafosid kasutatakse paljudes sektorites, sealhulgas:
- Linna ja maa elektrivõrgu uuendamine
- Edastus- ja jaotusvõrkude alajaamad
- Metallurgia-, kaevandus- ja keemiatööstuse tehased
- Infrastruktuur ja tööstuspargid
- Äri- ja elamute toitesüsteemid
NäiteksLugaoõliga sukeldatud trafosid on edukalt kasutusele võetud alajaamades ja linnade toitevõrkudes üle maailma.
Õli sukeldatud vs kuivtüüpi trafod
Oluline on mõista, kuidas õliga sukeldatud trafod on võrreldavad õhkjahutusega alternatiividega:
| Aspekt | Õli sukeldatud | Kuiv tüüp |
|---|---|---|
| Jahutusefektiivsus | Suurepärane | Mõõdukas |
| Eluiga | 25-30+ aastat | 15-20 aastat |
| Ülekoormuse käsitsemine | Kõrge | Piiratud |
| Hooldus | Nõuab regulaarset õlikontrolli | Vähem hooldust |
| Ohutus | Nõuab tulekaitset | Mittesüttiv |
Õliga sukeldatud trafod pakuvad sageli suuremat jõudlust ja pikemat eluiga, kuid nende õlikeskkond nõuab hoolikat käsitsemist ja keskkonnaohutuse kaalutlusi.
Disain ja tehnilised andmed
Siin on mõned õlitrafode tüüpilised tehnilised parameetrid:
- Nimivõimsus: 50kVA–50 000kVA
- Nimipinge: 6kV / 10kV / 20kV / 35kV / 110kV
- Jahutustüüp: ONAN / ONAF
- Sagedus: 50Hz / 60Hz
- Standardid: IEC, GB, CE, CCC
Need spetsifikatsioonid kajastavad tööstusharu levinud tavasid ja tõstavad esile turul saadaolevate konfiguratsioonide valikut.
Paigaldus- ja hooldusnõuanded
- Tagada nõuetekohane tuleohutuse infrastruktuur, kus on paigaldatud õlitrafod, sealhulgas kaitseaugud ja tulemüürid.
- Kontrollige regulaarselt õli kvaliteeti (nt dielektrilist tugevust, niiskusesisaldust).
- Tehke ennetav hooldus, et jälgida õli lagunemist ja soojuse hajumist.
- Paigaldamisel järgige rahvusvahelisi standardeid ja kohalikke regulatiivseid nõudeid.
Õige paigaldus ja hooldus on eluea maksimeerimiseks ja ohutu töö tagamiseks hädavajalikud.
Korduma kippuvad küsimused
Mis muudab õliga sukeldatud trafod tõhusamaks?
Jahutusõli aitab vähendada termilist pinget ja võimsuskadusid, võimaldades trafodel tõhusalt töötada suurematel koormustel.
Kas õliga sukeldatud trafod on ohutud?
Jah, kuid nende õlikeskkond on tuleohtlik, seega peavad paigaldised hõlmama tuleohutusmeetmeid ja nõuetekohast isolatsiooni planeerimist.
Kui kaua õliga sukeldatud trafod kestavad?
Nõuetekohase hoolduse korral võivad need trafod kesta 25 aastat või kauem, olenevalt koormusest ja keskkonnatingimustest.
Kas õlitrafosid saab kasutada välitingimustes?
Jah, need paigaldatakse sageli välisalajaamadesse, eeldusel, et need on paigutatud kaitseümbrisesse ja jälgitakse õliseisundit.
Järeldus: Õlitrafod on võimsad, tõhusad ja usaldusväärsed kaasaegsete elektrivõrkude tööhobused. Alates soojusjuhtimisest kuni pikaajalise stabiilsuseni – nende disain võimaldab neil toetada suurt hulka elektritaristuid kogu maailmas.
