Jaotusseadmed on iga kaasaegse elektrisüsteemi selgroog. Elektrijaama generaatori klemmidest kuni ärihoone viimase jaotuskilbini täidab jaotusseade olulisi lülitus-, kaitse-, isoleerimis- ja jälgimisfunktsioone, mis hoiavad elektrivoolu ohutult ja usaldusväärselt. Ilma selleta poleks võimalik elektrivõrkude kontrollitud toimimine ega ka ohutu rikkehaldus.
Kuna globaalne elektrinõudlus kasvab, elektrivõrgud muutuvad keerukamaks ja taastuvate energiaallikate integreerimine kiireneb, muutuvad jaotusseadmetele esitatavad nõuded kiiresti. Kõrgemad lühisekindluse reitingud, nutikam kaitse koordineerimine, digitaalse seire integreerimine ja rangemad keskkonnategevuse standardid kujundavad ümber kommunaalteenuste, tööstusettevõtete ja infrastruktuuri arendajate nõudeid kogu maailmas.
See valge raamat annab põhjaliku ülevaate lülitusseadmete tehnoloogiast pingeklasside lõikes - alates madalpinge jaotusseadmetest kuni keskpinge rõngaspeaseadmete ja kõrgepinge metalliga suletud lülitusseadmeteni. See hõlmab iga tootekategooria aluseks olevaid tehnilisi põhimõtteid, peamisi jõudlusparameetreid ja standardeid, mis reguleerivad spetsifikatsiooni, esmaseid rakendusvaldkondi ja struktureeritud hankemetoodikat, mis juhib tehnoloogia valikuotsuseid.
Lugao Power Co., Ltd. on juhtiv Hiinas asuv jaotusseadmete täieliku pingevahemiku tootja, kes pakub IEC, ANSI ja IEEE standardite järgi sertifitseeritud tooteid, millel on OEM-i võimalus, tugev kohandatud inseneri tugi ja ulatuslik ülemaailmne ekspordikogemus. See dokument tutvustab ka Lugao Poweri tooteportfelli, tootmisvõimalusi ja konkurentsivõimelist positsiooni ülemaailmsete jaotusseadmete projektide usaldusväärse tarnepartnerina.
Ülemaailmne paigaldatud elektritootmisvõimsus ületas 2024. aastal 9000 GW ja kasvab jätkuvalt ligikaudu 3% aastas. Iga selle võimsuse vatt – olgu see siis söe, gaasi, tuumaenergia, hüdro-, päikese- või tuuleenergia poolt toodetud – peab generaatorist tarbijani jõudmisel mitu korda läbima jaotusseadmeid. Selle lülitusseadmete infrastruktuuri usaldusväärne ja ohutu töö ei ole pelgalt insenertehniline kaalutlus; see on kaasaegse ühiskonna toimimise eeldus.
Juurdepääs elektrile, võrgu töökindlus ja infrastruktuuri laienemise kiirus on majandusliku konkurentsivõime kriitilised tegurid. Jaotusseadmete riketest põhjustatud elektrikatkestused maksavad tööstusmajandusele igal aastal miljardeid dollareid tootmiskaotuse ja kahjustatud seadmete tõttu. Seevastu hästi kavandatud ja korralikult hooldatud jaotussüsteemid võimaldavad kõrge kättesaadavusega võrke, mis on aluseks kõigele alates haiglatoimingutest kuni pooljuhtide valmistamise ja andmekeskuse teenusteni.
Ülemaailmse lülitusseadmete turu väärtuseks hinnati 2023. aastal ligikaudu 127 miljardit USA dollarit ja prognooside kohaselt kasvab CAGR aastaks 2030 6,8–7,9%, ulatudes hinnanguliselt 200–215 miljardi dollarini. Peamised kasvumootorid on järgmised:
| Piirkond | 2023 (B USD) | 2030F (B USD) | CAGR | Peamine draiver |
| Aasia ja Vaikse ookeani piirkond | 52,4 USD | 87,6 USD | 7,6% | Industrialiseerimine |
| Euroopas | 28,1 USD | 44,8 USD | 6,9% | Võrgu uuendamine, SF₆ järkjärguline lõpetamine |
| Põhja-Ameerika | 24,6 USD | 39,4 USD | 7,0% | Vananemine infra, RE väljaehitamine |
| Lähis-Ida ja Aafrika | 12,3 USD | 22,1 USD | 8,7% | Elektrifitseerimine |
| Ladina-Ameerika | 9,6 USD | 15,7 USD | 7,2% | Võrgu laiendamine |
Tabel 1 – ülemaailmne lülitusseadmete turg piirkondade kaupa, 2023–2030 (soovituslik)
Mõiste "lülitusseadmed" viitab ühiselt elektrilahutuslülitite, kaitsmete, kaitselülitite ja nendega seotud juhtimis-, kaitse-, mõõtmis- ja seireseadmete kombinatsioonile, mis on kokku pandud koordineeritud integreeritud süsteemina. Jaotusseade juhib, kaitseb ja isoleerib elektriseadmeid elektrisüsteemides. See on liides toitevõrgu ja selle teenindatavate koormuste vahel ning kaitse- ja juhtimisskeemide jõustamismehhanism, mis hoiab võrku.
Jaotusseadmete koost võib ulatuda füüsiliselt ühest madalpinge jaotuskilbist, mis võtab enda alla paarsada millimeetrit seinapinda, kuni gaasiisolatsiooniga kõrgepingealajaamani, mille pindala on tuhandeid ruutmeetreid. Vaatamata sellele skaalavahemikule täidavad kõik lülitusseadmed samu põhifunktsioone.
| Funktsioon | Kirjeldus ja tähtsus |
| Vahetamine | Elektriahelate tegemine ja katkestamine tavalistes töötingimustes. Võimaldab planeeritud võrgu ümberkonfigureerimist, koormuse ülekandmist ja seadmete isoleerimist hoolduseks. |
| Kaitse | Ebanormaalsete tingimuste (liigvoolud, lühised, maandusrikked, pinge kõrvalekalded) tuvastamine ja kiire voolukatkestuse algatamine, et piirata seadmete kahjustusi ja vältida kaskaadrikkeid. |
| Isolatsioon | Tõestatud, nähtava ja ohutu elektrikatkestuse loomine vooluringis, mis võimaldab töötajatel töötada pingevaba seadmega, ilma et tekiks tahtmatu uuesti pingestamise oht. |
| Mõõtmine ja mõõtmine | Pinge, voolu, võimsuse, energia, võimsusteguri ja harmooniliste mõõtmine arveldamiseks, jälgimiseks, koormuse juhtimiseks ja toitekvaliteedi hindamiseks. |
| Järelevalve ja kontroll | Ahela oleku, häiretingimuste ja seadmete seisundi kohaliku ja kaugnähtava pakkumine; kauglülitustoimingute võimaldamine SCADA või alajaama automatiseerimissüsteemide kaudu. |
Tabel 2 – lülitusseadmete viis põhifunktsiooni
Jaotusseadmete kõige kriitilisem ja tehniliselt nõudlikum funktsioon on rikkevoolu katkestus. Kui elektrisüsteemis tekib lühis, võivad tõrkevoolud mõne millisekundi jooksul jõuda 10–50-kordseni normaalsest töövoolust. Kui neid rikkevoolusid kiiresti ei katkestata, põhjustavad need kaablite, trafode ja muude seadmete katastroofilisi termilisi ja mehaanilisi kahjustusi.
Kaitselüliti – lülitusseadmestiku esmane katkestusseade – peab sooritama kiires järjestuses kolm toimingut: tuvastama rikke (seotud kaitsereleede kaudu), eraldama elektrikontaktid ja kustutama eralduskontaktide vahele tekkiva kaare. Kaare kustutusmehhanism on erinevate kaitselülitite tehnoloogiate peamine erinevus ja seda käsitletakse üksikasjalikult 7. peatükis.
Jaotusseadmete kõige põhilisem klassifikatsioon on pingetaseme järgi, millel see töötab. Pingetase määrab nõutavad isolatsioonivahed, kaare energiatasemed, seadmete mõõtmed ja kohaldatavad standardid. Tööstusharu standardne pinge klassifikatsioon on järgmine:
| Pinge klass | Pinge vahemik | Tüüpilised rakendused | Peamised standardid |
| Madalpinge (LV) | Kuni 1000 V AC | Hoonejaotus, mootori juhtimine, tööstuspaneelid | IEC 61439, IEC 60947, UL 508A |
| Keskpinge (MV) | 1 kV – 52 kV | Primaarjaotus, tööstusvarustus, RE projektid | IEC 62271-100 / -200 / -202 |
| Kõrgepinge (HV) | 52 kV – 800 kV | Ülekandealajaamad, võrguühendused | IEC 62271-100 / -203, IEEE C37 |
| Ülikõrgepinge (UHV) | Üle 800 kV | Pikamaa HVDC/HVAC ülekande selgroog | IEC 62271 (spetsiaalne) |
Tabel 3 – lülitusseadmete klassifikatsioon pingetaseme järgi
Märkus."Keskpinge" ja "kõrgepinge" määratlused erinevad standardiasutuste ja piirkondlike konventsioonide lõikes. IEC terminoloogias hõlmab HV kõiki pingeid üle 1 kV, eristades veel "kõrgepinget" (1–52 kV, mida praktikud mõnikord kutsuvad ka MV) ja "ülikõrge pinget" (EHV) üle 52 kV. Selles valges raamatus kasutatakse praktiseerija tava: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Lisaks pingetasemele liigitatakse lülitusseadmeid ka mitme muu olulise mõõtme järgi:
| Mõõtmed | Kategooriad |
| Isolatsiooni keskmine | Õhuisolatsiooniga (AIS), gaasiisolatsiooniga SF₆ (GIS), vaakum, õli (pärand), tahke dielektrik |
| Korpuse tüüp | Metallist suletud, metallkattega, korpuse tüüpi, avatud tüüpi (väljas) |
| Keskmise katkestamine | Õhkpuhastus, õli, vaakum, SF₆, CO₂ / puhas õhk (eralduv) |
| Siseruumides / väljas | Siseruumides kasutatavad jaotusseadmed (kontrollitud keskkond); Välisjaotusseade (ilmastikukindel konstruktsioon) |
| Fikseeritud / väljavõetav | Fikseeritud paigaldisega kaitselülitid (madalam hind, väiksem paindlikkus) vs väljatõmmatavad/väljatõmmatavad kaitselülitid (lihtsam hooldus, kuumvahetus) |
Tabel 4 – lülitusseadmete klassifitseerimise täiendavad mõõtmed
Madalpinge jaotusseadmed töötavad süsteemipingel kuni 1000 V AC (või 1500 V DC), kattes lõpptarbijatele elektrijaotuse viimase etapi. LV-jaotusseadmeid on ühikute arvu järgi kõigis jaotusseadmete kategooriates kõige arvukam – sõna otseses mõttes on maailmas paigaldatud miljardeid seadmeid elu-, äri- ja tööstushoonetesse, andmekeskustesse, haiglatesse ja tootmisrajatistesse. Vaatamata madalamale pingetasemele ei ole madalpinge jaotusseade lihtne; kaasaegsed madalpingesüsteemid peavad haldama suuri rikkevoolusid, keerulisi harmoonilisi keskkondi, ühendatud koormuste suurt tihedust ning üha keerukamaid toitekvaliteedi ja energiahalduse nõudeid.
Standardneis IEC 61439 määratletud madalpinge lülitus- ja juhtseadiste komplekt (LVSCA) sisaldab tavaliselt järgmisi funktsionaalseid komponente:

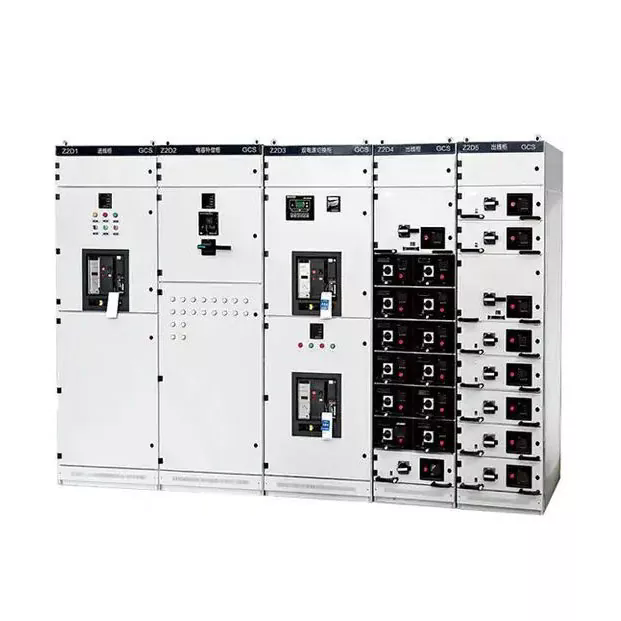

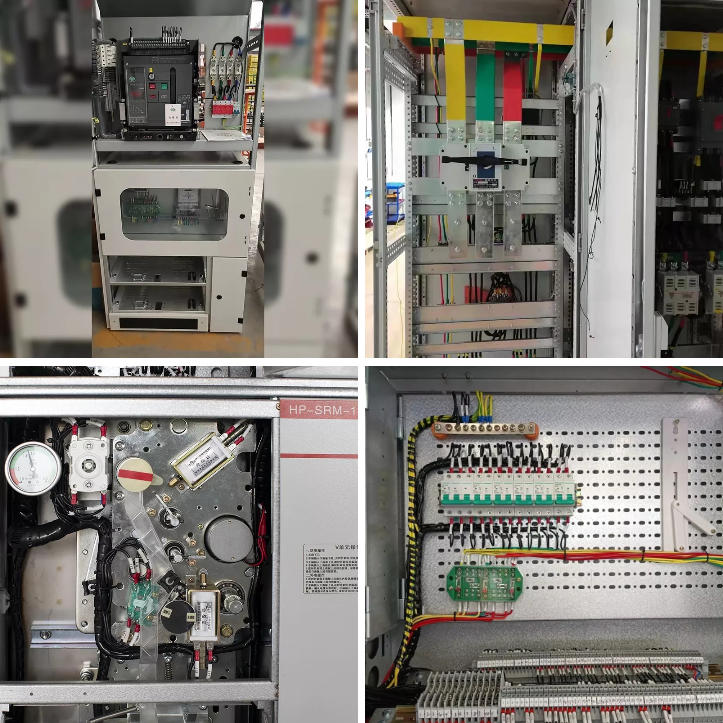

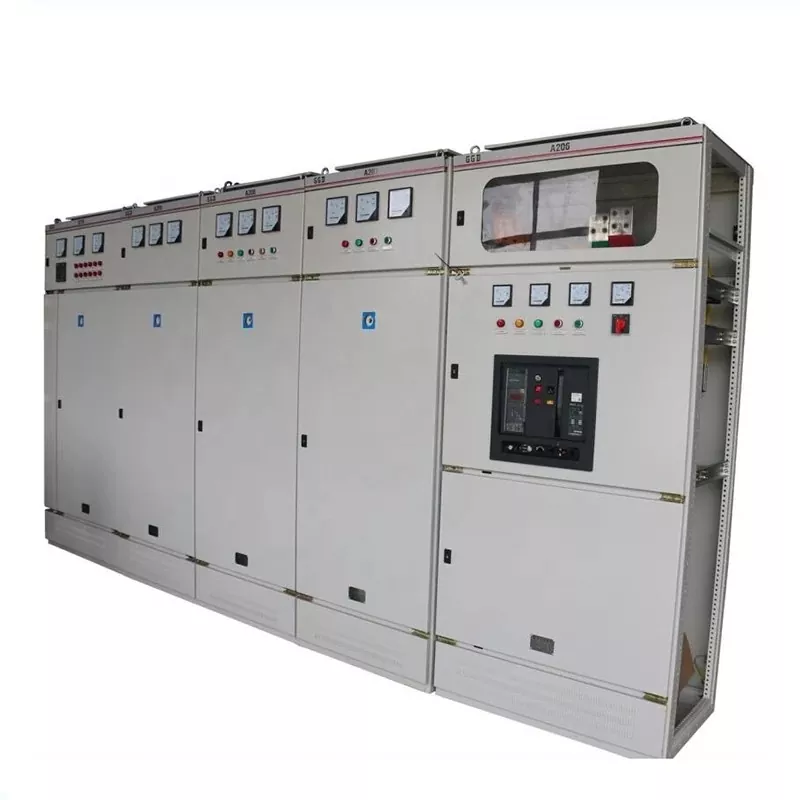

Joonis 1 – madalpinge peajaotusjaotusseade
Standardne IEC 61439 määratleb mitut tüüpi madalpinge lülitus- ja juhtseadmete komplekte (LVSCA) nende konstruktsiooni ja funktsionaalsete omaduste põhjal:
| Parameeter | Kirjeldus ja tüüpilised väärtused |
| Nimipinge (Ue) | Koostu tööpinge. Üldised väärtused: 230/400 V, 400/690 V, 1000 V. |
| Nimivool (in) | Maksimaalne pidev vool, mida koost suudab kanda ilma temperatuuripiiranguid ületamata. Vahemik: 63 A kuni 6300 A. |
| Lühise vastupidavus (Icw) | Tipp- ja lühiajaline vastupidavus voolule. Tüüpilised väärtused: 25 kA, 50 kA, 80 kA (1 s või 3 s). |
| Katkestusvõime (Icu / Ics) | Kaitselülitite ülim (Icu) ja teenindus (Ics) lühise katkestusvõime. Peab ületama maksimaalset võimalikku rikkevoolu paigalduskohas. |
| Kaitseaste (IP) | IP3X minimaalne siseruumides tööstusele; IP54 või IP65 välistingimustes või karmides keskkondades vastavalt standardile IEC 60529. |
| Sisemise eraldamise vorm | IEC 61439 vormid 1–4b määratlevad funktsionaalsete üksuste ja siinide vahelise eraldatuse. Kõrgemad vormid parandavad ohutust ja vead. |
Tabel 5 – Võti madalpingelülitusseadmete tehnilised parameetrid
Keskpinge jaotusseadmed töötavad vahemikus 1 kV kuni 52 kV ja esindavad elektrijaotusvõrkude esmast lülitus- ja kaitsetaset. Seda leidub hulgiülekande alajaamade sekundaarsetes klemmides, primaarjaotusalajaamades, suurtes tööstusrajatistes, taastuvenergiajaamade liitumispunktides ja kast-tüüpi trafo alajaamades. MV jaotusseade määrab jaotusvõrgu rikke kõrvaldamise kiiruse, kaitse selektiivsuse ja tööpaindlikkuse.
MV segmendis toimub kõigi jaotusseadmete kategooria kõige olulisem tehnoloogiline ümberkujundamine, mille põhjuseks on SF₆ gaasi järkjärguline kasutuselt kõrvaldamine, digitaalse kaitse ja seire integreerimine ning arukate võrguarhitektuuride nõuded.
| Ehitustüüp | Omadused ja rakendused |
| Metallsulguriga lülitusseade | Kõik pinge all olevad osad on suletud maandatud metallkorpusesse, eraldi sektsioonidega siinide, lülitusseadmete ja kaabliühenduste jaoks. Kaasaegsete siseruumides kasutatavate MV-paigaldiste standard (IEC 62271-200). |
| Metallkattega lülitusseade | Alamkategooria täielike metalltõketega kõigi pinge all olevate osade ja sektsioonide vahel. Kõrgeim sisemiste rikete ohjeldamise tase (IEC 62271-200 LSC2B). |
| Kabiini tüüpi lülitusseadmed | Mittekaarekindlad kabiinipaneelid, mis on kokku pandud rivistusse. Ökonoomsem, kuid väiksema kaare veaga. |
| Gaasisolatsiooniga lülitusseade (GIS) | Kõik pinge all olevad osad on suletud suletud SF₆-täidetud või alternatiivse gaasiga korpusesse. Väga kompaktne, sobib väikese ruumiga paigaldusteks. |
| Õhuisolatsiooniga lülitusseade (AIS) | Kasutab õhuisolatsiooni metallkarpides või avatud konstruktsioonides. Suurem jalajälg, kuid lihtsam ja kulutõhusam. |
Ring Main Unit (RMU) on kompaktne, tehases suletud keskpinge jaotusseade, mis on mõeldud ringtoite jaotusvõrkudele – linna ja linnalähi keskpingekaablisüsteemide standardtopoloogia. RMU-l on tavaliselt kaks rõngassööturi lüliti asendit ja üks või mitu trafosööturi asendit koos kaitseseadmetega.
Joonis 2 – Ringi põhiseade (RMU): jaotusvõrkude kompaktne MV jaotusseade
RMU-d on saadaval kahes peamises isolatsioonivariandis:
| Tehnoloogia | Tööpõhimõte | Peamised eelised | Piirangud |
| Vaakum CB | Kaar kustutatud kõrgvaakumiga katkestuspudelis | Pikk kasutusiga (>10 000 toimingut), gaasivaba, kompaktne, vähe hooldust vajav | Piiratud kuni ≤52 kV |
| SF₆ CB | Gaasivool kustutab kaare rõhu all olevas kambris | Suur katkestusvõime, suurepärane isolatsioon, kompaktne | Kõrge GWP (~23 500), keskkonnaprobleemid, vajalik gaasiseire |
| Air-Blast CB | Kõrgsurveõhk kustutab kaare | Ei sisalda ohtlikku gaasi, sobib kasutamiseks välitingimustes | Suur suurus, palju hooldust, suures osas vananenud |
Tabel 6 – MV vooluahela kaitselülitite tehnoloogia võrdlus
| Parameeter | Tüüpiline vahemik / väärtused |
| Nimipinge | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Tavaline nimivool | 630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A, 4000 A |
| Lühise katkestusvool | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Lühiajaline vastupidavus | Tavaliselt 1 s või 3 s nimilühisvoolu korral |
| Pikseimpulsi taluvus (LIWV) | 60 kV (klass 7,2 kV) kuni 250 kV (klass 52 kV), vastavalt standardile IEC 62271-1 |
| Töömehhanism | Vedruga laetud mootor (standardne); käsitsi või solenoidi valikud |
| Kohaldatav standard | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabel 7 — MV lülitusseadmete tehnilised kirjeldused
Kõrgepinge jaotusseadmed töötavad süsteemi pingetel üle 52 kV, tavaliselt kasutatavate pingetega 72,5 kV, 145 kV, 245 kV, 420 kV ja 550 kV. Need seadmed moodustavad hulgiülekandevõrgu kriitilise lülitus- ja kaitseinfrastruktuuri – elektrisüsteemi kõrgeima energiataseme, mis vastutab suurte elektrienergia koguste transportimise eest pikkadel vahemaadel tootmiskeskuste ja piirkondlike koormuskeskuste vahel.
Kõrgpinge jaotusseadmete rikke tagajärjed on rasked: üksainus rikkis kaitselüliti suures 220 kV ülekandealajaamas võib katkestada sadu megavateid tootmist või koormust. Seadmete kahjustused kõrgepingetaseme rikkevooludest võivad olla katastroofilised ja kulukad. See kontekst selgitab äärmiselt nõudlikke jõudlus- ja rangeid testimisnõudeid, millele HV-jaotusseadmed peavad vastama.
AIS-tehnoloogias paigaldatakse kõrgepingelülitusseadmete komponendid - kaitselülitid, lahklülitid, maanduslülitid, instrumenditrafod - vabaõhukonstruktsioonidesse, kus õhk isoleerib pingestatud osade ja maanduse vahel. AIS-alajaamad on olnud ülekandetaseme vahetamise standard aastakümneid ning on lihtsuse, madalamate kulude ning hoolduse ja kontrollimise lihtsuse tõttu endiselt levinud kogu maailmas.
AIS-alajaamad vajavad ohutuskauguse säilitamiseks märkimisväärset maa-ala. Tüüpiline 220 kV AIS-alajaam võib vajada 1–3 hektarit, faaside ja maanduse vahel on mitu meetrit vahet.
GIS-tehnoloogias on kõik pinge all olevad komponendid suletud, SF₆-gaasiga täidetud silindrilistes alumiiniumkorpustes. SF₆ suurepärased dielektrilised omadused võimaldavad faaside ja faaside vahelist vahekaugust drastiliselt vähendada, vähendades alajaama jalajälge 10–15%-ni samaväärsest AIS-i pindalast.
GIS-i eelistatakse piiratud ruumiga keskkondades, nagu linna-maa-alused alajaamad, avamereplatvormid, kõrgmäestikualad ja tugevalt saastunud tööstuspiirkonnad.
Joonis 3 – kõrgepinge gaasiisolatsiooniga lülitusseadmete (GIS) ülekandealajaam
Hübriidlülitusseade ühendab mitu põhifunktsiooni (kaitselüliti, lahklüliti, maanduslüliti, voolutrafo) ühte kompaktsesse SF₆-täidetud moodulisse. See võimaldab vahepealset jalajälje vähendamist AIS-i ja GIS-i vahel, kusjuures nende kahe vahel kulub. HGIS-i kasutatakse üha enam mahajäetud väljade laiendamisel ja võimsuse suurendamisel, kus täielik GIS on kulutõhus.
SF₆ puffer-tüüpi või iseliikuv kaitselüliti on domineeriv HV tehnoloogia. Kontakti geomeetria ja kaare juhtimise täiustused vähendavad tööenergiat, võimaldades suurte hüdrauliliste/pneumaatiliste ajamite asemel töökindlaid vedruga käitatavaid mehhanisme. Kõrgvoolu etapiviisilised SF₆ alternatiivid (CO₂/O2 segud, vaakumkatkestid) on endiselt uurimisel ning alates 2026. aastast on nende kasutamine piiratud.
| Parameeter | Lugao HV lülitusseadme spetsifikatsioon |
| Pinge vahemik | 3600 V – 40500 V (vastab IEC 62271-1 pingeklassi määratlustele) |
| Tavaline nimivool | Kuni 4000 A |
| Lühise vastupidavus | Kuni 50 kA (1 s lühiajaline vastupidavus) |
| Korpuse tüüp | Täielikult isoleeritud metalliga suletud kapp; sise- ja väliskonfiguratsioonid |
| Isolatsiooni keskmine | Õhuisolatsiooniga (AIS) / Solid-isolated; Saadaval on SF₆ konfiguratsioonid |
| Standardneite järgimine | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 seeria |
| Sertifikaadid | CE, ISO, CCC; Kolmanda osapoole tüübitestitud |
Tabel 8 – Lugao Power HV lülitusseadme tehnilised kirjeldused
Kui kaitselüliti kontaktid eralduvad koormuse või rikkevoolu all, säilitab elektrienergia kontaktide vahel plasmakaare. Temperatuurid ulatuvad 5000–20 000 K-ni, kandes täielikku rikkevoolu kuni kustutamiseni. Kaitselüliti kaarekustutusvõime – katkestuskiirus loomuliku voolu nulli juures – määrab maksimaalse katkestatava rikkevoolu (katkestusvõime) ja energia läbilaskevõime.
Katkestavad kandjad, kontaktide geomeetria ja töömehhanismi konstruktsioon määravad kaitselüliti jõudluse ja hooldusnõuded.
| Keskmine | Pinge vahemik | Läbimurdev jõudlus | Keskkonnamõju | Hooldus | Trend |
| Vaakum | LV – 52 kV | Suurepärane | Mitte ühtegi | Väga madal | Kasvav |
| SF₆ gaas | MV – HV | Suurepärane | GWP 23 500 ⚠ | Madal (suletud) | Reguleeritud ↓ |
| Õhk (ACB) | LV | Hea | Mitte ühtegi | Mõõdukas | Stabiilne |
| Õli (lahtiselt) | MV (pärand) | Hea | Tulekahju oht | Kõrge | Pärand ↓ |
| CO₂ segu | MV–HV (arendaja) | Tekkiv | GWP ~1 | TBD | Teadus- ja arendustegevuse etapp |
Tabel 9 – kaare summutava kandja võrdlus lülitusseadmete kategooriate lõikes
ELi f-gaaside määrusega (EL 2024/573) kaotatakse alates 2030. aastast SF₆ uutes keskpingeseadmetes. Teised piirkonnad võtavad vastu sarnased eeskirjad. Tööstuse vastused hõlmavad järgmist:
⚠ HANKE MÄRKUS
20–30-aastase elueaga projektide puhul väldib SF₆-vaba tehnoloogia määramine varajase asendamise kulud. Lugao Poweri vaakum ja tahke isolatsiooniga MV lülitusseade pakub nõuetele vastavaid tulevikukindlaid alternatiive. Optimaalsete SF₆-vabade lahenduste leidmiseks kasutage Lugao inseneritööd.
| Parameeter | Määratlus ja tähtsus |
| Nimipinge (Ur) | Kõrgeim süsteemipinge, mille jaotusseade suudab pidevalt töötada. Paigaldamisel peab ületama maksimaalset tööpinget. |
| Nimetatud lühise katkestusvool (ISc) | Maksimaalne rikkevool, mida kaitselüliti saab usaldusväärselt katkestada. Peab ületama võimaliku süsteemi rikkevoolu. |
| Nimetatud lühiajaline vastupidavus (Icw) | Maksimaalne voolutugevus jaotusseade suudab kanda kindlaksmääratud aja (1 s või 3 s) ilma konstruktsioonikahjustusteta. |
| Tavaline nimivool (Ir) | Maksimaalne pidev koormusvool termilistes piirides koos koormuse kasvu varuga. |
| Isolatsioonitasemed (LIWV / SIWV) | Välkimpulsi vastupidavus ja lülitusimpulsi vastupidavuspinged. Peab kooskõlastama liigpingekaitsega. |
| Sisekaare klassifikatsioon (IAC) | IEC 62271-200 kategooriad (A, B, AB) määratlevad sisemise kaare rikete ohutu hoidmise. |
| Teenuse järjepidevuse kaotus (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B kategooriad määravad, kas külgnevad lahtrid jäävad hoolduse ajal pingesse. |
Tabel 10 – kriitilised lülitusseadmete tehnilised parameetrid
| Standardne | Keha | Ulatus |
| IEC 62271-1 | IEC | Kõrgpinge lülitus- ja juhtseadmete ühised spetsifikatsioonid — kõik pingeklassid. |
| IEC 62271-100 | IEC | Vahelduvvoolu kaitselülitid — esmane MV/HV CB standard. |
| IEC 62271-200 | IEC | Vahelduvvoolu metallsulguriga jaotusseadmed 1 kV–52 kV — MV sõlmed. |
| IEC 62271-203 | IEC | Gaasiisolatsiooniga metallkorpusega jaotusseade (GIS) >52 kV jaoks — jõuülekande GIS. |
| IEC 61439-1 / -2 | IEC | LV lülitusseadmete sõlmed – konstruktsiooni kontrollimine ja rutiinne testimine. |
| ANSI/IEEE C37 seeria | IEEE | Hõlmab AC HV kaitselüliteid (C37.04/06/09), MV lülitusseadmeid (C37.20), testimist. |
| GB/T 3906 | SAC | Hiina standard 3,6–40,5 kV metallkorpusega jaotusseadmetele. Samaväärne standardiga IEC 62271-200. |
| IEC 60947 seeria | IEC | LV lülitus- ja juhtaparaadid — kaitselülitite, lahklülitite, kontaktorite seadmete standardid. |
Tabel 11 – Jaotusseadmete peamised rahvusvahelised standardid
| Samm | Tegevus | Põhiküsimused ja tulemused |
| 1 | Süsteemi analüüs | Viige läbi/vaatage läbi lühiseanalüüs. Määrake igas kohas maksimaalne võimalik rikkevool. |
| 2 | Koormuse ja pinge määratlus | Määratlege nimitavaline vool, süsteemi pinge, pinge reguleerimine ja vajaduse korral OLTC nõuded. |
| 3 | Tehnoloogia valik | Valige pingeklass (LV/MV/HV), katkestuskeskkond (vaakum/SF₆/õhk), korpuse tüüp (AIS/GIS/metalliga suletud), sise-/väliskonfiguratsioon. |
| 4 | Standardneite määratlus | Tehke kindlaks kohaldatavad standardid, täpsustage nõutavad sertifikaadid (IEC, ANSI, CE, CCC, DNV jne) RFQ-s. |
| 5 | Kaitse koordineerimine | Määratlege relee funktsioonid, aja-voolu koordineerimine, sideprotokoll (IEC 61850, Modbus, DNP3), IAC/LSC nõuded. |
| 6 | Saidi tingimused | Määrake temperatuur, kõrgus merepinnast, niiskus, saaste, seismiline tsoon, sise-/välipaigaldus. Tehke kindlaks vähendamis- ja ümbrise spetsifikatsioonid. |
| 7 | RFQ ja hindamine | Välja anda tehniline kirjeldus. Hinnake pakkumisi: vastavus, tüübitestid, tarne, tugi, TCO. |
Tabel 12 – Seitsmeastmelise lülitusseadme spetsifikatsioon ja hankeprotsess
| Valige vaakum/tahke isolatsiooniga MV lülitusseade, kui… | Valige SF₆ GIS, kui… |
| SF₆ keelatud või reguleeritud; tulevikukindel, madala keskkonnariskiga; MV ≤ 40,5 kV; madal hooldus; siseruumide eelistus | Saidi pindala on tõsiselt piiratud; pinge >40,5 kV; väga saastatud väliskeskkond; pikendatud hooldusintervall; hermeetiliselt suletud jõudlus |
Tabel 13 – Tehnoloogia valiku juhend: vaakum/SI vs SF₆ GIS
💡 PÕHITEADE
TCO analüüs: 20-aastase kasutusea jooksul ületavad SF₆ MV jaotusseadmete hooldus- ja kasutusea lõpu kulud vaakumi/tahkeisolatsiooniga alternatiive 15–25% (sh SF₆ taastumine). Selle kvantifitseerimine enne kohustuse võtmist on tungivalt soovitatav.
Lugao Power Co., Ltd.on Hiinas asuv juhtiv elektrijaotusseadmete, jõutrafode ja kast-tüüpi trafoalajaamade spetsialiseerunud tootja. Keskendudes elektrijaotusseadmetele, on Lugao arendanud sügavaid inseneriteadmisi kogu pingevahemikus – alates madalpinge jaotusseadmetest kuni kõrgepinge metallsulgedega kappideni – teenindades kommunaalettevõtteid, EPC töövõtjaid, tööstusettevõtjaid ja taastuvenergiaprojektide arendajaid üle maailma.
Tehase otsetarne koos tugeva OEM-i võimekuse, mitmestandarditele vastavuse ja väga reageeriva tehnilise toe meeskonnaga muudavad Lugao eelistatud tarnepartneriks rahvusvaheliste projektide jaoks, mis nõuavad kvaliteeti, vastavust ja konkurentsivõimelist hinda.

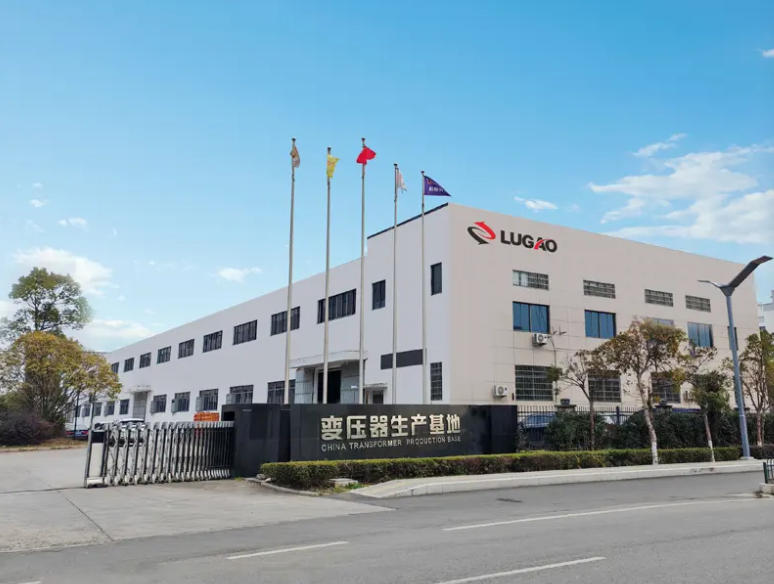

Joonis 4 – Lugao Power Co., Ltd. tootmisüksus
| Toode | Pinge / voolu vahemik | Standardneid | Sertifikaadid |
| LV peajaotusplaat (MDB) | Kuni 1000 V / kuni 6300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV-mootori juhtimiskeskus (MCC) | Kuni 1000 V / kuni 4000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |

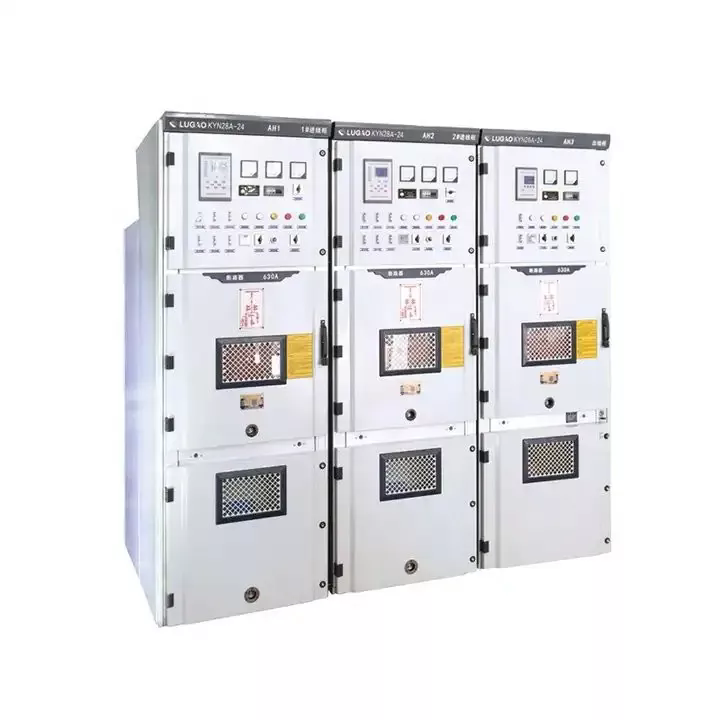

| MV metalliga suletud lülitusseade | 3,6 kV – 40,5 kV / kuni 4000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, tüübitestitud |
| Ringi põhiseade (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, tüübitestitud |
| Täielikult isoleeritud metallist suletud kapp | 12 kV – 40,5 kV / kuni 4000 A | IEC 62271-200 | CE, ISO, tüübitestitud |
| HV lülitusseade | 3600 V – 40 500 V / kuni 4000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, tüübitestitud |
| Kohandatud / OEM lülitusseadmed | Vastavalt kliendi spetsifikatsioonile | IEC / ANSI / GB / BS (projekti kohta) | Projekti nõude järgi |
Tabel 14 – Lugao toitelülitite tooteportfell
Lugao Poweri tootmis- ja inseneritegevused on sertifitseeritud vastavalt ISO 9001 kvaliteedijuhtimissüsteemile (QMS), mis hõlmab kõiki toote realiseerimise etappe – alates sissetuleva materjali kontrollist kuni tootmisprotsessi kontrolli, valmistoote testimise ja tarnejärgse toeni. QMS sisaldab kontrollitud protseduure disaini ülevaatamiseks, tarnija kvalifitseerimiseks, kalibreeritud katseseadmete haldamiseks, mittevastavuse töötlemiseks ja parandusmeetmeteks.
Tüübikatsetus, mis viiakse läbi prototüüpseadmetel akrediteeritud kolmandate osapoolte kõrgepingekatselaborites, kontrollib, kas konstruktsioon vastab kõigile kindlaksmääratud jõudlusnõuetele. Lugao standardsed tootesarjad on tüübitestitud vastavalt kehtivatele IEC ja GB standarditele. Tunnustatud laborite (sh KEMA, TÜV Rheinland, SGS, CPRI ja CEPRI) tüübikatsete aruanded on ülevaatamiseks saadaval eelkvalifitseerimise dokumentatsioonipaketi osana.
Keskpinge lülitusseadmete (IEC 62271-200) tüübitestid hõlmavad järgmist:
| Rutiinne test | Standardne-/vastuvõtukriteeriumid |
| Võimsussageduse taluvus | Rakendatud pinge nimiisolatsioonitasemel 1 minuti jooksul – ei välgata ega häirivat tühjenemist |
| Isolatsioonitakistus | Meggeri test 2,5 kV või 5 kV alalisvoolu juures; tulemus võrreldes algtaseme ja minimaalse aktsepteerimislävega |
| Mehaanilise töö katse | Kaitselülitite ja lahklülitite töömehhanismid on tsüklistatud; mõõdetud tööajad ja sõit |
| Blokeeringu kinnitamine | Kõik turvablokeeringud (mehaanilised ja elektrilised) on kontrollitud, et vältida valesid lülitusjärjestusi |
| Kaitserelee funktsionaalne test | Kõik konfigureeritud kaitsefunktsioonid on testitud relee seadistuste suhtes; sõiduajad kontrollitud vastavalt spetsifikatsioonile |
| Juhtmete ja juhtahela kontroll | Kogu juht- ja sekundaarjuhtmestiku järjepidevus, polaarsus ja isolatsioon on kinnitatud vastavalt kinnitatud joonistele |
| Visuaalne ja mõõtmete kontroll | Kõik komponendid, märgistus, siini märgistused ja ühendused on kinnitatud vastavalt kinnitatud tootmisjoonistele |
Tabel 15 – lülitusseadmete Lugao võimsuse rutiinse testimise programm
KVALITEEDI PÜHENDUS
Iga Lugao Power jaotusseadmete saadetisega on kaasas täielik tehnilise dokumentatsiooni pakett: rutiinse testimise aruanne kõigi mõõdetud väärtuste ja aktsepteerimiskriteeriumidega, tüübikatsetuste sertifikaadi viited, materjalisertifikaadid, katseseadmete kalibreerimisdokumendid, mõõtmete kontrollimise protokollid ja ehitusjoonised. Soovi korral saab korraldada kolmanda osapoole kontrolli ja FAT-i.
