TheEuroopa stiilis kompaktne kogukast-transformaatori alajaamon väga integreeritud ja kokkupandav elektrijaotussüsteem, mis on loodud tõhusaks, usaldusväärseks ja ruumisäästlikuks elektrijaotuseks. Erinevalt traditsioonilistest alajaamadest, mis nõuavad suurt infrastruktuuri ja keerulist paigaldust, integreerib see kompaktne lahendus kõrgepinge jaotusseadmed, trafod ja madalpinge jaotusseadmed ühte modulaarsesse korpusesse.
Tänu sellistele eelistele nagu kiire kasutuselevõtt, intelligentne seire, keskkonnakaitse ja kõrge tööohutus, kasutatakse neid alajaamu üha enam linna elektrivõrkudes, tööstusparkides, taastuvenergiaprojektides ja infrastruktuurirajatistes. Tööstusuuringute kohaselt ühendavad Euroopa stiilis alajaamad mitu elektrikomponenti kompaktseks seadmeks, mis vähendab jalajälge, parandades samal ajal paigaldamise tõhusust ja töökindlust.
Selles põhjalikus juhendis uurime, kuidas Euroopa stiilis kompaktalajaamad töötavad, nende konstruktsiooni, eeliseid, rakendusi, tehnilisi parameetreid ja miks juhtivatele tootjatele meeldib.LUGAOedendavad selle tehnoloogiaga kaasaegset elektrijaotust.

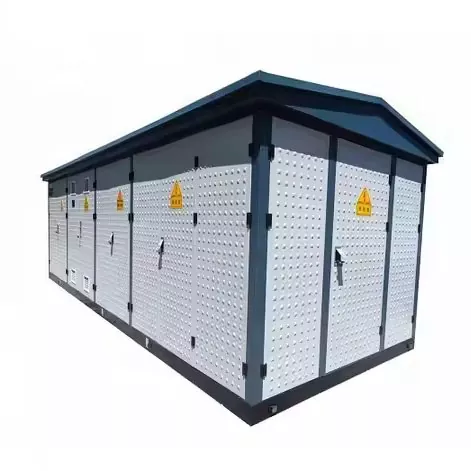

A Euroopa stiilis kompaktne kogukast-transformaatori alajaamon kokkupandav elektrijaotussüsteem, mis ühendab mitu toitejaotuskomponenti ühte korpusesse. Need süsteemid on tehases kokku pandud ja enne tarnimist testitud, tagades töökindluse ja kiire kohapealse kasutuselevõtu.
Tavaliselt integreerib alajaam järgmisi seadmeid:
Kõik komponendid on paigaldatud suletud metall- või komposiitkorpusesse, moodustades kompaktse toitejaotuskeskuse, mis on võimeline vähendama elektrit keskpingelt lõppkasutajate jaoks kasutatavale madalpingele.
Tänu oma kompaktsele jalajäljele ja modulaarsele disainile saab seda tüüpi alajaama paigaldada koormuskeskuste lähedale, parandades energiatõhusust ja vähendades ülekandekadusid.
Euroopa kompaktse kastalajaama tööpõhimõte järgib otsest elektrijaotusprotsessi:
Kuna kõik need süsteemid on integreeritud kokkupandavasse korpusesse, muutub paigaldamine ja kasutuselevõtt traditsiooniliste alajaamadega võrreldes oluliselt kiiremaks.
Paljud kaasaegsed kompaktalajaamad sisaldavad ka intelligentseid jälgimissüsteeme, mis võimaldavad kaugdiagnostikat, automaatset rikete tuvastamist ja reaalajas jõudluse jälgimist.
Euroopa stiilis kompaktne alajaam on projekteeritud moodulsektsiooniga. Iga sektsioon täidab kindlat elektrilist funktsiooni ja tagab ohutu töö.
| Komponent | Peamine funktsioon | Kirjeldus |
|---|---|---|
| Kõrgepinge sektsioon | Toite sisend ja kaitse | Sisaldab rõnga põhiseadmeid, kaitselüliteid ja kaitseseadmeid |

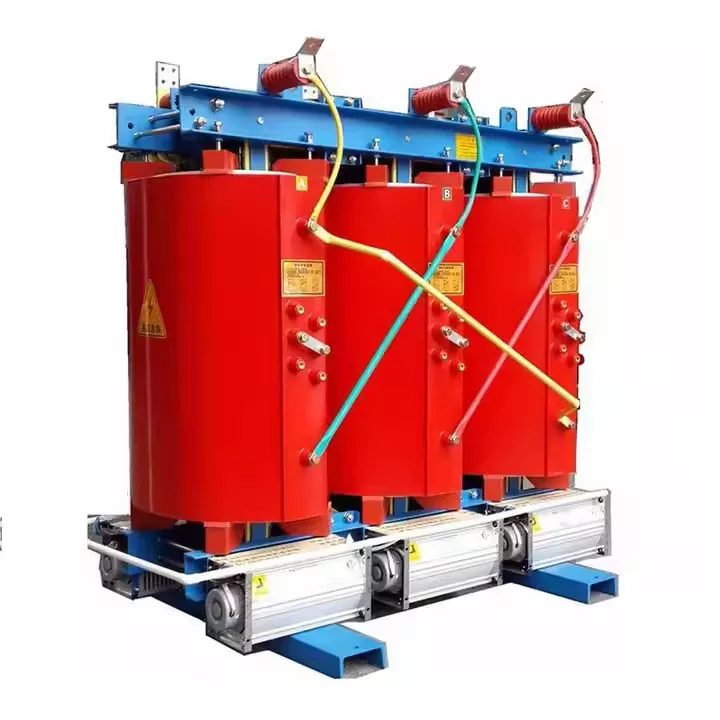

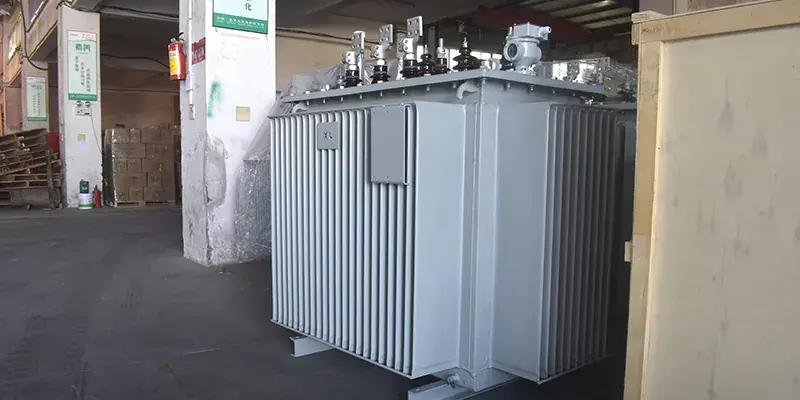

| Trafo sektsioon | Pinge muundumine | Sisaldab kuivtüüpi või õliga sukeldatud jaotustrafot |
| Madalpinge sektsioon | Elektrijaotus | Jaotab elektrit hoonetele, tehastele või infrastruktuurile |
| Juhtimis- ja seiresüsteem | Arukas juhtimine | Pakub kaugseiret, rikete tuvastamist ja automatiseerimist |
Need sektsioonid on tööohutuse suurendamiseks ja hooldusprotseduuride lihtsustamiseks üksteisest isoleeritud.
Traditsioonilised alajaamad nõuavad mitut hoonet ja keerulisi paigaldusprotsesse. Euroopa kompaktsed alajaamad integreerivad kõik elektriseadmed ühte korpusesse, vähendades drastiliselt infrastruktuuri nõudeid. :contentReference[oaicite:4]{index=4}
Integreeritud struktuur võimaldab alajaamu paigaldada ka tiheasustusaladele, kus maa kättesaadavus on piiratud.
Kuna alajaam on tehases kokku pandud ja enne tarnimist testitud, hõlmab paigaldamine tavaliselt ainult vundamendi ettevalmistamist ja kaabli ühendamist.
Euroopa kompaktsed alajaamad sisaldavad mitmeid ohutusmehhanisme:
Kaasaegsetes alajaamades on töötõhususe parandamiseks integreeritud kaugseire-, automatiseerimis- ja tõrkediagnostikasüsteemid.
| Funktsioon | Euroopa kompaktalajaam | Traditsiooniline alajaam |
|---|---|---|
| Paigaldusaeg | Lühike (monteeritav) | Pikk ehitusperiood |
| Jalajälg | Väike | Suur maa nõue |
| Hooldus | Iseseisvad sektsioonid | Kompleksne hooldus |
| Kasutuselevõtt | Tehases kokku pandud | Kohapealne kokkupanek |
| Nutikas jälgimine | Toetatud | Sageli piiratud |
Euroopa stiilis kompaktalajaamad on saadaval erinevates konfiguratsioonides, sõltuvalt projekti nõuetest.
| Parameeter | Tüüpiline väärtus |
|---|---|
| Nimipinge | 6kV – 35kV |
| Nimivõimsus | 100 kVA – 2500 kVA |
| Madalpinge väljund | 400V / 415V |
| Kaitsetase | IP54 |
| Jahutusmeetod | Õhkjahutus või õlijahutus |
| Kasutusaeg | 25-30 aastat |
Modulaarne disain võimaldab kohandada pingetasemeid, trafotüüpe ja seiresüsteeme vastavalt konkreetsetele rakendustele.
Euroopa stiilis kompaktkast-alajaamu kasutatakse nende mitmekülgsuse ja kompaktse disaini tõttu laialdaselt erinevates tööstusharudes.
Need alajaamad võimaldavad tõhusat elektrijaotust isegi rasketes keskkondades ja kaugetes kohtades.
Euroopa kompaktalajaama paigaldusprotsess on tavaliste alajaamadega võrreldes oluliselt lihtsustatud.
Kuna energianõudlus kasvab jätkuvalt ja linnapind muutub üha piiratumaks, on kompaktsetest alajaamadest saamas kaasaegse elektritaristu oluline osa.
Eeldatakse, et tulevased uuendused hõlmavad järgmist:
Tootjad naguLUGAOtäiustavad pidevalt kompaktsete alajaamade tehnoloogiaid, et vastata arukate linnade, taastuvenergiasüsteemide ja säästva infrastruktuuri muutuvatele vajadustele.
Euroopa alajaamad kasutavad kõrgepinge-, trafo- ja madalpingeosade jaoks eraldatud sektsioone, parandades ohutust ja hoolduse paindlikkust. Ameerika alajaamad kasutavad sageli ühte suletud struktuuri.
Tüüpilised võimsused ulatuvad 100 kVA kuni üle 2500 kVA olenevalt projekti nõuetest.
Paigaldamine saab sageli lõpule viia mõne päevaga, kuna seadmed on kokkupandavad ja tehases testitud.
Jah. Neid kasutatakse laialdaselt päikesefarmides, tuuleenergiasüsteemides ja hajutatud energiavõrkudes.
Enamiku Euroopa kompaktalajaamade tööiga on nõuetekohase hoolduse korral umbes 25–30 aastat.
TheEuroopa stiilis kompaktne kogukast-transformaatori alajaamesindab järgmise põlvkonna elektrijaotustehnoloogiat. Integreeritud disaini, kiire paigalduse, kõrgete ohutusstandardite ja nutikate jälgimisvõimalustega pakub see usaldusväärset ja tõhusat lahendust kaasaegsele elektritaristule.
Alates linna elektrivõrkudest kuni taastuvenergiaprojektideni – see kompaktne alajaamatehnoloogia muudab elektrienergia jaotamist kogu maailmas. Juhtivatele tootjatele meeldibLUGAOjätkake selles valdkonnas uuendusi, pakkudes täiustatud lahendusi, mis parandavad tõhusust, jätkusuutlikkust ja töökindlust.
Kui otsite suure jõudlusega kompaktset alajaamalahendust, mis on kohandatud teie projekti nõuetele,võtke meiega ühendusttäna, et õppida, kuidas LUGAO saab teie elektrijaotusvajadusi professionaalsete teadmiste ja täiustatud insenerilahendustega toetada.
