Milline kõrgepinge lülitusseade sobib turvalisemaks ja stabiilsemaks toitejaotuseks?

Miks on kõrgepinge lülitusseadmete valik nii oluline?

Kõrgepinge jaotussüsteemis võib üks nõrk otsus mõjutada kogu elektrivõrku. Hinnapakkumiselehel vastuvõetav kapp võib siiski tekitada probleeme, kui selle purunemisvõime ei ole õigesti sobitatud, kui etteande paigutus on ebamugav, kui isolatsioonisüsteem ei sobi objekti keskkonda või kui tarnija ei suuda esitada selgeid jooniseid ja katsedokumente.

Ostjad tulevad sageliKõrgepinge lülitusseadelihtsa taotlusega: nad vajavad seadmeid, mis suudavad elektriahelaid ohutult juhtida, kaitsta ja isoleerida. Tegelik nõue on aga tavaliselt keerulisem. Terasetehas vajab seadmeid, mis taluvad nõudlikke koormusi. Alajaama projekt vajab stabiilset kaitse kooskõlastamist. Kaubanduskompleks võib hoolitseda kompaktse paigutuse ja hõlpsa kasutamise eest. Taastuvenergia projekt võib vajada usaldusväärset võrguühendust ja edaspidist laiendamist. Kaevandus- või naftakeemiaettevõte võib vajada tugevamat keskkonnakindlust ja ohutumat tööd karmides tingimustes.

Seetõttu ei tohiks valikuprotsessi alustada küsimusega "Milline mudel on odavaim?" See peaks algama lausega "Milline konfiguratsioon hoiab süsteemi turvalisena, stabiilsena, hooldatava ja saidi jaoks sobivana paljude aastate jooksul?" See küsimus kaitseb ostjat varjatud kulude eest. Samuti aitab see inseneridel ja hankemeeskondadel rääkida tehniliste ettepanekute ülevaatamisel sama keelt.

Milliseid probleeme aitavad kõrgepinge lülitusseadmed lahendada?

Õigesti disainitudKõrgepinge lülitusseadesüsteem aitab maandada mitmeid tõsiseid elektrijaotuse riske. See ei lülita lihtsalt toidet sisse ja välja. See eraldab vigased sektsioonid, toetab ohutut hooldust, kaitseb ühendatud seadmeid ja aitab operaatoritel elektrivõrku enesekindlamalt juhtida.

• Rikke isolatsioon:Kui tekib lühis või ebanormaalne seisund, peab lülitusseade aitama kahjustatud vooluahelat kiiresti ja ohutult isoleerida.
• Personali ohutus:Blokeerimissüsteemid, maandusfunktsioonid, pinge indikaator ja korpuse disain aitavad vähendada töövigu.
• Seadmete kaitse:Trafod, kaablid, mootorid, kondensaatorid ja allavoolu jaotusseadmed vajavad kooskõlastatud kaitset.
• Süsteemi järjepidevus:Hästi planeeritud kapi paigutus võib vähendada katkestuste ulatust ja hõlbustada hoolduse ajakava koostamist.
• Ruumi haldamine:Kompaktsed või modulaarsed jaotusseadmed võivad aidata projekte, kus elektriruumi ruum on piiratud.
• Projekti standardimine:Selged joonised, testitud komponendid ja korratav kapi disain muudavad paigaldamise ja edasise laiendamise lihtsamaks.

Ostjate jaoks tähendavad need eelised vähem ootamatuid seiskamisi, vähem ohutusprobleeme ja vähem segadust installimise ajal. Töövõtjate jaoks on väärtus ka praktiline: kui seadmed saabuvad koos õige dokumentatsiooni, märgistatud juhtmestiku, korraliku pakendi ja selge konfiguratsiooniga, kulub objekti meeskonnal vähem aega välditavate probleemide lahendamisele.

Millist tüüpi kõrgepinge lülitusseade sobib erinevatele projektitingimustele?

Iga projekti jaoks pole ühte parimat tüüpi. ÕigeKõrgepinge lülitusseadesõltub pingetasemest, vabast ruumist, objekti keskkonnast, tööharjumustest, eelarvest, hooldusvõimsusest ja projekti standarditest. Levinud viga on kapi valimine ainult seetõttu, et seda kasutas mõni muu projekt. Elektrisüsteemid võivad paberil välja näha sarnased, kuid nende asukohatingimused ja tööprioriteedid võivad olla väga erinevad.

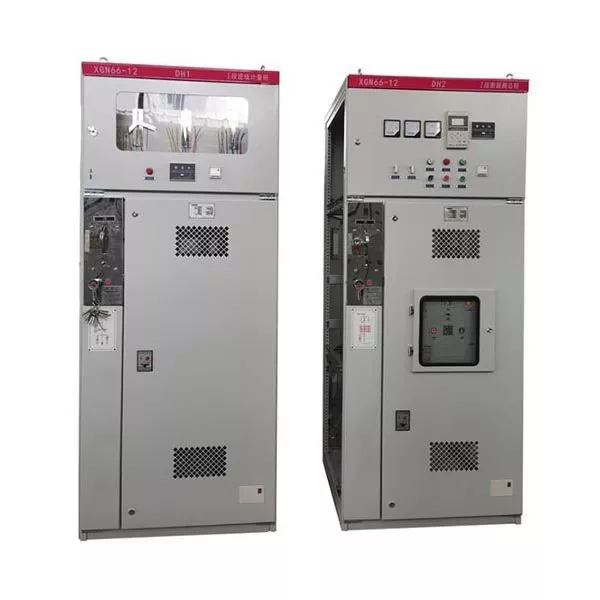

Õhuisolatsiooniga jaotusseadevalitakse sageli siis, kui projektil on piisavalt paigaldusruumi ja ostja soovib konstruktsiooni, mida on suhteliselt lihtne kontrollida ja hooldada. See võib sobida paljudes tööstus- ja kommunaalrakendustes, kus keskkonnatingimused on juhitavad ja hooldusmeeskonnad on saadaval.

Gaasiisolatsiooniga jaotusseadeSeda peetakse sageli silmas, kui ruum on piiratud või kui keskkond on niiske, saastunud, rannikuäärne, tolmune või muul viisil väljakutseid pakkuv. Selle suletud disain toetab kompaktset paigutust ja vähendab kokkupuudet välistingimustega. Linnaalajaamade, maa-aluste rajatiste ja suure töökindlusega projektide jaoks võib see olla suur eelis.

Vaakumkaitselüliti lülitusseadeon laialdaselt hinnatud usaldusväärse katkestusvõime ja väiksemate tavahooldusvajaduste poolest võrreldes mõne vanema tehnoloogiaga. Seda kasutatakse tavaliselt kesk- ja kõrgepinge jaotusprojektides, kus lülituskindlus on suur probleem.

SF6 isolatsiooniga lahendusedNeid seostatakse tavaliselt kompaktsuse ja tugeva isolatsioonivõimega. Ostjad peaksid selle võimaluse hindamisel arvestama ka gaasi käitlemise, jälgimise, tihenduskvaliteedi ja kohalike keskkonnanõuetega.

Metallist suletud või soomustatud eemaldatav jaotusseadevõib olla atraktiivne, kui ohutuseraldus, moodulstruktuur ja juurdepääs hooldusele on olulised. Eemaldatav disain võib aidata tehnikutel komponente mugavamalt kontrollida või asendada, olenevalt projekti konfiguratsioonist.

Mida peaksid ostjad enne tellimuse esitamist kontrollima?

Kõige turvalisem ostuprotsess põhineb tehnilisel kinnitusel, mitte oletustel. Enne tellimuse esitamistKõrgepinge lülitusseade, peaksid ostjad koguma piisavalt projektiteavet, et vältida sobimatuid seadmeid. Professionaalne tarnija võib aidata need üksikasjad üle vaadata, kuid ostja peaks siiski aru saama, mis on oluline.

1. Nimipinge ja süsteemi pinge:Kapp peab vastama elektrisüsteemile ja kehtivatele projektistandarditele.
2. Nimivool:Pidevad praegused nõuded tuleks kinnitada vastavalt koormuse nõudlusele ja tulevasele laienemisele.
3. Lühise katkestusvõime:See peab vastama süsteemi veatasemele. Selle punkti alahindamine võib tekitada tõsiseid ohutusriske.
4. Sissetulevate ja väljaminevate sööturite paigutus:Sööturite arv, kaabli sisenemise suund, siini paigutus ja reserveeritud ruum peaksid olema selged.
5. Kaitse- ja kontrolliskeem:Relee tüüp, mõõtmine, sideliides, SCADA ühilduvus ja juhtimisloogika tuleks varakult üle vaadata.
6. Paigalduskeskkond:Kõrgus, temperatuur, niiskus, tolm, soolane udu, seismilised nõuded ja paigutus sise- või välistingimustes võivad kõik disaini mõjutada.
7. Toimimisviis:Enne tootmist tuleks kinnitada käsitsi, mootoriga, kohaliku, kaug- või intelligentse jälgimise vajadused.
8. Testimine ja dokumentatsioon:Rutiinsed katsearuanded, joonised, juhendid, sertifikaadid ja pakkimise üksikasjad peaksid olema osa projektivestlusest.

Kõrgepinge lülitusseadmete valiku võrdlustabel

Kuidas saab hoolduse planeerimine pikaajalisi riske vähendada?

Isegi hästi tehtudKõrgepinge lülitusseadevajab hooldusplaani. Eesmärk pole mitte asjatult kappe avada, vaid hoida tehnikat teadaolevas ja töökindlas seisukorras. Hoolduse planeerimisel tuleks arvesse võtta koha tingimusi, lülitussagedust, seadmete vanust, tootja juhiseid ja ühendatud koormuse tähtsust.

Üldised kontrollpunktid hõlmavad kapi puhtust, isolatsiooni seisukorda, siiniühenduste tihedust, töömehhanismi liikumist, maanduse järjepidevust, relee olekut, sekundaarse juhtmestiku seisukorda, blokeerimisfunktsiooni, kontaktide kulumist ja ülekuumenemise märke. Niiskes keskkonnas võivad kondensatsiooni kontroll ja küttekeha funktsioon muutuda eriti oluliseks. Tolmustes tööstusplatsides võivad puhastus- ja tihenduskontrollid vältida isolatsiooniprobleeme.

Paljud ebaõnnestumised ei ole ootamatud saladused. Need algavad väikeste märkidena: lahtine ühendus, ebanormaalne temperatuur, vananev isolatsioon, halb määrimine, kahjustatud sekundaarne juhtmestik või kapiuks, mis ei sulgu korralikult. Kui hooldusmeeskonnad registreerivad need üksikasjad ja tegutsevad varakult, vähendavad need hädaseiskamise võimalust.

• Hoidke tööandmed ja hoolduspäevikud järjepidevad.
• Kontrollige temperatuuri tõusu ja ebatavalist lõhna pärast suure koormusega töötamist.
• Kontrollige mehaanilisi osi sujuvaks liikumiseks ja õigeks positsioneerimiseks.
• Veenduge, et blokeeringud ja maandusseadmed töötavad ettenähtud viisil.
• Puhastage isolatsioonipinnad hoolikalt vastavalt ohututele protseduuridele.
• Kui süsteemi koormus või võrgu struktuur muutub, vaadake üle relee sätted.

Mis teeb tarnijaga töötamise lihtsamaks?

Hea tarnija teeb rohkem kui ainult kapi tarnimine. SestKõrgepinge lülitusseade, peaks tarnija aitama ostjatel kinnitada tehnilisi üksikasju, vältida konfiguratsioonivigu ja mõista, kas pakutud lahendus vastab tegelikele projektitingimustele. See on eriti oluline välismaiste projektide puhul, kus side, dokumentatsioon, pakendamine ja müügijärgne tugi võivad lõpptulemust mõjutada.

Lugao Power Co., Ltdtoodab elektrienergia seadmeid jaotusprojektide jaoks ja võib toetada arutelusid lülitusseadmete konfiguratsiooni, kapi struktuuri, isolatsioonivaliku, jooniste ja tehniliste nõuete üle. Ostjatel, kes pole kindlad, kas valida AIS, GIS, SF6, vaakumkaitsekilbid või metallist suletud lahendused, võib varajane insenerikommunikatsioon aidata otsust kitsendada.

Praktiline tarnija peaks suutma pakkuda mitut tüüpi tuge:

• Projekti pinge, voolu, sööturi koguse ja kaitsenõuete ülevaatamine.
• Kohandatud kapi paigutus, mis põhineb saidi paigutusel ja rakendusvajadustel.
• Enne toodangu kinnitamist puhastage tehnilised joonised ja tootedokumentatsioon.
• Rutiinne testimine ja kvaliteedikontroll enne saatmist.
• Kaugtranspordiks sobiv eksportpakend.
• Sidetugi paigaldamise, kasutuselevõtu ja hilisemate hooldusküsimuste korral.

Hankemeeskonnad peaksid tähelepanu pöörama ka reageerimisvõimele. Kui tarnija ei saa enne tellimust olulistele küsimustele vastata, võib pärast tellimust projektis tekkida suurem ebakindlus. Hea suhtlus ei ole kaunistus; see on osa riskikontrollist.
